SLB场景下获取客户端真实IP

概述

四层负载均衡，如果您的后端为云主机时，在后端KEC上获取的源IP即为客户端 IP，可以通过后端服务器中的业务日志查看；

如果您的后端为裸金属，则需要按照本文操作步骤安装TTM模块来获取客户端源IP。

七层负载均衡，无论您的后端是KEC还是EPC，SLB 不再透传源 IP，您可以通过 X-Forwarded-For字段来直接获取客户端 IP。

本文主要介绍针对四层负载均衡，后端为裸金属时，如何获取客户端源IP。用户在主机（RS）侧加载内核模块 kgwttm.ko 后，对于 TCP 连接：可以通过 socket 函数簇函数获取客户端（ Client ）真实信息，包括客户端 IP（ cip ）、客户端端口（ cport ）。

场景介绍

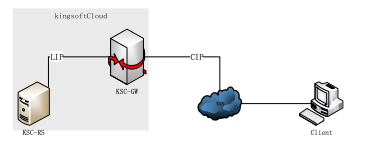

Client 在 ksc 之外，通过 LB 访问 RS，RS 可为虚机或物理机。

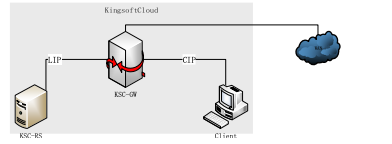

Client 与 RS 同属 ksc，可通过 LB 访问 RS，RS 可为云服务器或裸金属服务器。

场景一：6to4

Client 通过其 ipv6 地址（cip6）访问 vip6:vport 服务，LB与 RS 通信为 ipv4 地址。Option 字段携带 cip6:cport 信息。

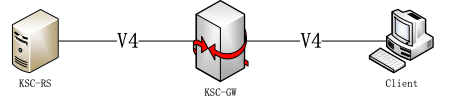

场景二：4to4

Client 通过其 ipv4 地址（ cip4 ）访问 vip4:vport 服务，LB与 RS 通信为 ipv4 地址。Option 字段携带 cip4:cport 信息。

实现原理

在 fullnat（ fnat ）/ttm_cip 模式下，负载均衡（ LB ）向后端 RS 转发报文时，会以其 local ip（lip）作为报文源 ip。即，常规模式下在 RS 端得不到 client 端真实 ip/port 信息。
在 tcp 建立连接阶段，ttm 通过 tcp 握手的第三个报文（ack）内利用 tcp option 字段加入 client ip/port 信息，实现在 RS 端的信息获取。Option 字段由 ksc-gw 封装进报文，由加载 kgwttm 的rs 端解封装。Option 字段格式如下所示：

/* 自定义 client 信息结构体 */
struct ttm_peer {
 __u16 af;
 __be16 port;
 union {
 __u32 all[4];
 __be32 ip;
 __be32 ip6[4];
 struct in_addr in;
 struct in6_addr in6;
 };
};

源码下载链接

源码下载链接(4to4和6to4场景均支持)

使用方法

支持内核版本：v2.6* 、v3.* 、v4.*(特定版本环境可提供技术支持)

安装

1. 内核环境准备

# rpm -qa | grep kernel-devel-$(uname -r)
# yum install "kernel-devel-$(uname -r)"

2. 解压 kgwttm_ipv4.zip

# tar -zxf kgwttm_ipv4.zip

3. 编译

# cd kgwttm
# ./build.sh

4. 安装

# sudo rpm -ivh kmod-kgwttm-v.*.rpm

5. 检查是否安装成功

#lsmod | grep kgwttm

使用及验证

以 python 为例：
RS 端，用户在 tcp socket server 端 accept()返回成功后，通过调用 socket.getsockopt(level,optname[, buflen])，其中 level 赋值 socket.SOL_IP, optname 赋值 1345，buflen 赋值 20。获取返回信息后，按照 struct ttm_data_v6 解析相应返回值即可。

在 6to4 以及 4to4 模式中，我们提供socket.getsockopt()指定 optname 为 1345 方式获取 client端信息。

4to4 场景，还可通过 socket.accept()返回参数或调用 socket.getpeername()获取 client 端信息。
具体样例参考附录

6to4场景后端用nginx解析时需适配

1. 官网下载nginx Code

2. 解压进入目录，configure 配置 ./configure --prefix=/usr/local/nginx --without-http_rewrite_module --add-module=…/ngx_http_realipv6_module-master-6d00184751fea369efcda8e8b70306bfaf43d991/ --without-http_gzip_module （模块源码下载）
   注：配置阶段需要加载一个解析模块，用于获取前端网关在option中传送过来的真实源IPv6 地址

//ngx_http_realipv6_module.c

#include <ngx_config.h>
#include <ngx_core.h>
#include <ngx_http.h>
#include <linux/types.h>
#include <errno.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>

#define NGX_TTM_BASE_CTL (64 + 1024 + 64 + 64 + 64 + 64) /* base */
#define NGX_TTM_SO_GET_PEER (NGX_TTM_BASE_CTL + 1)

typedef struct ttm_peer_s ttm_peer_t;

struct ttm_peer_s
{
    __u16 af;
    __be16 port;
    union {
        __u32 all[4];
        __be32 ip;
        __be32 ip6[4];
        struct in_addr in;
        struct in6_addr in6;
    };
};

typedef struct
{
    ngx_str_t header;
    ngx_flag_t set_real_ipv6;
} ngx_http_realipv6_loc_conf_t;

typedef struct
{
    ngx_str_t remote_ipv6_addr;
} ngx_http_realipv6_ctx_t;

static ngx_int_t ngx_http_realipv6_handler(ngx_http_request_t *r);
static void ngx_http_realipv6_cleanup(void *data);
static void *ngx_http_realipv6_create_loc_conf(ngx_conf_t *cf);
static ngx_int_t ngx_http_realipv6_add_variables(ngx_conf_t *cf);
static ngx_int_t ngx_http_realipv6_init(ngx_conf_t *cf);
static ngx_int_t ngx_http_realipv6_remote_addr_variable(ngx_http_request_t *r,
                                                        ngx_http_variable_value_t *v, uintptr_t data);

static ngx_command_t ngx_http_realipv6_commands[] = {

    {ngx_string("set_real_ipv6_header"),
     NGX_HTTP_MAIN_CONF | NGX_HTTP_SRV_CONF | NGX_HTTP_LOC_CONF | NGX_CONF_TAKE1,
     ngx_conf_set_str_slot,
     NGX_HTTP_LOC_CONF_OFFSET,
     offsetof(ngx_http_realipv6_loc_conf_t, header),
     NULL},

    {ngx_string("set_real_ipv6"),
     NGX_HTTP_MAIN_CONF | NGX_HTTP_SRV_CONF | NGX_HTTP_LOC_CONF | NGX_CONF_FLAG,
     ngx_conf_set_flag_slot,
     NGX_HTTP_LOC_CONF_OFFSET,
     offsetof(ngx_http_realipv6_loc_conf_t, set_real_ipv6),
     NULL},

    ngx_null_command};

static ngx_http_module_t ngx_http_realipv6_module_ctx = {
    ngx_http_realipv6_add_variables, /* preconfiguration */
    ngx_http_realipv6_init,          /* postconfiguration */

    // ngx_http_realipv6_add_variables, /* create main configuration */
    NULL,
    NULL, /* init main configuration */

    NULL, /* create server configuration */
    NULL, /* merge server configuration */

    ngx_http_realipv6_create_loc_conf, /* create location configuration */
    NULL                               /* merge location configuration */
};

ngx_module_t ngx_http_realipv6_module = {
    NGX_MODULE_V1,
    &ngx_http_realipv6_module_ctx, /* module context */
    ngx_http_realipv6_commands,    /* module directives */
    NGX_HTTP_MODULE,               /* module type */
    NULL,                          /* init master */
    NULL,                          /* init module */
    NULL,                          /* init process */
    NULL,                          /* init thread */
    NULL,                          /* exit thread */
    NULL,                          /* exit process */
    NULL,                          /* exit master */
    NGX_MODULE_V1_PADDING};

static ngx_http_variable_t ngx_http_realipv6_vars[] = {

    {ngx_string("x_real_ipv6"), NULL,
     ngx_http_realipv6_remote_addr_variable, 0, 0, 0},

    {ngx_null_string, NULL, NULL, 0, 0, 0}};

static ngx_int_t
ngx_http_realipv6_handler(ngx_http_request_t *r)
{
    u_char *p;
    socklen_t len;
    size_t plen;
    ngx_connection_t *c;
    ngx_http_realipv6_loc_conf_t *rlcf;
    ngx_pool_cleanup_t *cln;
    ngx_http_realipv6_ctx_t *ctx;

    rlcf = ngx_http_get_module_loc_conf(r, ngx_http_realipv6_module);

    if (!rlcf->set_real_ipv6)
    {
        return NGX_DECLINED;
    }
    c = r->connection;
    ttm_peer_t peer;
    len = sizeof(peer);
    if (getsockopt(c->fd, IPPROTO_IP, NGX_TTM_SO_GET_PEER, &peer, &len) < 0)
    {
        ngx_log_error(NGX_LOG_ERR, r->connection->log, 0,
                      "nginx getsockopt failed");
        return NGX_DECLINED;
    }
    char addr[NGX_SOCKADDR_STRLEN];
    const char *ret = inet_ntop(peer.af, &peer.all, addr, sizeof(addr));
    if (ret == NULL)
    {
        ngx_log_error(NGX_LOG_ERR, r->connection->log, 0,
                      "nginx inet_ntop failed");
        return NGX_HTTP_INTERNAL_SERVER_ERROR;
    }

    cln = ngx_pool_cleanup_add(r->pool, sizeof(ngx_http_realipv6_ctx_t));
    if (cln == NULL)
    {
        return NGX_HTTP_INTERNAL_SERVER_ERROR;
    }
    ctx = cln->data;
    ngx_http_set_ctx(r, ctx, ngx_http_realipv6_module);

    c = r->connection;
    plen = ngx_strlen(ret);
    p = ngx_pnalloc(c->pool, plen);
    if (p == NULL)
    {
        return NGX_HTTP_INTERNAL_SERVER_ERROR;
    }
    ngx_memcpy(p, ret, plen);
    cln->handler = ngx_http_realipv6_cleanup;
    ctx->remote_ipv6_addr.len = plen;
    ctx->remote_ipv6_addr.data = p;
    return NGX_DECLINED;
}

static void
ngx_http_realipv6_cleanup(void *data)
{
    return;
}

static void *
ngx_http_realipv6_create_loc_conf(ngx_conf_t *cf)
{
    ngx_http_realipv6_loc_conf_t *conf;

    conf = ngx_pcalloc(cf->pool, sizeof(ngx_http_realipv6_loc_conf_t));
    if (conf == NULL)
    {
        return NULL;
    }

    ngx_str_null(&conf->header);
    conf->set_real_ipv6 = NGX_CONF_UNSET;

    return conf;
}

static ngx_int_t
ngx_http_realipv6_add_variables(ngx_conf_t *cf)
{
    ngx_http_variable_t *var, *v;

    for (v = ngx_http_realipv6_vars; v->name.len; v++)
    {
        var = ngx_http_add_variable(cf, &v->name, v->flags);
        if (var == NULL)
        {
            return NGX_ERROR;
        }

        var->get_handler = v->get_handler;
        var->data = v->data;
    }

    return NGX_OK;
}

static ngx_int_t
ngx_http_realipv6_init(ngx_conf_t *cf)
{
    ngx_http_handler_pt *h;
    ngx_http_core_main_conf_t *cmcf;

    cmcf = ngx_http_conf_get_module_main_conf(cf, ngx_http_core_module);

    h = ngx_array_push(&cmcf->phases[NGX_HTTP_POST_READ_PHASE].handlers);
    if (h == NULL)
    {
        return NGX_ERROR;
    }

    *h = ngx_http_realipv6_handler;

    return NGX_OK;
}

static ngx_int_t
ngx_http_realipv6_remote_addr_variable(ngx_http_request_t *r,
                                       ngx_http_variable_value_t *v, uintptr_t data)
{
    ngx_str_t *remote_ipv6_addr;
    ngx_pool_cleanup_t *cln;
    ngx_http_realipv6_ctx_t *ctx;

    ctx = ngx_http_get_module_ctx(r, ngx_http_realipv6_module);

    if (ctx == NULL && (r->internal || r->filter_finalize))
    {
        /*
         * if module context was reset, the original address
         * can still be found in the cleanup handler
         */
        for (cln = r->pool->cleanup; cln; cln = cln->next)
        {
            if (cln->handler == ngx_http_realipv6_cleanup)
            {
                ctx = cln->data;
                break;
            }
        }
    }

    // remote_ipv6_addr = ctx->remote_ipv6_addr;
    remote_ipv6_addr = ctx ? &ctx->remote_ipv6_addr : &r->connection->addr_text;
    v->len = remote_ipv6_addr->len;
    v->valid = 1;
    v->no_cacheable = 0;
    v->not_found = 0;
    v->data = remote_ipv6_addr->data;

    return NGX_OK;
}

3. make&& make install

4. 将编译好的nginx 更新到/usr/sbin/目录下

5. 调整配置文件nginx.conf

//nginx.conf

#user  nobody;
worker_processes  1;

#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

#pid        logs/nginx.pid;


events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;

    log_format  main  '$x_real_ipv6 $remote_addr - $remote_user [$time_local] "$request" ' //默认这两行是注释掉，去掉注释。添加Log输出变量 x_real_ipv6
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main; //打开log文件实时输出log 日志

    sendfile        on;
    #tcp_nopush     on;

    #keepalive_timeout  0;
    keepalive_timeout  65;

    #gzip  on;

    server {
        listen       80;
        server_name  localhost;

        #charset koi8-r;

        #access_log  logs/host.access.log  main;

        location / {
            root   html;
            index  index.html index.htm;
        }

        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }

        # proxy the PHP scripts to Apache listening on 127.0.0.1:80
        #
        #location ~ \.php$ {
        #    proxy_pass   http://127.0.0.1;
        #}

        # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
        #
        #location ~ \.php$ {
        #    root           html;
        #    fastcgi_pass   127.0.0.1:9000;
        #    fastcgi_index  index.php;
        #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
        #    include        fastcgi_params;
        #}

        # deny access to .htaccess files, if Apache's document root
        # concurs with nginx's one
        #
        #location ~ /\.ht {
        #    deny  all;
        #}
    }


    # another virtual host using mix of IP-, name-, and port-based configuration
    #
    #server {
    #    listen       8000;
    #    listen       somename:8080;
    #    server_name  somename  alias  another.alias;

    #    location / {
    #        root   html;
    #        index  index.html index.htm;
    #    }
    #}


    # HTTPS server
    #
    #server {
    #    listen       443 ssl;
    #    server_name  localhost;

    #    ssl_certificate      cert.pem;
    #    ssl_certificate_key  cert.key;

    #    ssl_session_cache    shared:SSL:1m;
    #    ssl_session_timeout  5m;

    #    ssl_ciphers  HIGH:!aNULL:!MD5;
    #    ssl_prefer_server_ciphers  on;

    #    location / {
    #        root   html;
    #        index  index.html index.htm;
    #    }
    #}

}

卸载

1. 检查 rpm 包安装情况

# rpm –qa|grep kgwttm

2. 卸载

# rpm -e `rpm -qa|grep ttm`

3. 再次检查

# lsmod|grep kgwttm

附录

用户安装 kgwttm 模块后，可直接运行源码包内 example_ipv6/ 目录下的 c/python server 端 demo 实例。基于业务场景提供 client 端 tcp 访问，在 RS 侧观察效果。

代码示例一：PYTHON

… … # 用户 socket 逻辑
ss, addr = s.accept()
# 4to4 场景，可直接获得 cip/cport 信息
# 6to4 场景，获得 xgw 代理 lip/lport 信息
print 'get client info:', addr # 4to4 方法一
print 'getpeername:', ss.getpeername() # 4to4 方法二
# 0 == SOL_IP; 1345 == TTM_SO_GET_PEER; 20 == buff len
str = ss.getsockopt(0, 1345, 20) # 4to4 方法三 / 6to4 方法
# 按照 struct ttm_data_v6 格式解析
obj_p = struct.Struct('!bbH4s12s')
data = obj_p.unpack(str)
# 根据协议簇解析对应信。2 == AF_INET， 10 == AF_INET6
# 4to4 场景推荐使用上述两种方式获取 client 信息
print 'port:', data[2]
if(data[0] == 2):
 print 'ipv4:', inet_ntop(data[0], data[3])
else:
 print 'ipv6:', inet_ntop(data[0], data[3]+data[4]) # 10 is AF_INET6
… … # 用户后续逻辑

代码示例二：C

#define TTM_BASE_CTL (64+1024+64+64+64+64) /* base */
#define TTM_SO_GET_PEER (TTM_BASE_CTL+1) /* 1345, 自定义 id */
/* 自定义 client 信息结构体 */
struct ttm_peer {
 __u16 af;
 __be16 port;
 union {
 __u32 all[4];
 __be32 ip;
 __be32 ip6[4];
 struct in_addr in;
 struct in6_addr in6;
 };
};
 … … //用户 socket 逻辑
 new_fd=accept(sockfd,(struct sockaddr *)&client_addr, &sin_size);
 /* 4to4 场景，可直接获得 cip/cport 信息 */
 fprintf(stderr,"Server get connection from %s:%u\n",
 inet_ntoa(client_addr.sin_addr),
 ntohs(client_addr.sin_port));
 /* 4to4 或 6to4 获取 client 信息 */
 if (getsockopt(new_fd, IPPROTO_IP, TTM_SO_GET_PEER, &peer, &len) < 0) {
 fprintf(stderr, "getsockopt failed\n");
 } else {
 inet_ntop(peer.af, &peer.all, &addr_string, sizeof(addr_string));
 printf("getsockopt success(addr:%s port:%u)\n", addr_string, ntohs(peer.port));
 }
