最近更新时间：2026-07-24 11:19:57
本实践主要介绍如何使用金山云的KEC、VPC、KRDS、SLB、EIP、NAT 网关等产品，搭建跨可用区的高可用网络架构。
本实践中的网络架构采用经典三层设计，通过公网负载均衡统一接收互联网流量，后端云服务器跨可用区部署以实现机房级容灾，云数据库采用双机高可用版自动主备切换，NAT 网关为后端实例提供统一、安全的出网能力。、

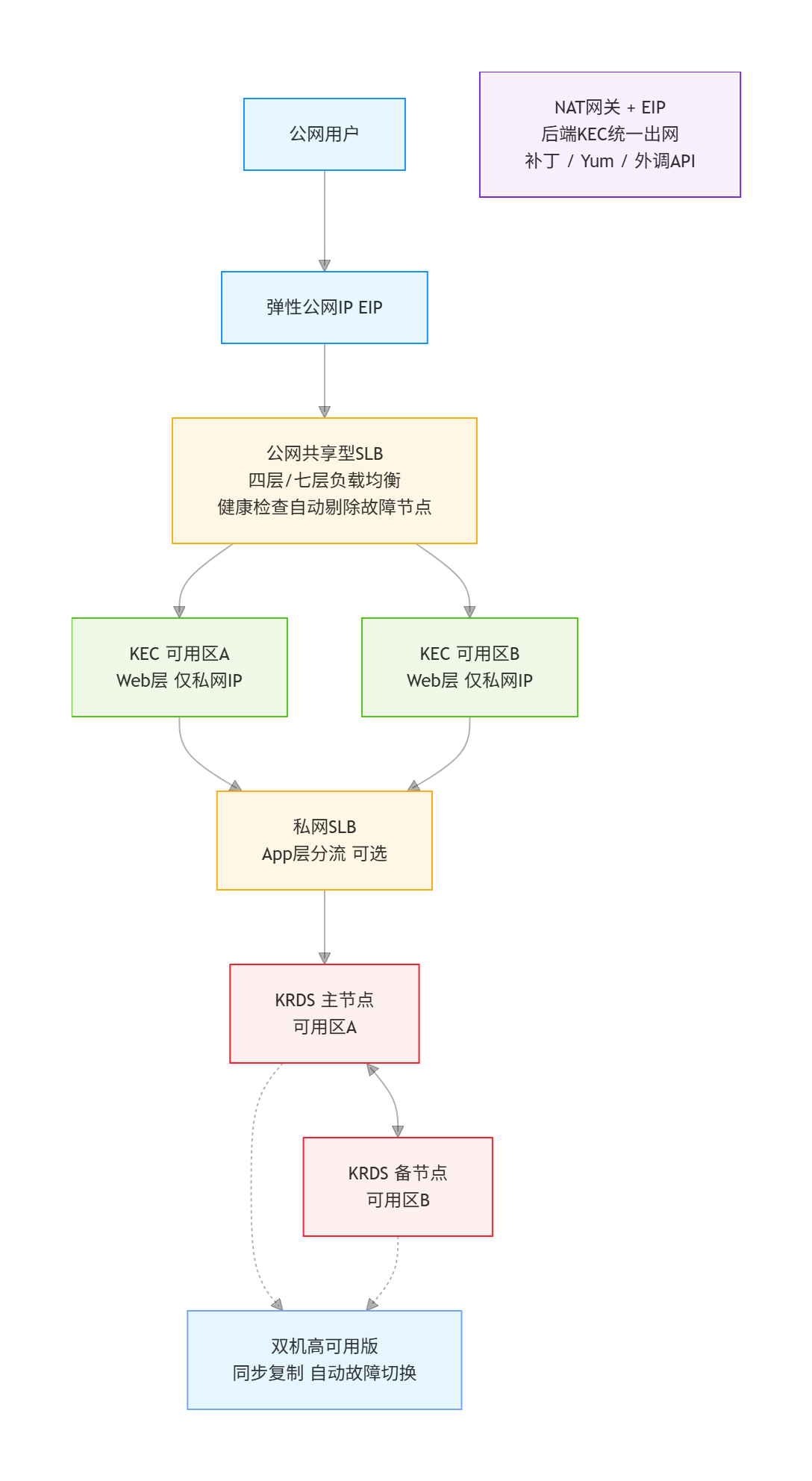

网络拓扑结构如下：
私网 SLB 为内网专用负载均衡组件，无公网地址暴露。主要承接 Web 层到 App 业务层（主机）的内网流量分发，通过健康检查自动剔除故障节点，支撑业务层水平扩容与高可用，同时解耦前后端服务、简化扩缩容运维，在本架构中为可选组件，无独立 App 层时可省略。
层级 | 产品 | 作用 |
|---|---|---|
网络接入 | 公网 SLB | 统一入口，隐藏后端IP |
网络隔离 | VPC + 子网 | 私网子网（放KEC、KRDS） |
网络出口 | NAT 网关 | 后端KEC通过NAT访问公网，不暴露实例公网IP |
计算层 | KEC 云服务器 | 跨2个可用区部署，抗单机房故障；可横向扩展 |
数据层 | KRDS MySQL（双机高可用版） | 主从Active/Standby，自动故障切换，跨可用区高可用 |
资源 | CIDR | 地域 | 可用区 | 用途 |
|---|---|---|---|---|
VPC（dain_vpc） | 192.168.0.0/16 | 华北1（北京） | - | 整体网络空间 |
公网共享型SLB | - | - | 部署公网SLB | |
私网子网A（dn_subnet3） | 192.168.68.0/24 | A | 部署KEC、KRDS主库 | |
数据库/负载均衡终端子网（dn_subnetZH） | 192.168.69.0/24 | A | - | |
私网子网B（dtest_subnet） | 192.168.70.0/24 | B | 部署KEC、KRDS备库 | |
数据库终端子网（dn_subnetZH） | 192.168.69.0/24 | B | - |
已完成金山云账号注册并完成实名认证。
具备 VPC、KEC、KRDS、SLB、NAT 网关产品的创建权限（默认主账号拥有全部权限）。

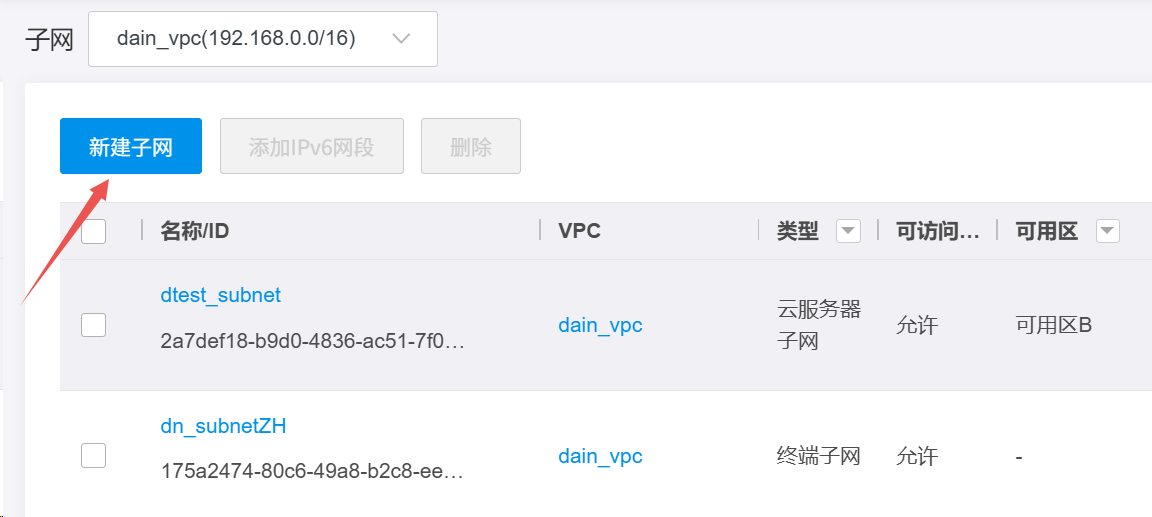

登录网络控制台，在左侧导航选择 虚拟私有网络(VPC)。
进入 VPC 列表页，点击 新建VPC。
在弹出的提示窗口中，根据环境与网络规划，参考如下示例，配置各项参数。
配置项 | 示例及说明 |
|---|---|
名称 | dain_vpc |
IPv4网段 | 192.168.0.0/16 |
IPv6网段 | 勾选 |
子网1 | 对应网络规划中的私网子网A。
|
子网2 | 对应网络规划中的私网子网B。
|
子网3 | 对应网络规划中的数据库终端子网。
|

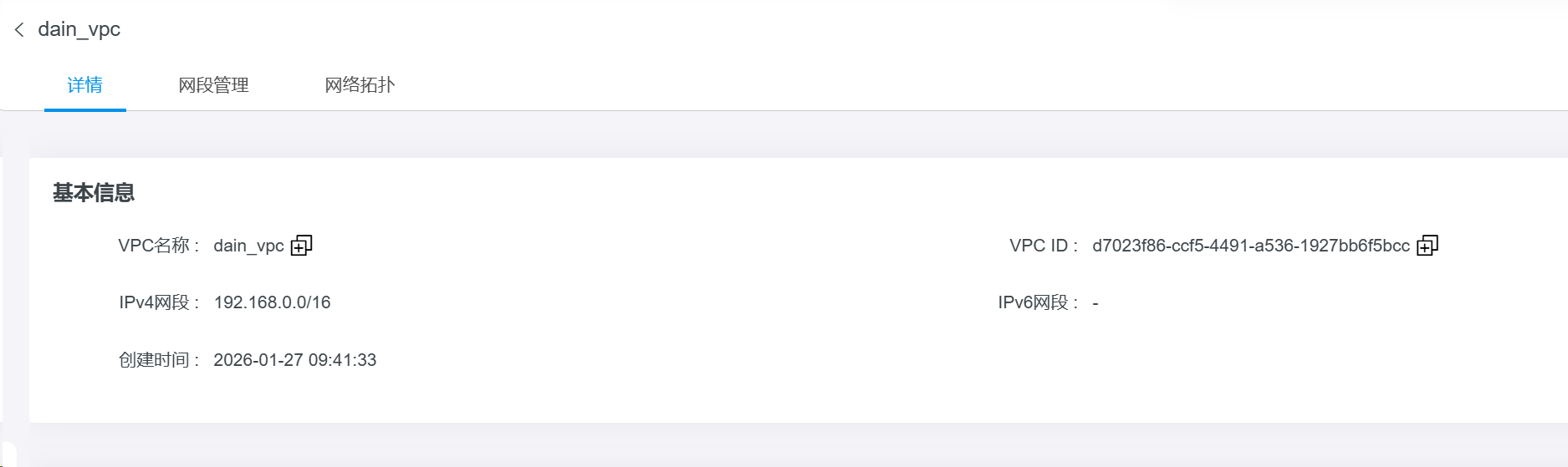

点击确定，完成虚拟网络VPC和子网的创建。

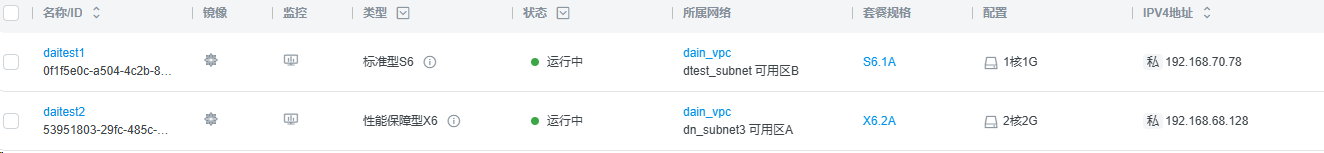

根据前文操作，创建华北1（北京）可用区 A 和可用区 B 的云服务器.
返回网络控制台，在左侧导航选择NAT网关 > NAT1.0。

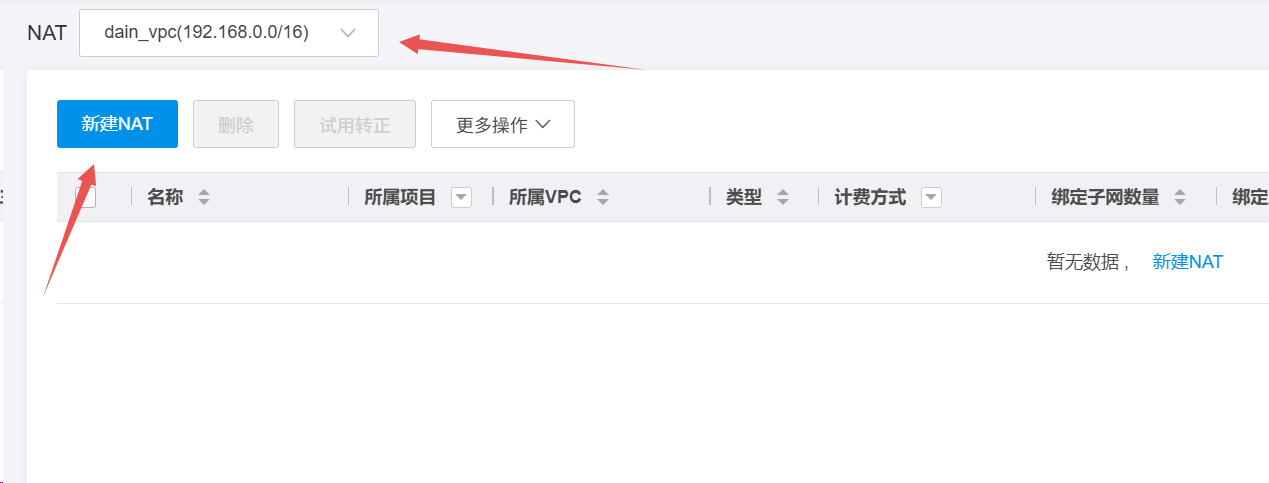

在页面顶部，选择步骤一创建的 VPC，点击 新建NAT。

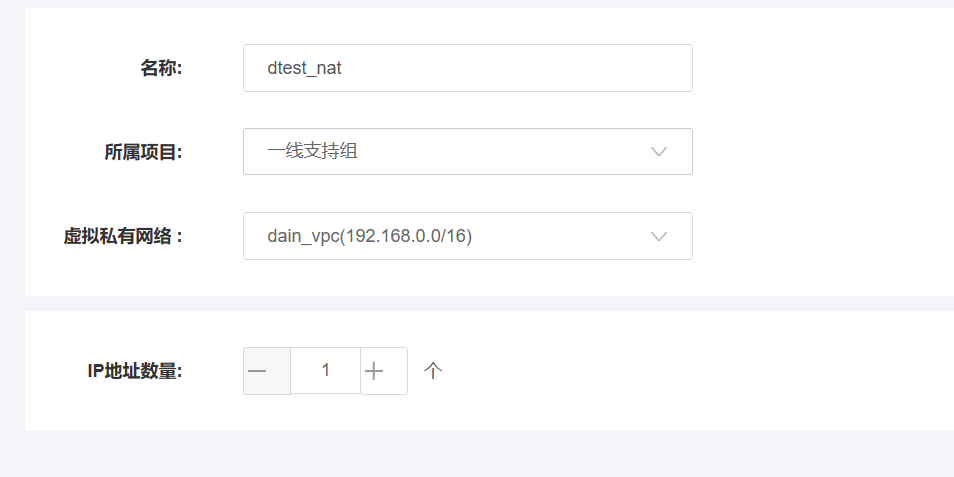

在新建NAT页面，IP地址数量选择1，虚拟私有网络为dain_vpc，其他参数自定义。
点击立即购买，完成NAT的创建。

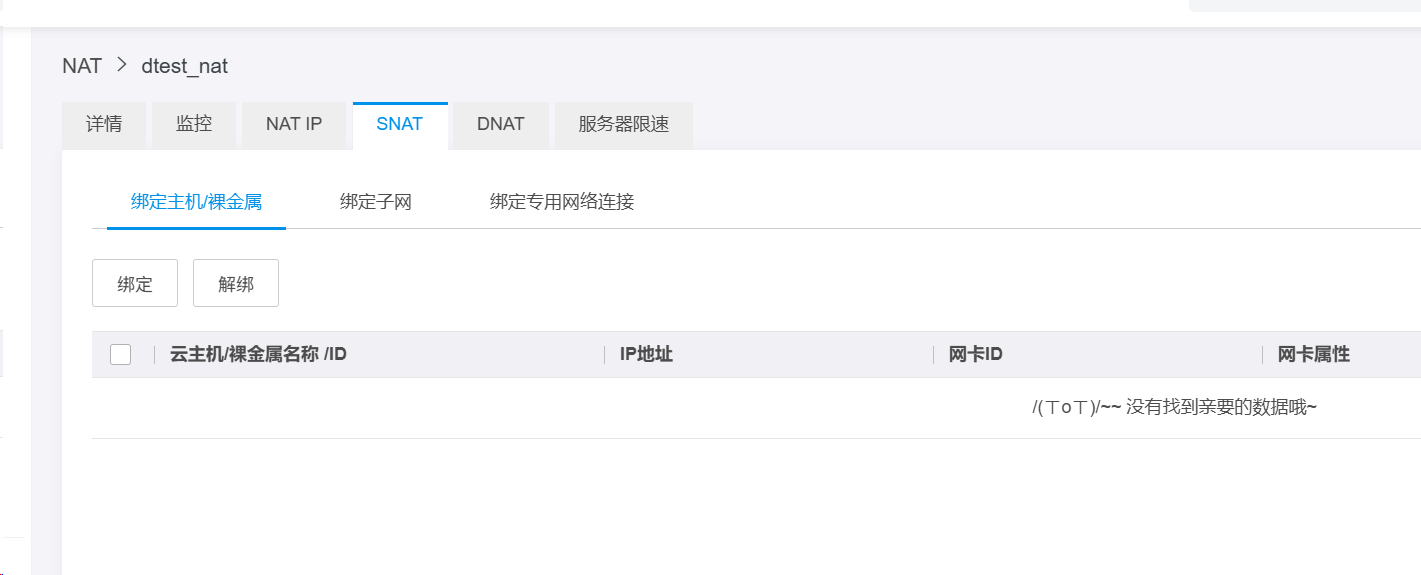

点击新建的NAT，进入其详情页面，选择 SNAT页签，绑定前文创建的云服务器。

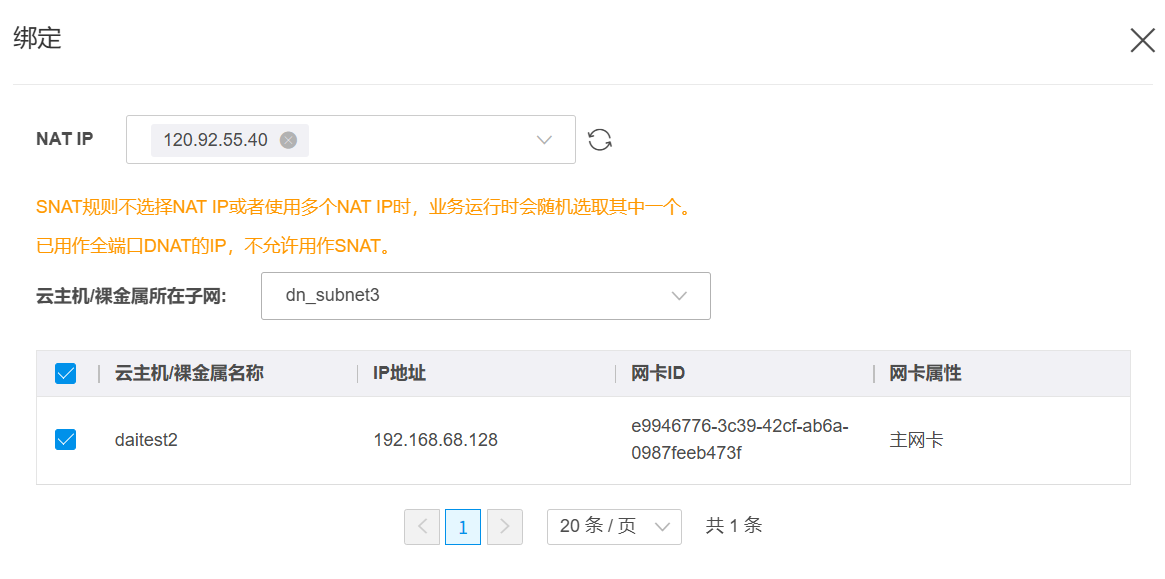

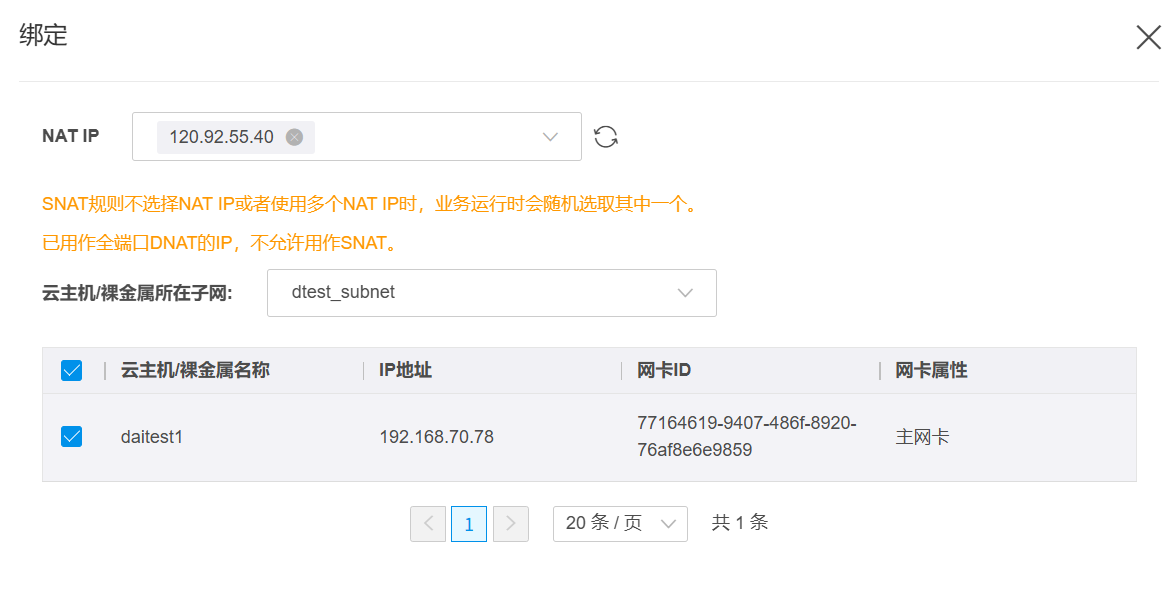

选择创建的主机所在的子网，并绑定创建的主机。
部署验证Nginx：通过 VNC 分别登录两台 KEC，执行以下命令：
# CentOS 系统
sudo yum install -y nginx
sudo systemctl start nginx
sudo systemctl enable nginx
# 创建区分页面，便于验证负载均衡轮询效果
echo "<h1>Server: $(hostname)</h1>" | sudo tee /usr/share/nginx/html/index.html

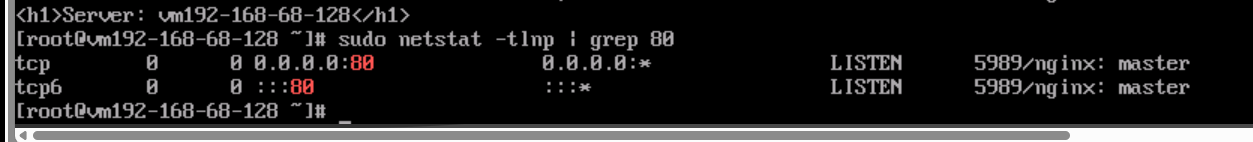

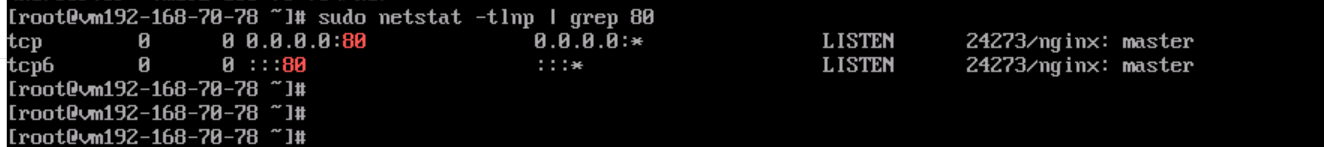

# 确认Nginx监听0.0.0.0:80
sudo netstat -tlnp | grep 80登录云数据库 MySQL控制台，点击 新建实例。
在实例创建页面，参考如下示例，配置各项参数。
地域：本示例为华北1（北京）。
实例类型：选择高可用版。
主可用区：本示例可用区 A。
备可用区：本示例可用区 B。
网络配置：选择步骤一创建的 VPC 和终端子网。
其他配置按个人需求选择。

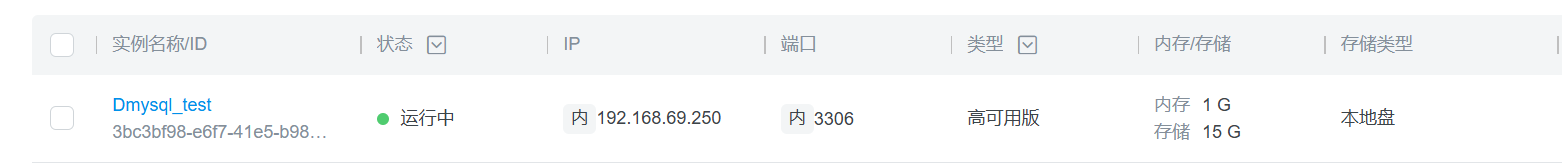

点击立即购买，完成MySQL实例的创建。

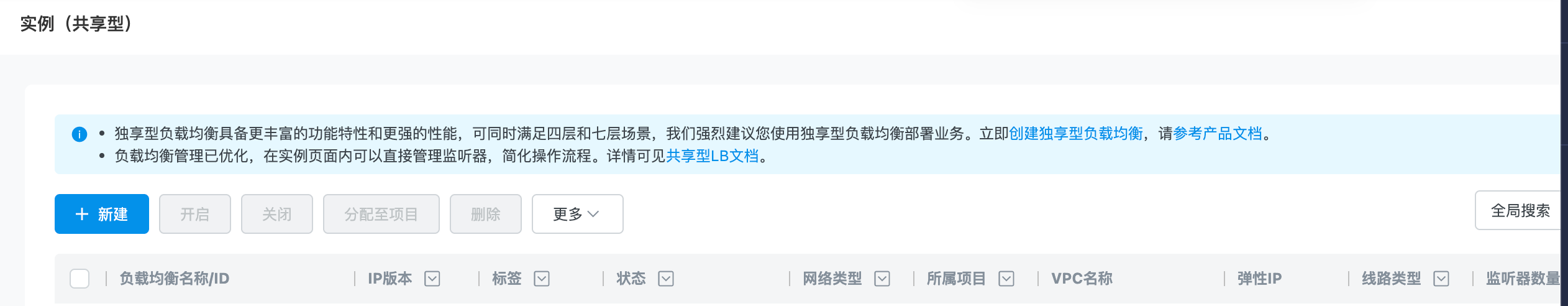

返回网络控制台，在左侧导航选择负载均衡 > 共享型，点击新建。
在共享负载均衡创建页面，参考以下示例，配置各项参数。
地域：本示例为华北1（北京）。
虚拟私有网络：选择步骤一创建的 VPC。
网络类型：选择公网。
其他配置按个人需求选择。

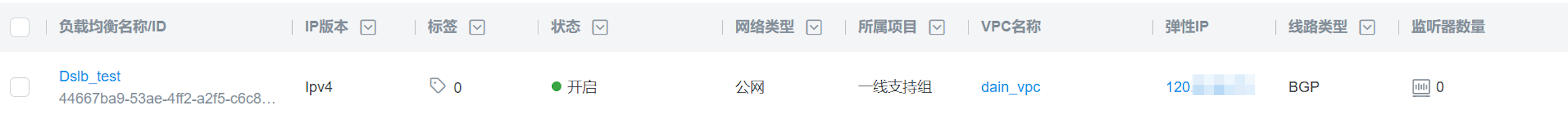

点击立即购买，完成SLB的创建。
在左侧导航栏，选择共享型>服务器组。

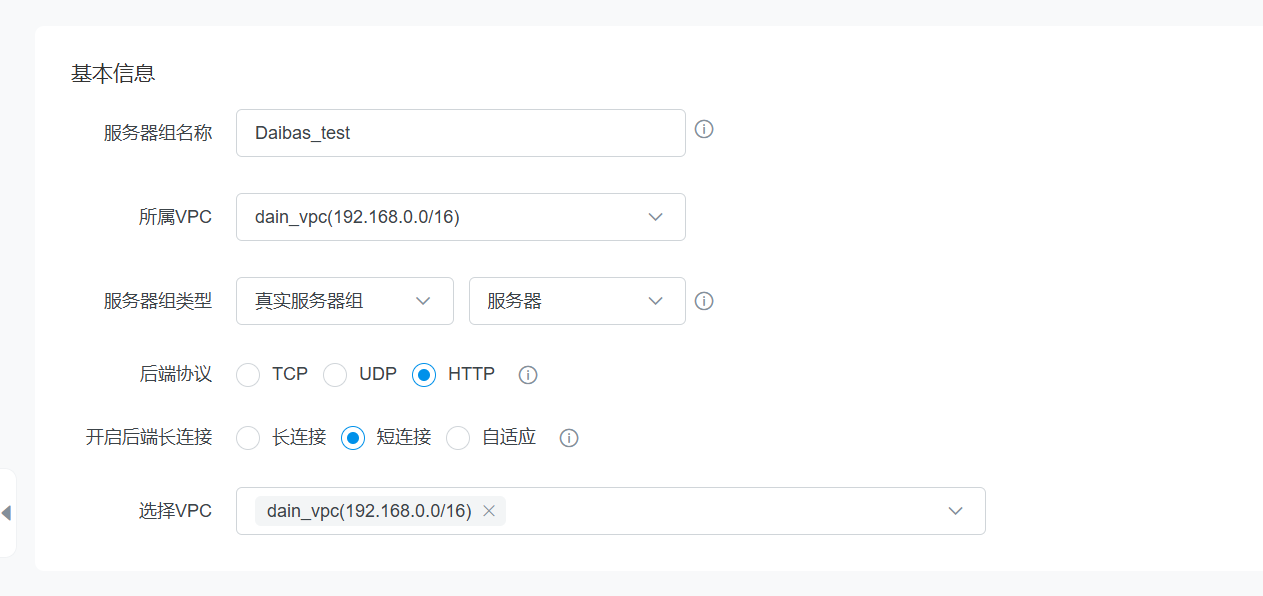

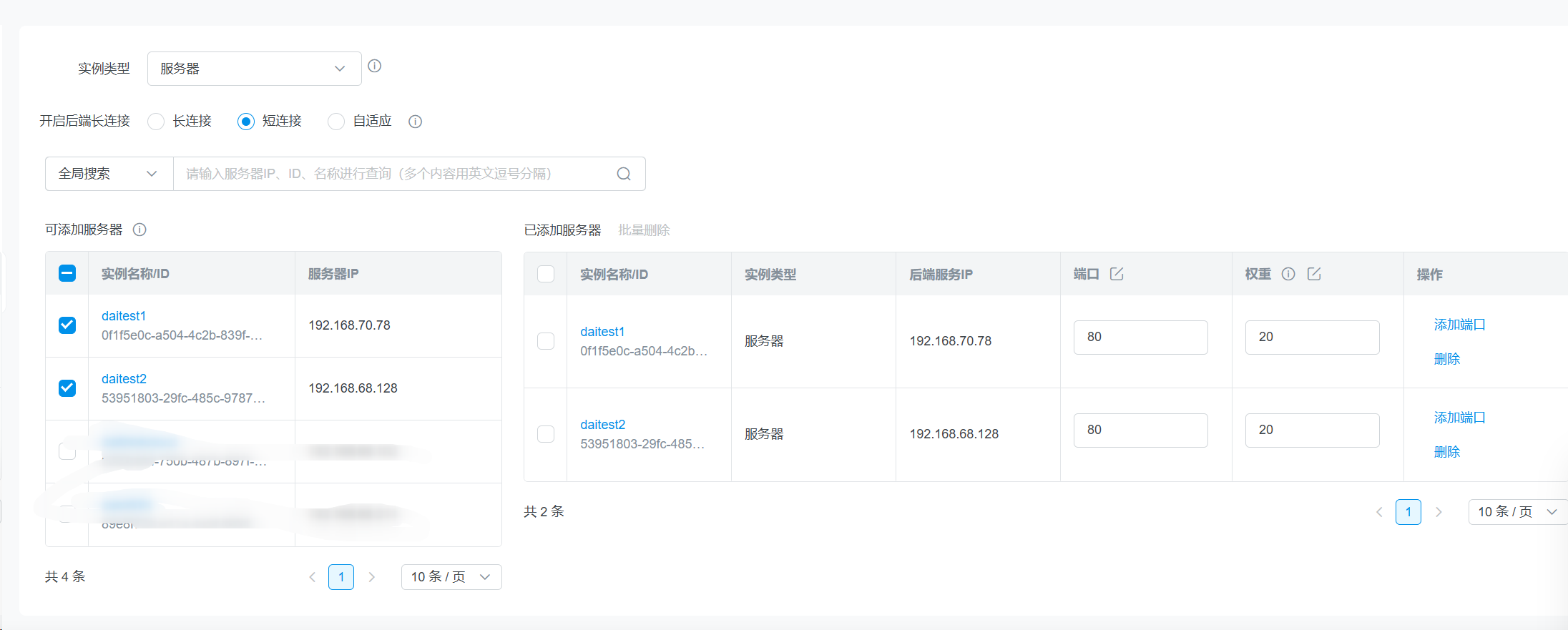

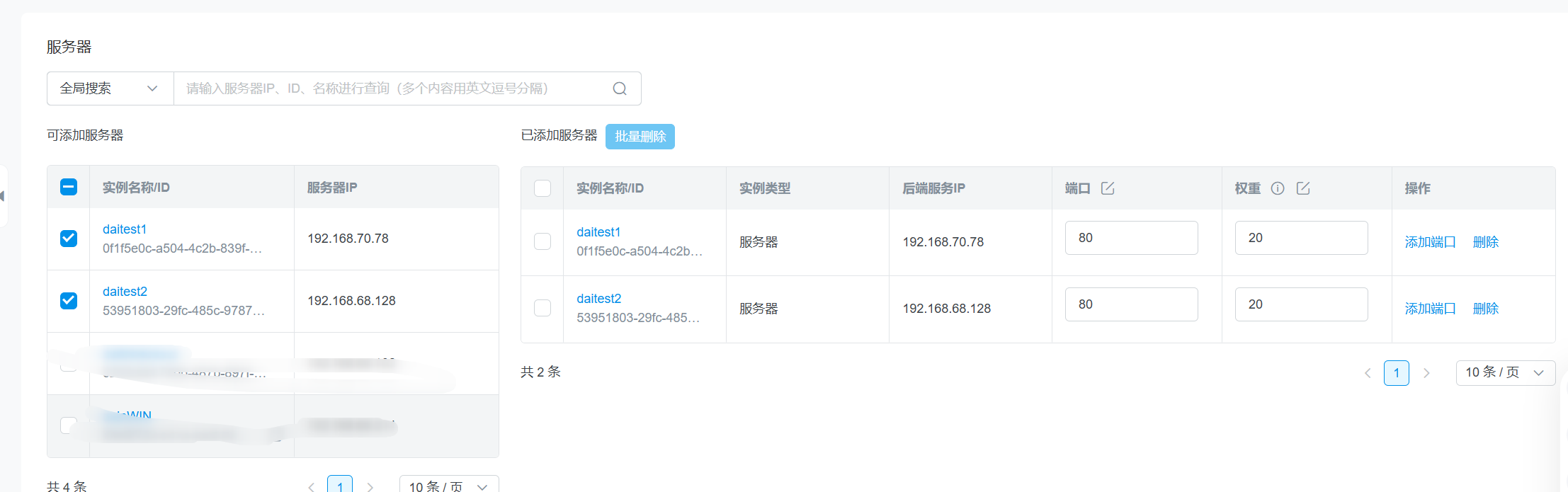

在服务器组（共享型）列表页面，点击新建，参考以下示例完成参数配置。

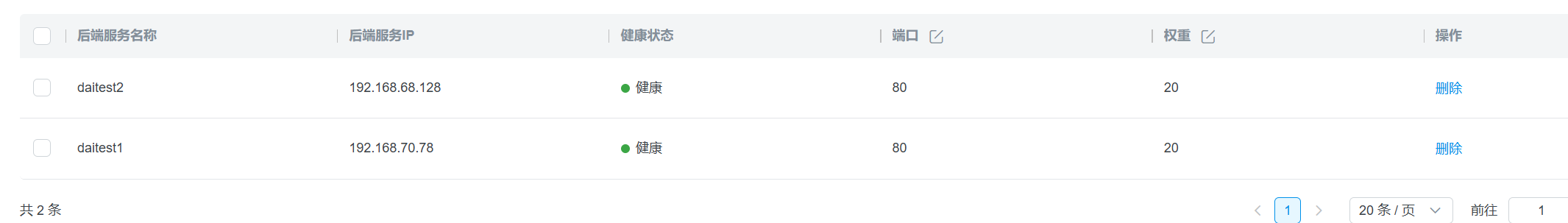

在后端服务器列表中，两台 KEC 的健康状态应显示为健康（约等待几十秒健康检查生效）。
返回共享型实例列表页，点击新建的负载均衡名称/ID，进入其详情页面。

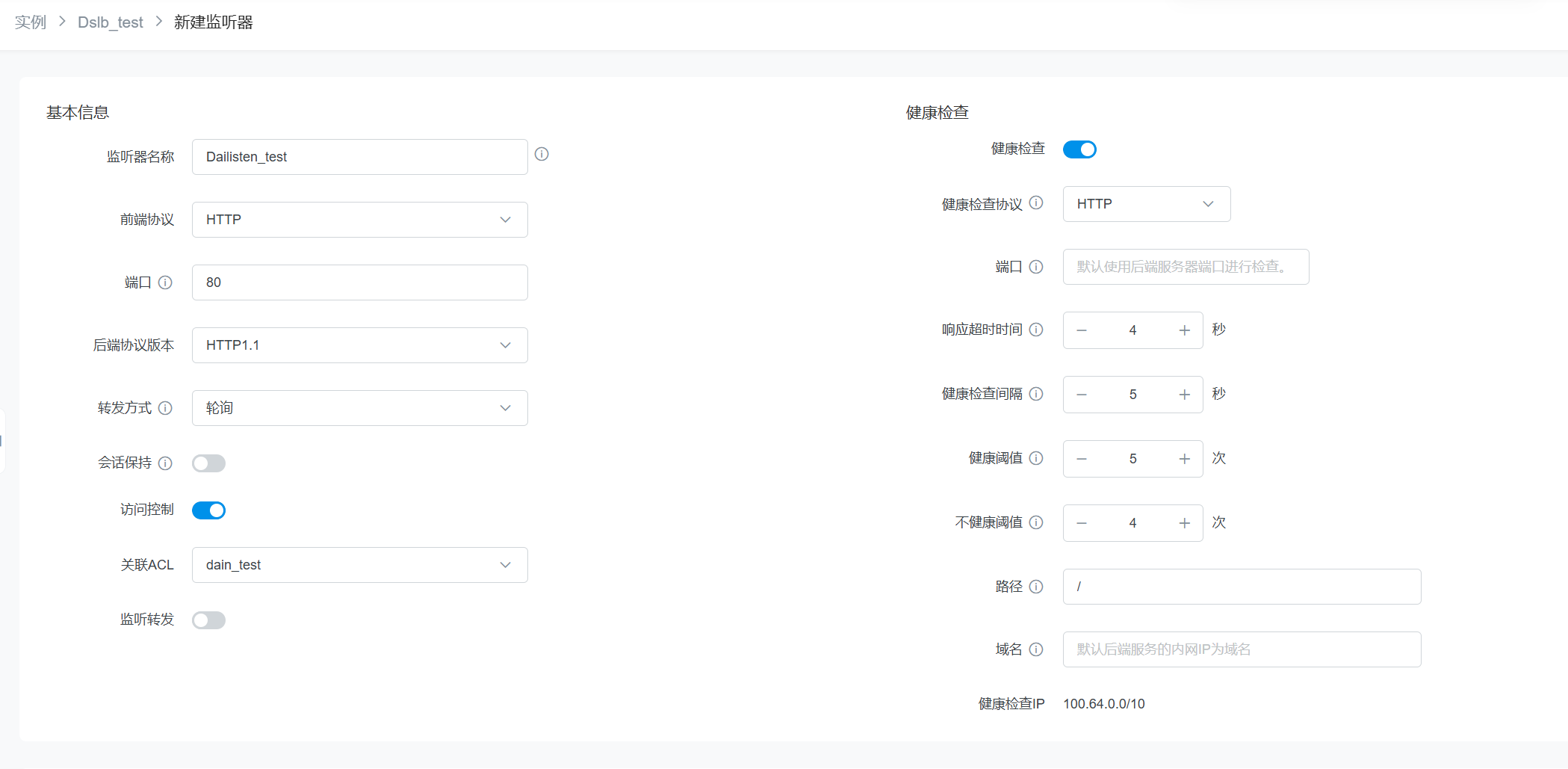

选择监听器页签，点击 新建，参考以下示例，配置各项参数。

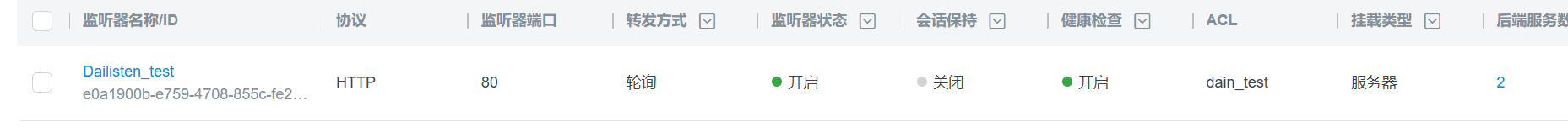

点击确定，完成监听器的创建。

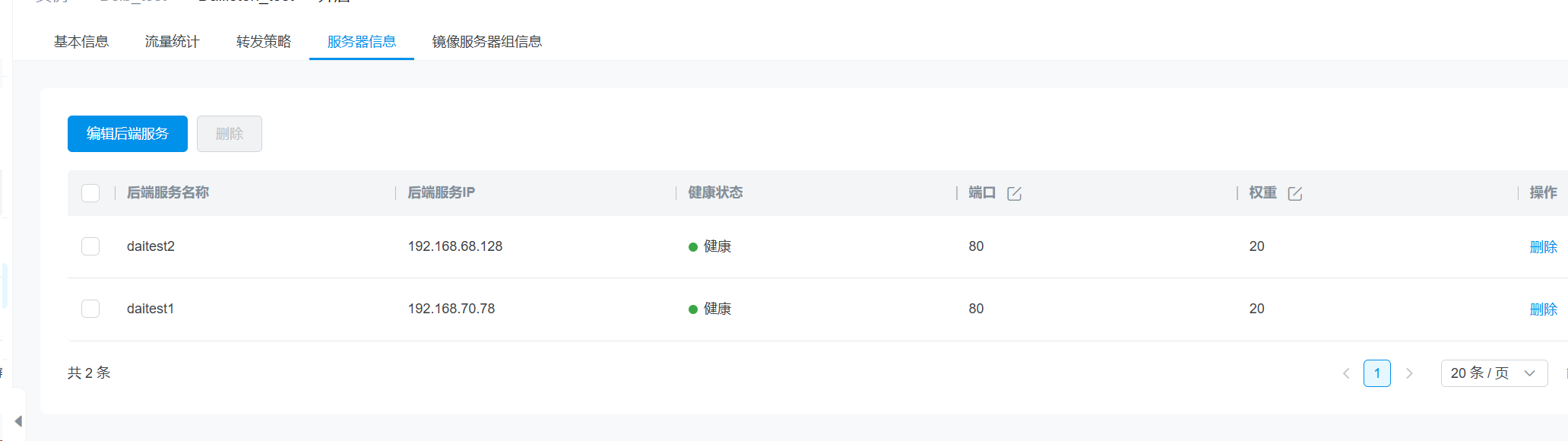

点击监听器名称/ID，进入详情页，选择服务器信息页签，等待端口健康状态。
同时也受VPC安全组影响，需要放开80端口。

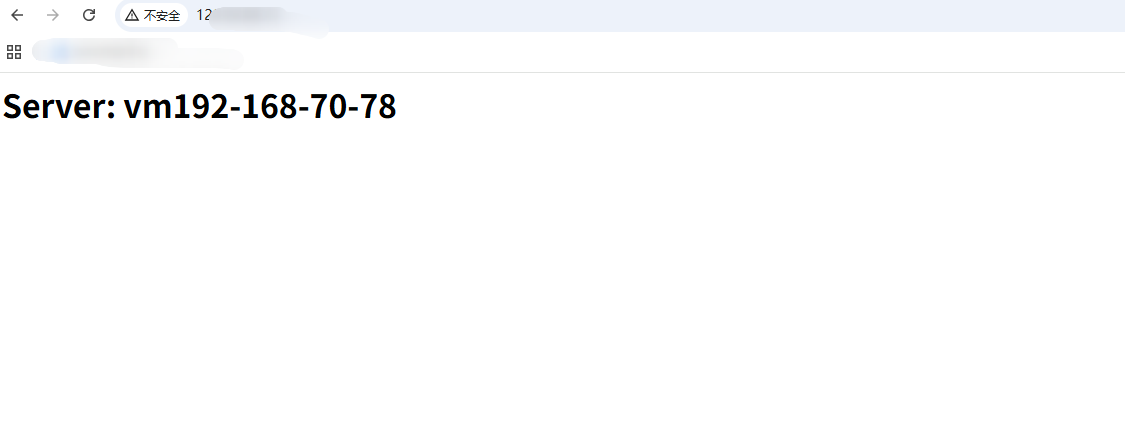

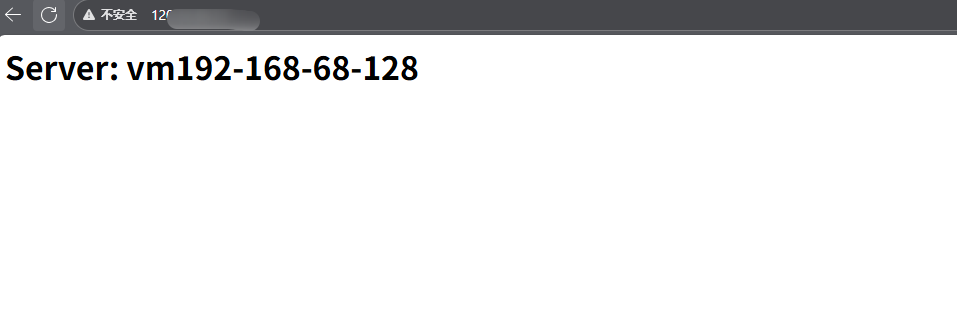

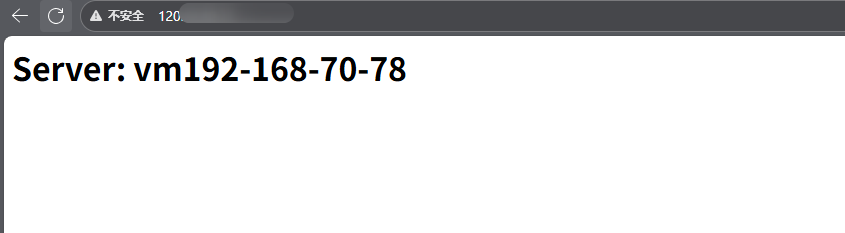

在浏览器地址栏输入 SLB 的 EIP 地址（如 http://123.x.x.x）。
多次刷新页面，观察页面显示的 Server: xxx 是否变化。
预期结果：页面在两台主机之间轮询切换，证明负载均衡生效。

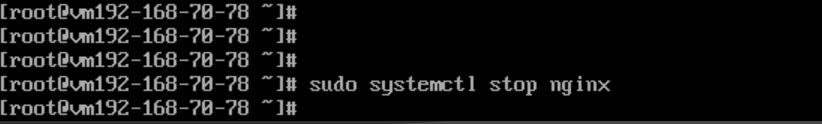

执行停止 Nginx 服务：
sudo systemctl stop nginx再次刷新浏览器页面。

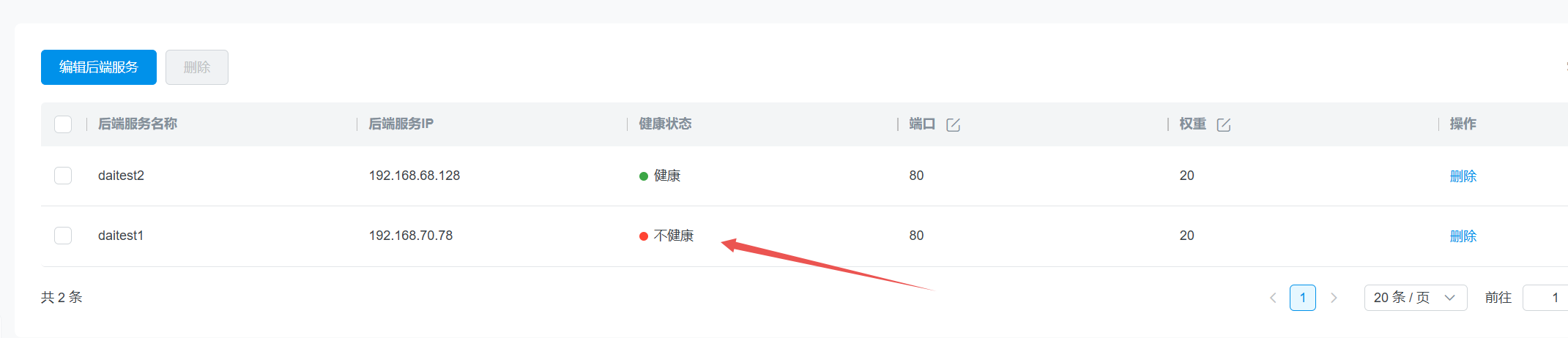

预期结果：页面仍然正常显示，但只显示 daitest2 的主机名；SLB 自动将故障节点剔除。
执行命令恢复服务，约十几秒后 SLB 自动将其加回：
sudo systemctl start nginx通过 VNC 登录任意一台私网 KEC。
执行以下命令：

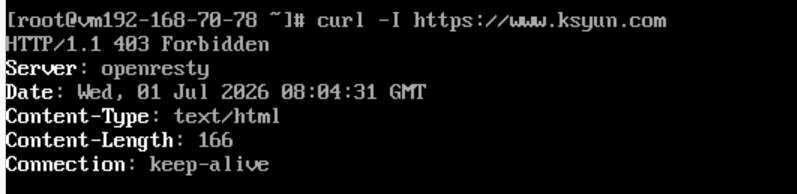

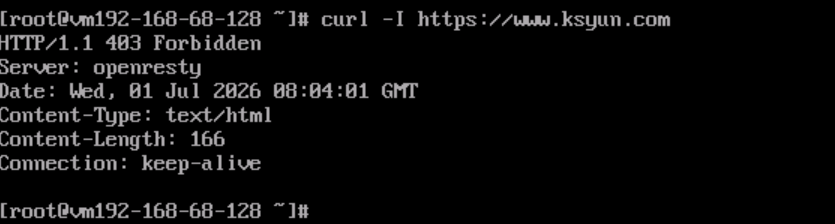

curl -I https://www.ksyun.com预期结果：返回 HTTP 200 响应头，证明 NAT 网关出网正常。
通过 VNC 登录任意一台 KEC。

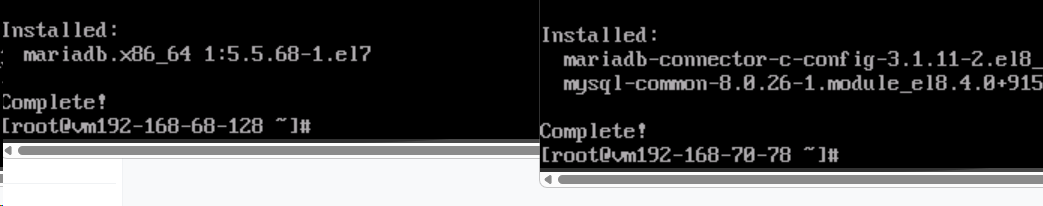

安装 MySQL 客户端：
sudo yum install -y mysql连接 KRDS：

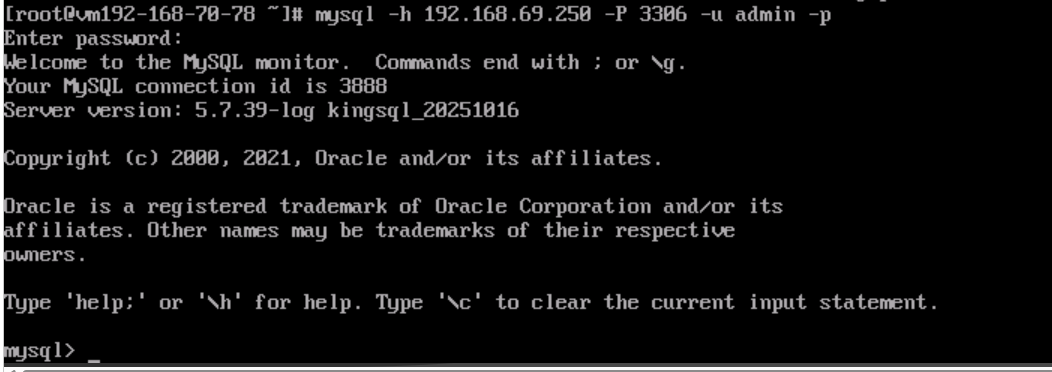

mysql -h <KRDS内网地址> -P 3306 -u admin -p输入密码后进入 MySQL 命令行，执行：

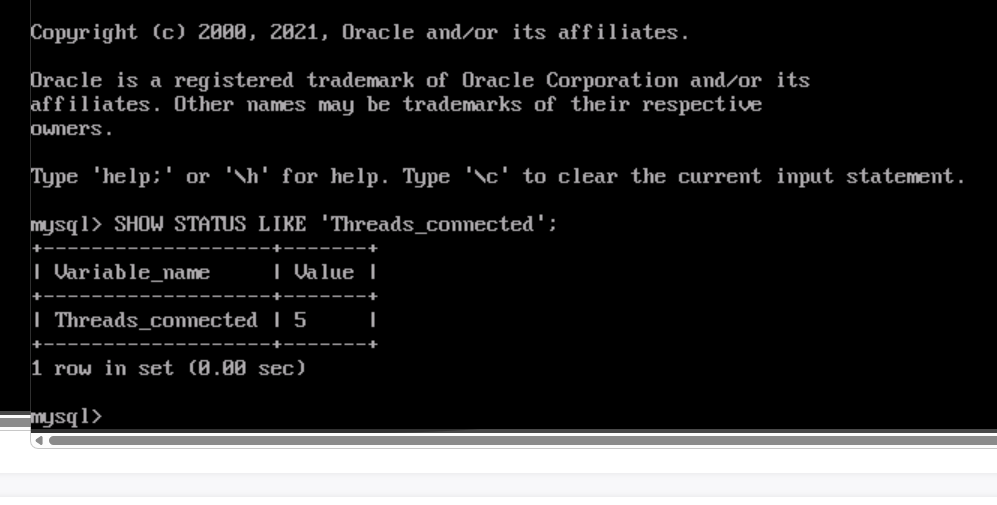

SHOW STATUS LIKE 'Threads_connected';预期结果：成功连接，证明 KEC 与 KRDS 内网互通正常。
方向 | 协议 | 端口 | 来源 | 说明 |
|---|---|---|---|---|
入站 | TCP | 22 | （本地网络+内网网段） | SSH管理 |
入站 | TCP | 80 | （本地网络+内网网段） | HTTP业务 |
入站 | TCP | 443 | （本地网络+内网网段） | HTTPS业务 |
出站 | ip | - | 0.0.0.0/0 | 默认允许 |
