安装网络连通性监控工具(connectivity-checker)并配置指标采集

最近更新时间:2024-12-17 17:22:45

connectivity-checker为金山云自研网络连通性探测工具,它支持与核心组件(apiserver,coredns)、节点之间和pod之间的连通性探测。

安装组件

1.进入目标集群,组件管理中找到connectivity-checker选择安装即可

metrics指标详情

该工具通过/metrics接口暴露了一些指标,用户可以在集群中部署好该组件后,配置Prometheus采集这些指标。

Metric name

Metric type

Description

Unit

Labels/tags

node_connectivity_status

Gauge

节点连通性探测结果 (值为1代表网络正常,0代表网络异常)

-

source_pod_ip=<发起探测的pod的ip>

target_node_ip=<被探测的节点的ip>

pod_connectivity_status

Gauge

pod连通性探测结果 (值为1代表网络正常,0代表网络异常)

-

source_pod_ip=<发起探测的pod的ip>

target_pod_ip=<被探测的pod的ip>

pod_connectivity_telnet_status

Gauge

pod端口的连通性探测结果 (值为1代表网络正常,0代表网络异常)

-

source_pod_ip=<发起探测的pod的ip>

target_pod_ip=<被探测的pod的ip>

target_pod_port=<被探测的pod的port>

apiserver_connectivity_status

Gauge

apiserver的连通性探测结果 (值为1代表网络正常,0代表网络异常)

-

source_pod_ip=<发起探测的pod的ip>

apiserver_ip=<apiserver的ip>

coredns_connectivity_status

Gauge

coredns的连通性探测结果 (值为1代表网络正常,0代表网络异常)

-

source_pod_ip=<发起探测的pod的ip>

配置Prometheus步骤

1.进入容器服务中的Prometheus监控

2.新建一个Prometheus监控实例

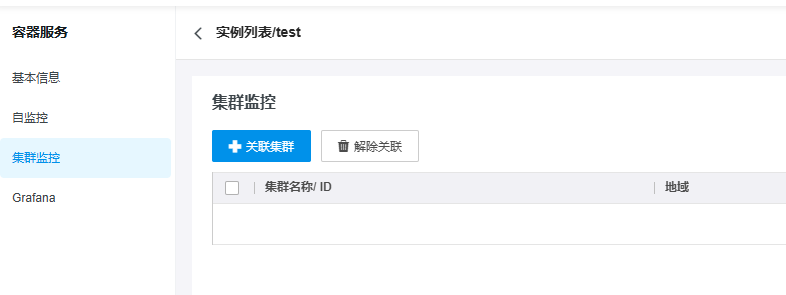

3.将Prometheus关联到集群

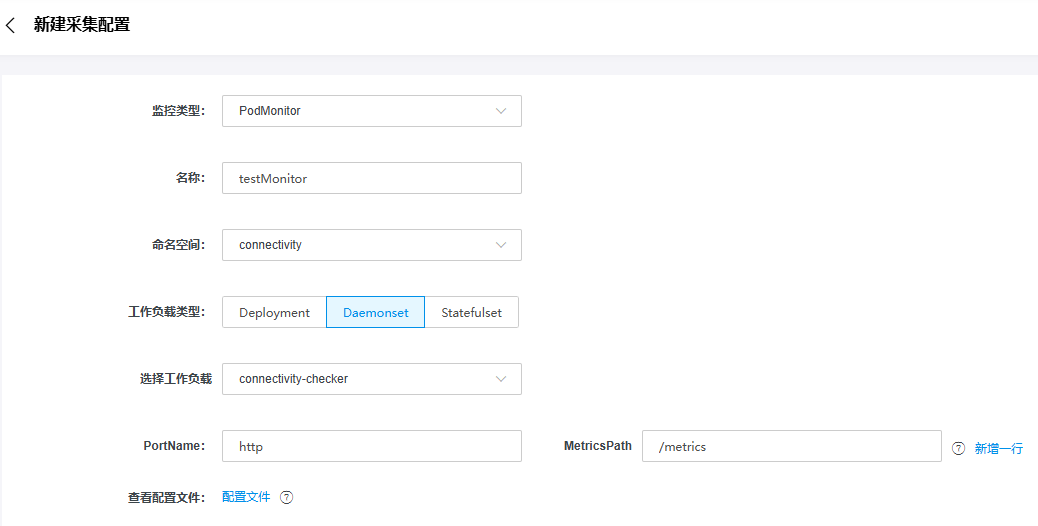

4.新建采集配置,配置名称可自定义,其余选项如图所示

配置Grafana查看采集的指标数据

1.开通Grafana服务

2.选择需要查看的指标数据

  • 选择要查看的指标数据

  • 选择需要展示的labels/tag

  • 选择要展示的labels/tag的值

  • 应用查询

  • 保存模板
