使用KFS文件存储

您可以在金山云容器服务Kubernetes集群中使用金山云KFS存储卷。

目前，金山云提供两种kubernetes挂载方式：

• 静态存储卷

  可以通过以下两种方式使用KFS文件存储静态存储卷：

  • 直接通过volume使用

  • 通过PV/PVC使用

• 动态存储卷

前提

挂载文件系统（KFS）的前提是您有创建好的文件系统。如果您还未创建文件系统，您需要先创建文件系统。有关如何创建文件系统的详细信息，参见创建文件系统及挂载点

说明

1. 金山云KFS为共享存储，可以同时为多个 Pod 提供共享存储服务，即一个PVC可以同时被多个Pod 使用。
2. 在没有卸载文件系统前，务必不要删除文件系统的挂载点，否则会造成操作系统Hang。
3. Flexvolume模式下使用KFS动态存储卷能力，若集群创建时间在2021-2-24及之后的集群可以直接使用，创建时间在2021-2-24之前，需要更新集群中Kube-system命名空间下disk-provisioner组件，YAML见附录

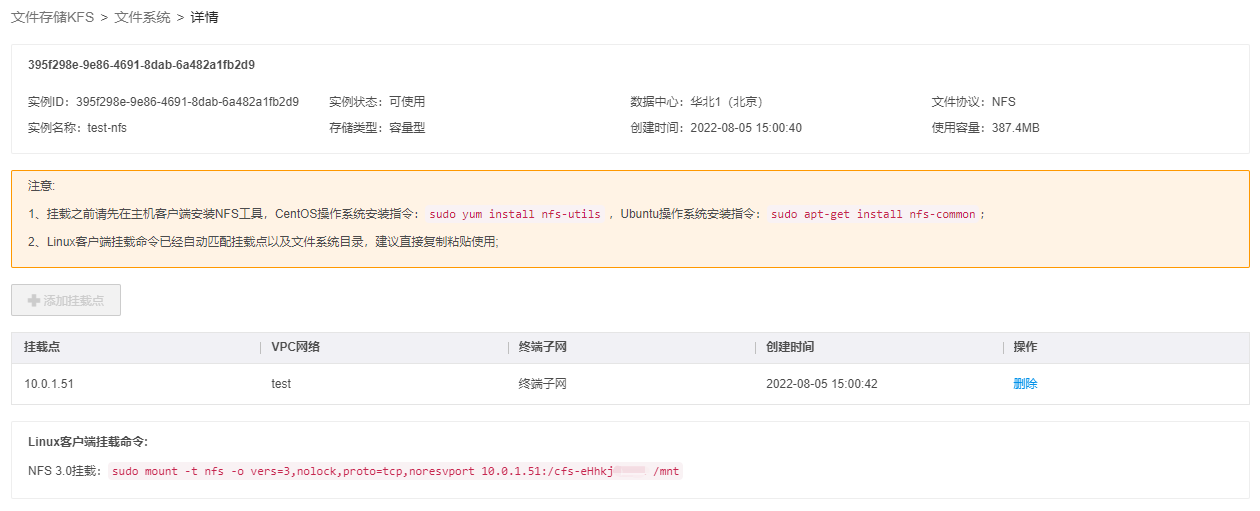

查看文件系统

如上图所示：

server：10.0.1.xx

挂载路径：/cfs-eHhkjGxxxx

静态存储卷

直接通过Volume使用

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kfs
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
          - name: "kfs"
            mountPath: "/data"
      volumes:
        - name: "kfs"
          nfs:
            server: "10.0.1.xx"
            path: "/cfs-eHhkjGxxxx"

通过PV/PVC使用

创建PV：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: kfs-pv
spec:
  storageClassName: "kfs"
  capacity:
    storage: 100Mi
  accessModes:
    - ReadWriteMany
  mountOptions:
    - nfsvers=3
  nfs:
    server: "10.0.1.xx"
    path: "/cfs-eHhkjGxxxx"

创建PVC：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: kfs-pvc
spec:
  storageClassName: "kfs"
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 100Mi

创建Deployment：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kfs-deploy
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: kfs
          mountPath: "/data"
      volumes:
      - name: kfs
        persistentVolumeClaim:
          claimName: kfs-pvc

动态存储卷

Flexvolume模式

参数说明

参数	说明
server	指定kfs挂载点地址（必填）
path	指定kfs挂载目录 (必填，子目录不存在时可自动创建)
archiveOnDelete	表示删除PVC、PV时候，处理kfs子目录的方式：如果reclaimPolicy为Delete，且archiveOnDelete为false：会直接删除远端目录和数据，请谨慎使用。如果reclaimPolicy为Delete，且archiveOnDelete为true：会将远端的目录更新为其他名字备份。如果reclaimPolicy为Retain，远端的目录不作处理。（选填，默认为false）
storageType	ksc/kfs，指定使用kfs存储（必填）

创建Storageclass：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ksc-kfs
parameters:
  server: 10.0.1.xx
  path: /cfs-eHhkjGxxxx/test-path
  archiveOnDelete: "false"
  storageType: ksc/kfs
provisioner: ksc/storage

创建StatefulSet：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: test
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          volumeMounts:
            - name: www
              mountPath: "/data"
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes:
      - ReadWriteOnce
      storageClassName: ksc-kfs
      resources:
        requests:
          storage: 10Gi

CSI模式

说明：仅csi-driver 2.0.0及以上版本支持KFS，如您的组件版本过低，请提交工单联系后台进行组件版本升级。

参数说明

参数	说明
server	指定kfs挂载点地址
share	指定kfs挂载目录，同“前提->查看文件系统”中的挂载路径
reclaimPolicy	持久卷删除时的回收策略，目前NFS仅支持Retain策略：当 pvc对象被删除时，pv卷仍然存在，对应的数据卷变为released状态，用户需要手动回收资源。
volumeBindingMode	绑定持久卷的属性
mountOptions	挂载kfs的options参数 - vers：指定NFS版本 - nolock:禁用本地文件锁定机制 - proto：指定NFS挂载时使用的传输协议 - noresvport：禁用使用保留端口（Reserved Port）

创建StorageClass：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: kfsplugin
provisioner: com.ksc.csi.nfsplugin
allowVolumeExpansion: false
parameters:
  server: 10.0.1.xx
  share: /cfs-eHhkjGxxxx
reclaimPolicy: Retain
volumeBindingMode: Immediate
mountOptions:
  - vers=3
  - nolock
  - proto=tcp
  - noresvport

创建PVC：

apiVersion: "v1"
kind: "PersistentVolumeClaim"
metadata:
  name: "pvc-kfs"
  namespace: "default"
spec:
  accessModes:
  - "ReadWriteMany"
  resources:
    requests:
      storage: "100Mi"
  storageClassName: "kfsplugin"

创建deployment：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-server-deployment-kfs
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: mypvc
          mountPath: /usr/share/nginx/html
      volumes:
      - name: mypvc
        persistentVolumeClaim:
          claimName: pvc-kfs
          resdOnly: false

验证

##使用命令查看pod、pvc状态，当pod状态为Running，pvc状态为Bound时绑定成功
kubectl get pods
kubectl get pvc

附录

disk-provisioneryaml文件如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: disk-provisioner
  namespace: kube-system
spec:
  selector:
    matchLabels:
      app: disk-provisioner
  replicas: 1
  revisionHistoryLimit: 2
  template:
    metadata:
      labels:
        app: disk-provisioner
    spec:
      dnsPolicy: Default
      tolerations:
        # this taint is set by all kubelets running `--cloud-provider=external`
        - key: "node.cloudprovider.kubernetes.io/uninitialized"
          value: "true"
          effect: "NoSchedule"
      containers:
      - image: hub.kce.ksyun.com/ksyun/disk-provisioner:latest
        name: ebs-provisioner
        env:
        - name: OPENAPI_ENDPOINT
          value: "internal.api.ksyun.com"
        - name: OPENAPI_PREFIX
          value: "http"
        volumeMounts:
          - name: kubeconfig
            mountPath: /root/.kube/config
          - name: clusterinfo
            mountPath: /opt/app-agent/arrangement/clusterinfo
      - image: hub.kce.ksyun.com/ksyun/disk-provisioner:latest
        name: ksc-storage-provisioner
        securityContext:
          privileged: true   # do mount
        args:
        - --provisioner=ksc/storage
        env:
        - name: OPENAPI_ENDPOINT
          value: "internal.api.ksyun.com"
        - name: OPENAPI_PREFIX
          value: "http"
        volumeMounts:
          - name: kubeconfig
            mountPath: /root/.kube/config
          - name: clusterinfo
            mountPath: /opt/app-agent/arrangement/clusterinfo
      volumes:
        - name: kubeconfig
          hostPath:
            path: /root/.kube/config
        - name: clusterinfo
          hostPath:
            path: /opt/app-agent/arrangement/clusterinfo
