背景

本文档以创建任务和子用户维度的监控看板为例，介绍星流通过 Grafana 看板对监控数据指标进行可视化展示的实践案例。

前提条件

资源组已关联托管Prometheus
托管Prometheus已开通Grafana服务或将托管Prometheus的监控指标导入本地Grafana

导入看板

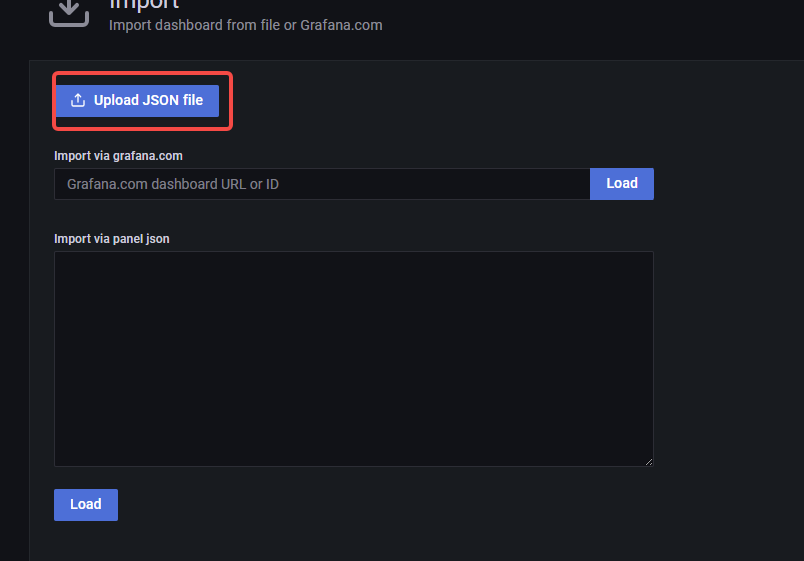

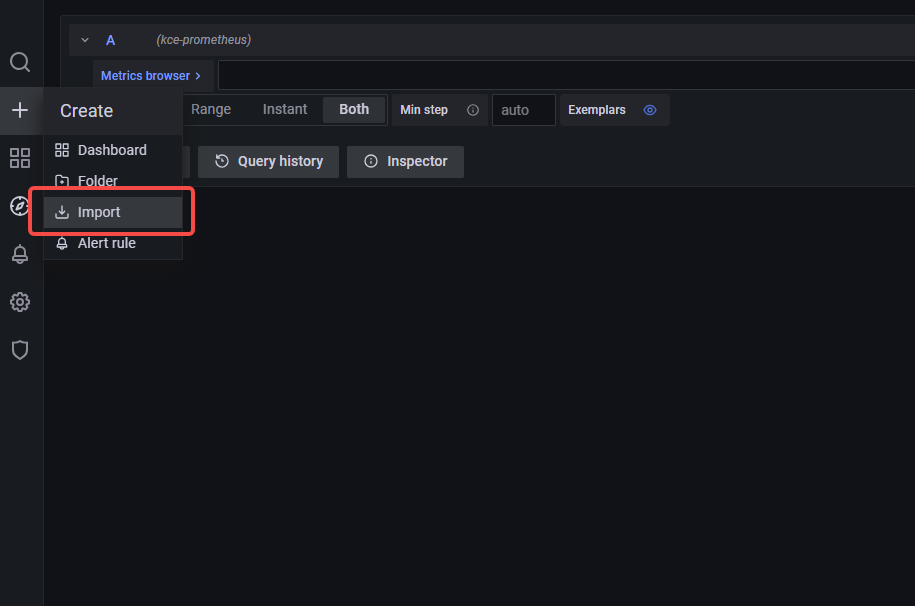

在Grafana中点击Create -> Import，点击Upload JSON file
保存JSON看板至本地，上传刚才保存的JSON看板

效果展示

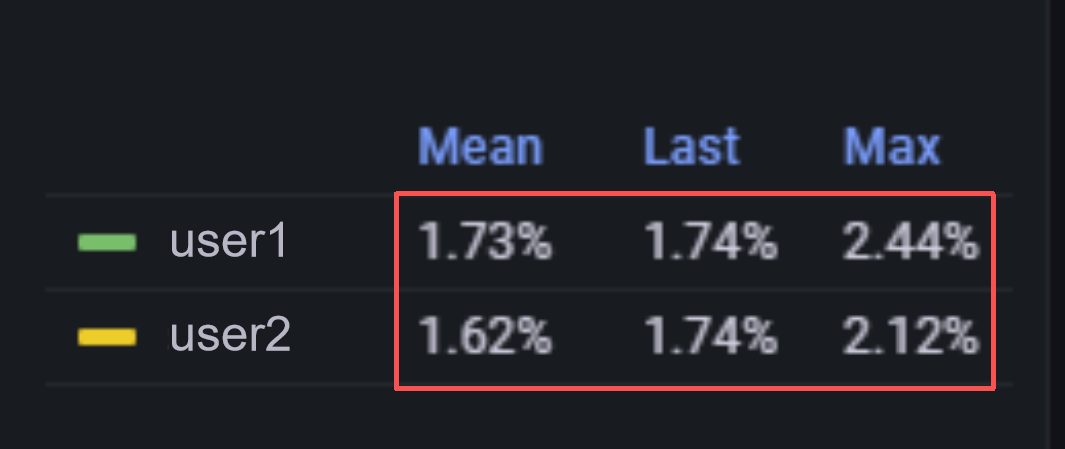

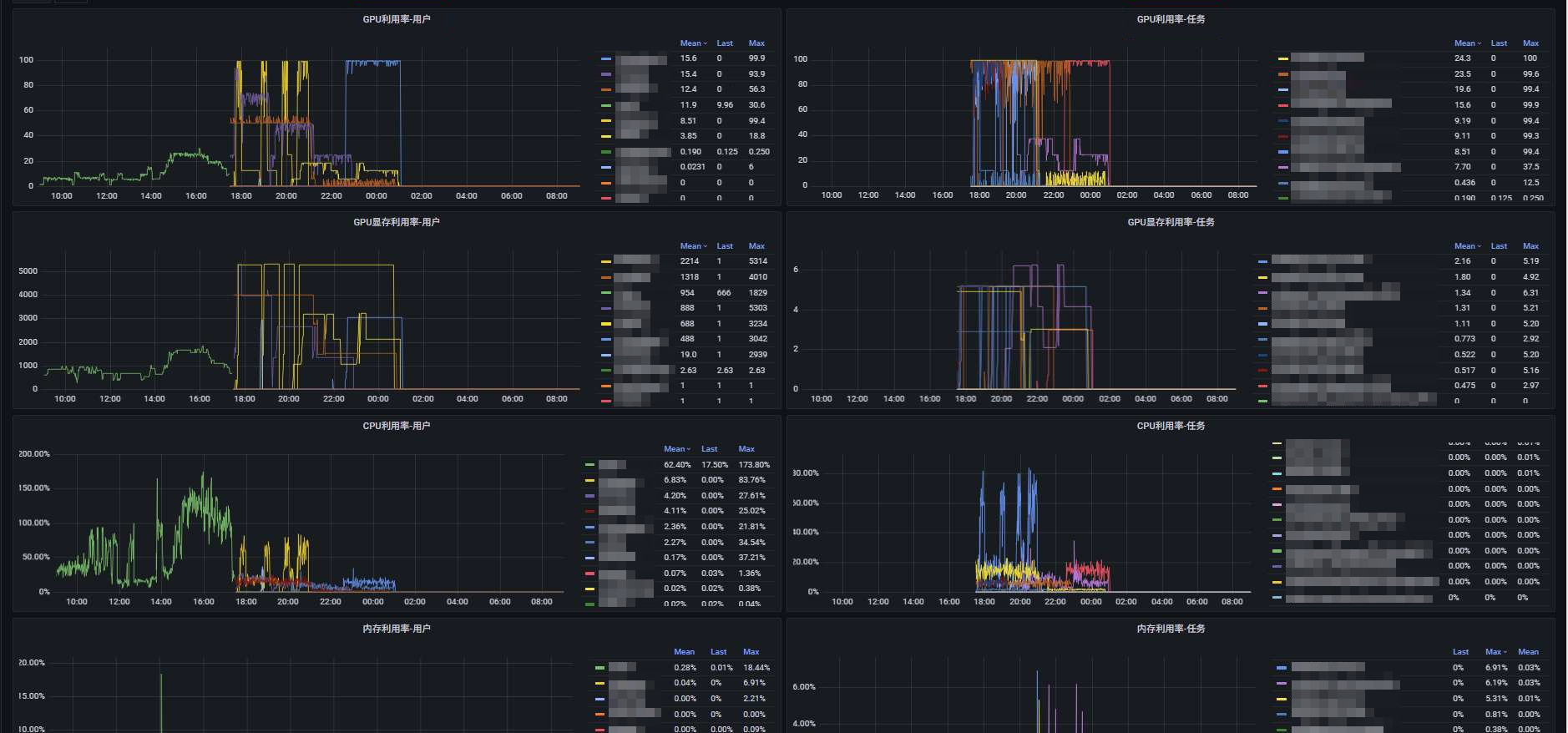

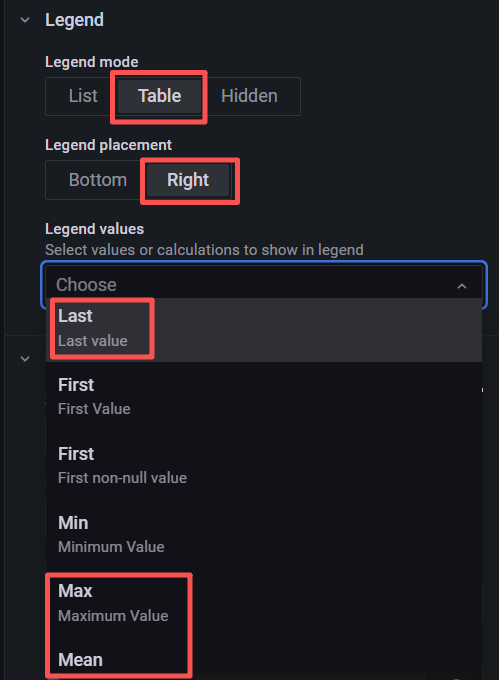

看板整体分为用户和任务两个维度，分别展示了GPU利用率、GPU显存、CPU利用率、内存利用率，每项指标展示last、mean、max三项指标。可根据三项指标进行排序，也可在最上方对用户进行筛选，单独查看某用户/某几个用户的信息，帮助识别资源利用率低的任务和这些任务归属于哪些用户下，以便及时进行清理、提高资源利用的效率。看板效果如下：

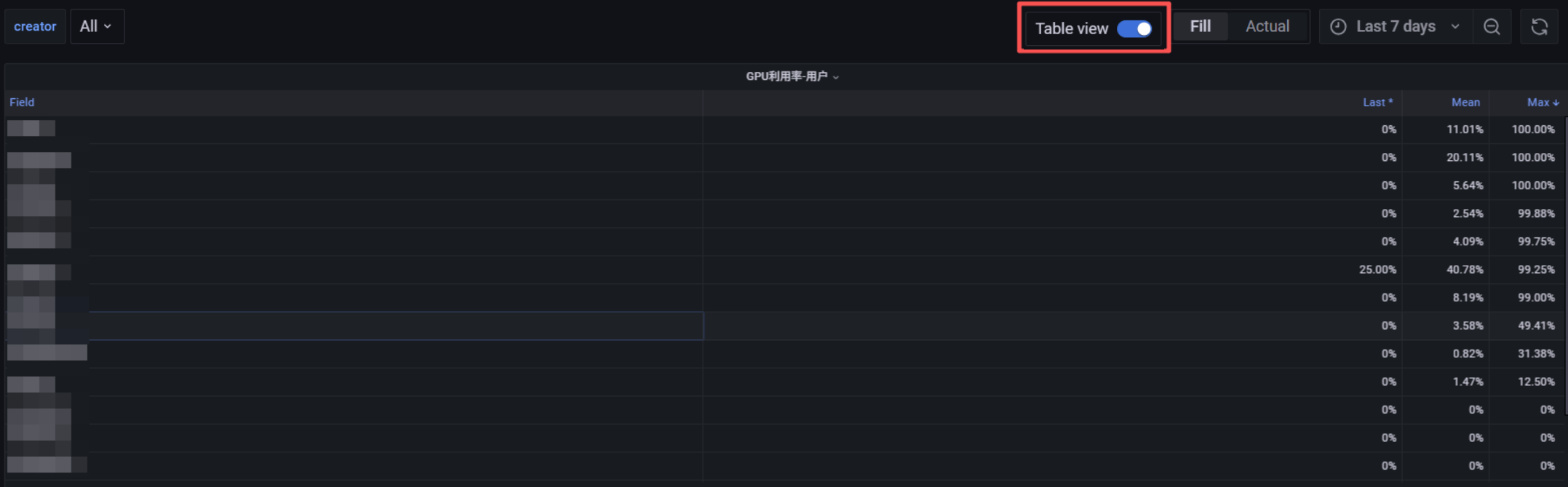

表格

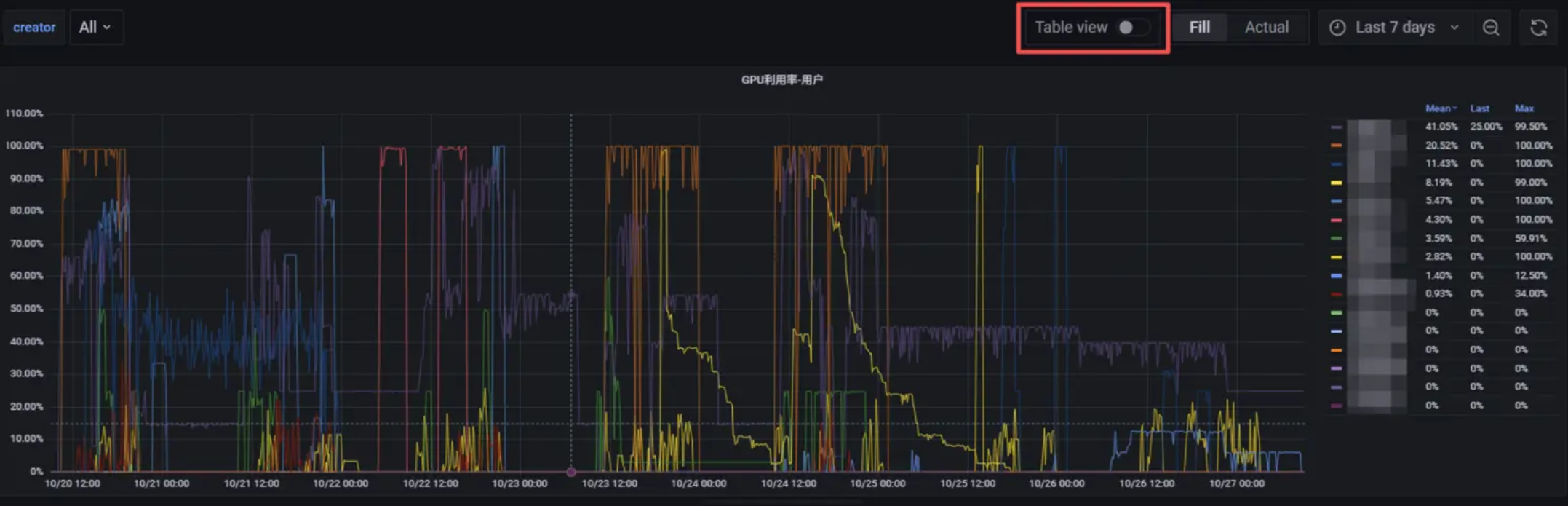

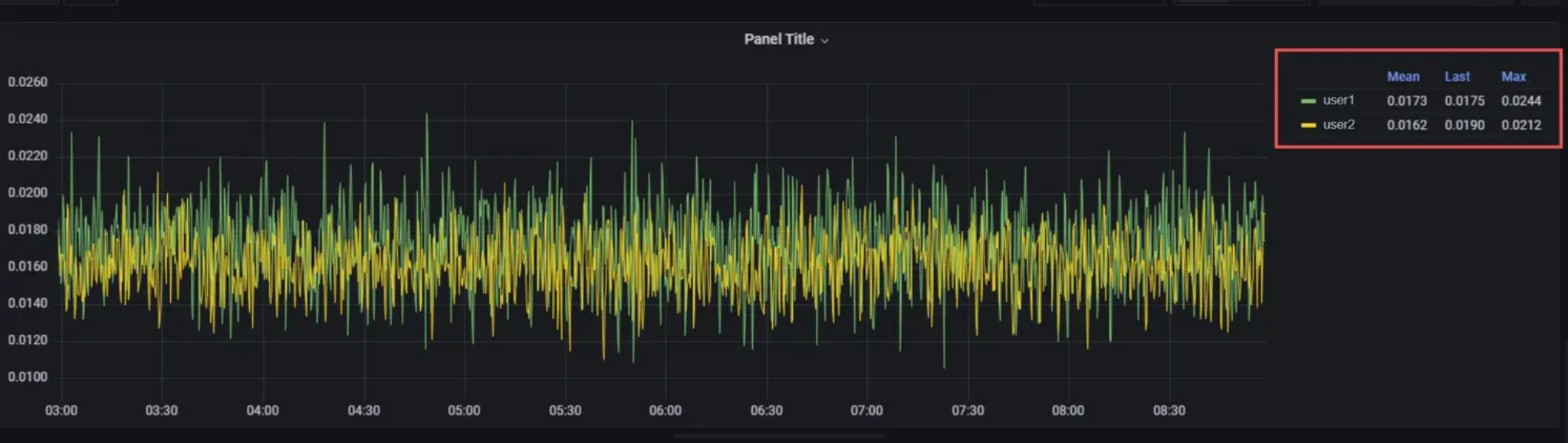

折线图

配置示例

下面以CPU利用率-用户指标为例，说明每个面板的配置方法和PromQL详解

创建面板

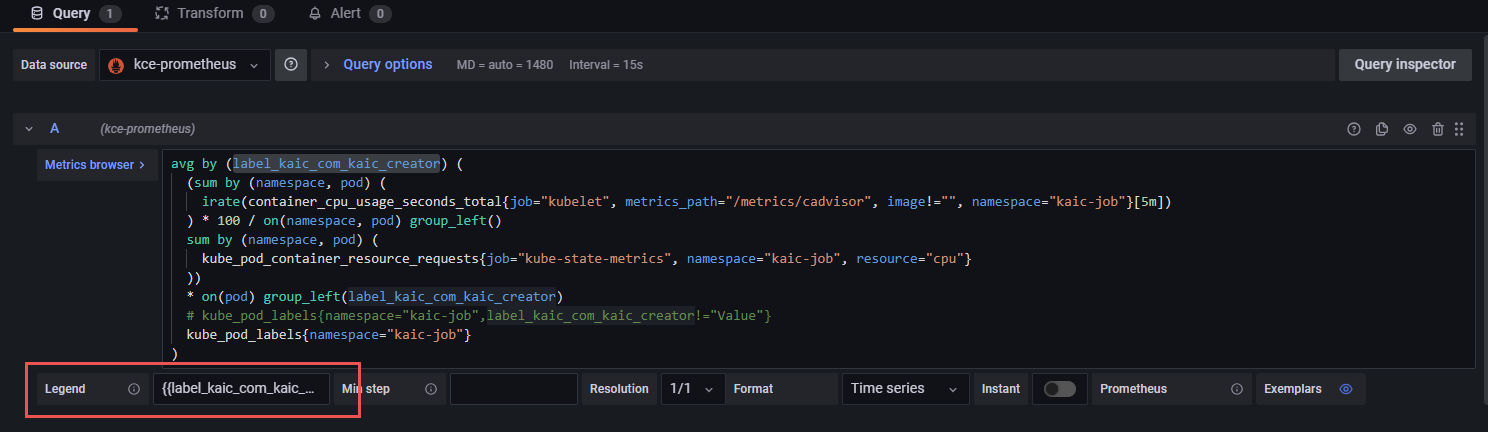

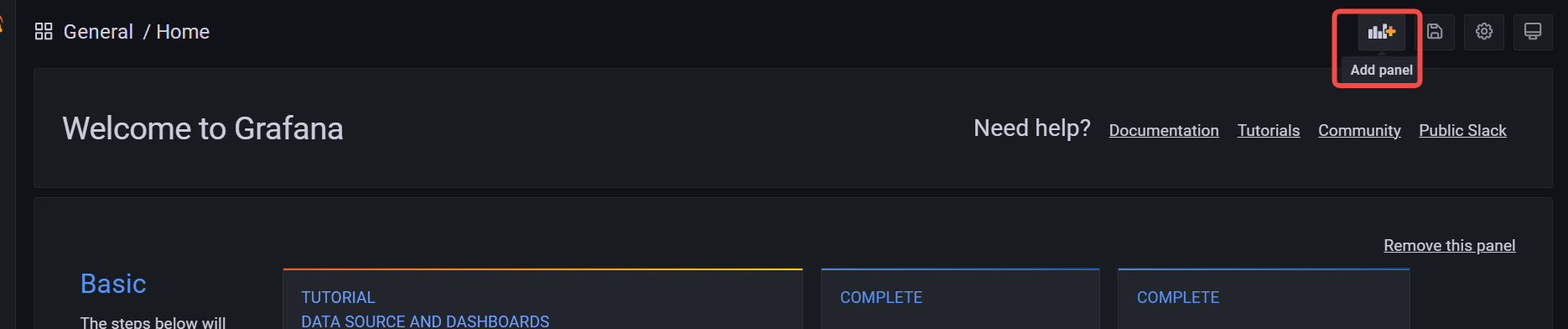

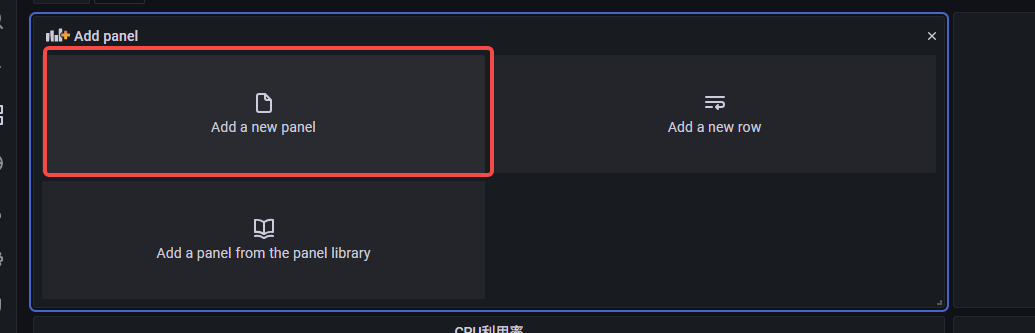

1.点击add panel	3.输入PromQL语句

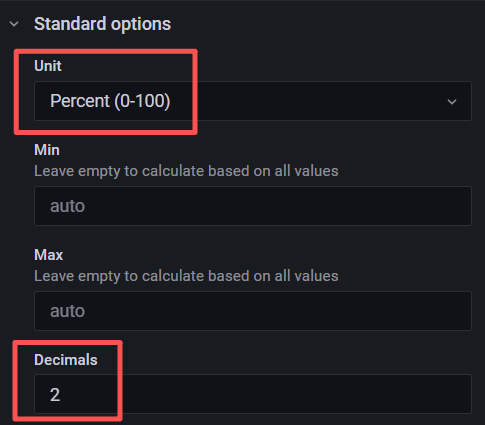

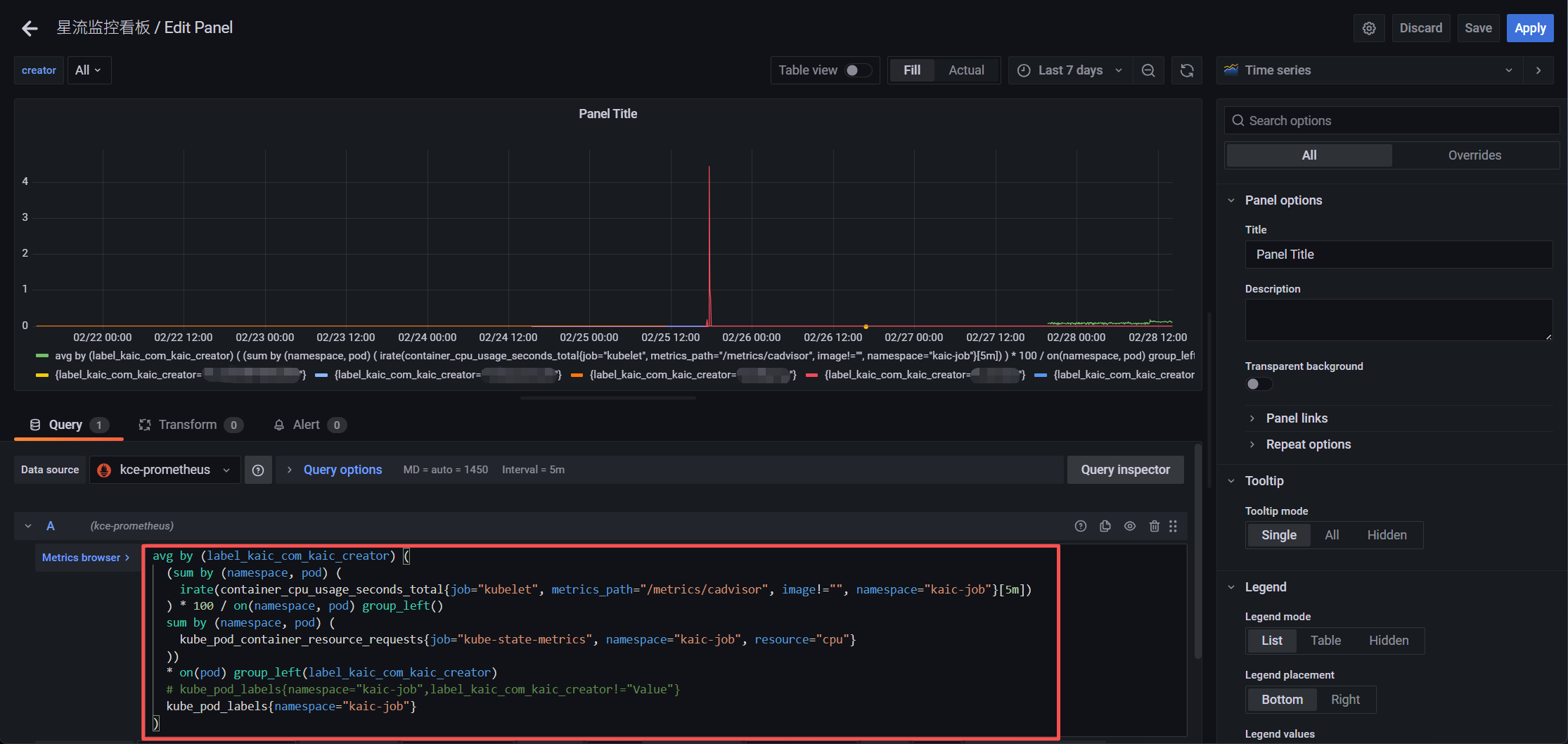

2.创建一个新的面板

PromQL详解

CPU利用率-用户指标的PromQL如下：

avg by (label_kaic_com_kaic_creator) (
  (sum by (namespace, pod) (
    irate(container_cpu_usage_seconds_total{job="kubelet", metrics_path="/metrics/cadvisor", image!="", namespace="kaic-job"}[5m])
  ) * 100 / on(namespace, pod) group_left()
  sum by (namespace, pod) (
    kube_pod_container_resource_requests{job="kube-state-metrics", namespace="kaic-job", resource="cpu"}
  ))
  * on(pod) group_left(label_kaic_com_kaic_creator)
  kube_pod_labels{namespace="kaic-job"}
)

步骤分解

计算实际CPU使用量 → A
获取CPU请求量 → B
计算使用率 → A*100/B
关联创建者标签 → 添加创建者信息
按创建者聚合 → 求每个创建者的平均值
输出正确结果

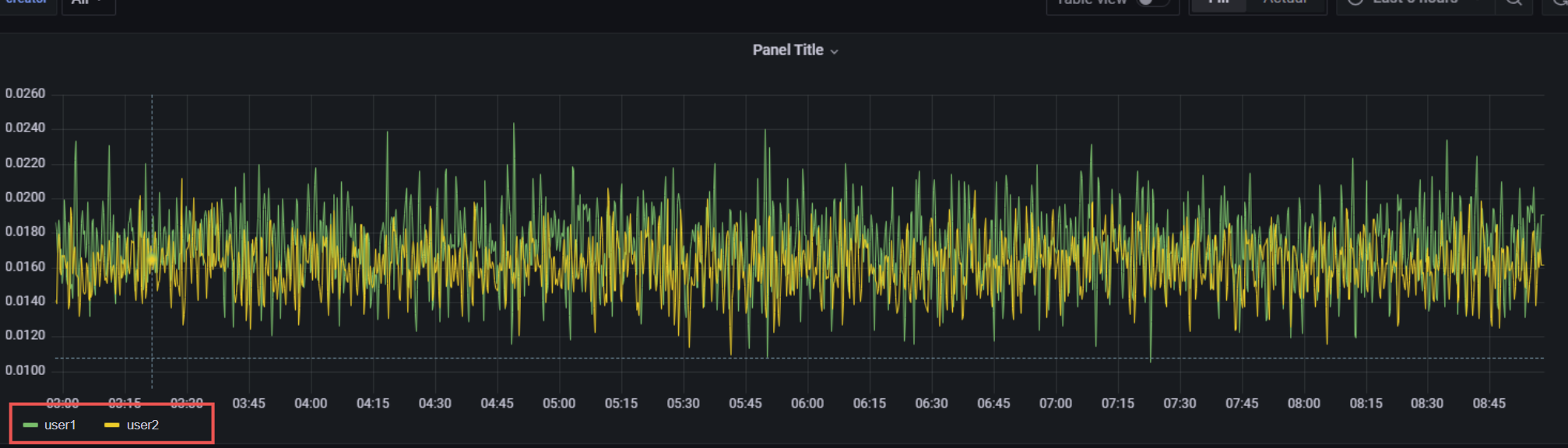

关联按用户筛选

代码段 1：计算 CPU 使用率

sum by (namespace, pod) (
  irate(
    container_cpu_usage_seconds_total{
      job="kubelet",
      metrics_path="/metrics/cadvisor",
      image!="",
      namespace="kaic-job"
    }[5m]
  )
) * 100

分析：

irate(container_cpu_usage_seconds_total...[5m])：计算过去5分钟内CPU使用时间的瞬时增长率

sum by (namespace, pod)：按命名空间和Pod聚合所有容器的CPU使用量

*100：将结果转换为百分比形式

代码段 2：计算 CPU 请求量

/ on(namespace, pod) group_left()
sum by (namespace, pod) (
  kube_pod_container_resource_requests{
    job="kube-state-metrics",
    namespace="kaic-job",
    resource="cpu"
  }
)

分析：

kube_pod_container_resource_requests：获取Pod的CPU请求资源量

sum by (namespace, pod)：聚合每个Pod的总CPU请求

/ on(namespace, pod) group_left()：按namespace和pod进行除法运算

代码段 3：关联创建者标签

* on(pod) group_left(label_kaic_com_kaic_creator)
kube_pod_labels{
  namespace="kaic-job",
  label_kaic_com_kaic_creator=~"$creator"
}

分析：

*on(pod)：通过pod名称进行关联（这里用乘法但实际是标签关联）

group_left(label_kaic_com_kaic_creator)：将创建者标签添加到结果中

kube_pod_labels：获取Pod的标签信息

label_kaic_com_kaic_creator=~"$creator"：过滤特定的创建者（使用变量）

代码段 4：按创建者求平均值

avg by (label_kaic_com_kaic_creator) ( ... )

分析：

avg by (label_kaic_com_kaic_creator)：按创建者标签对结果求平均值

添加筛选

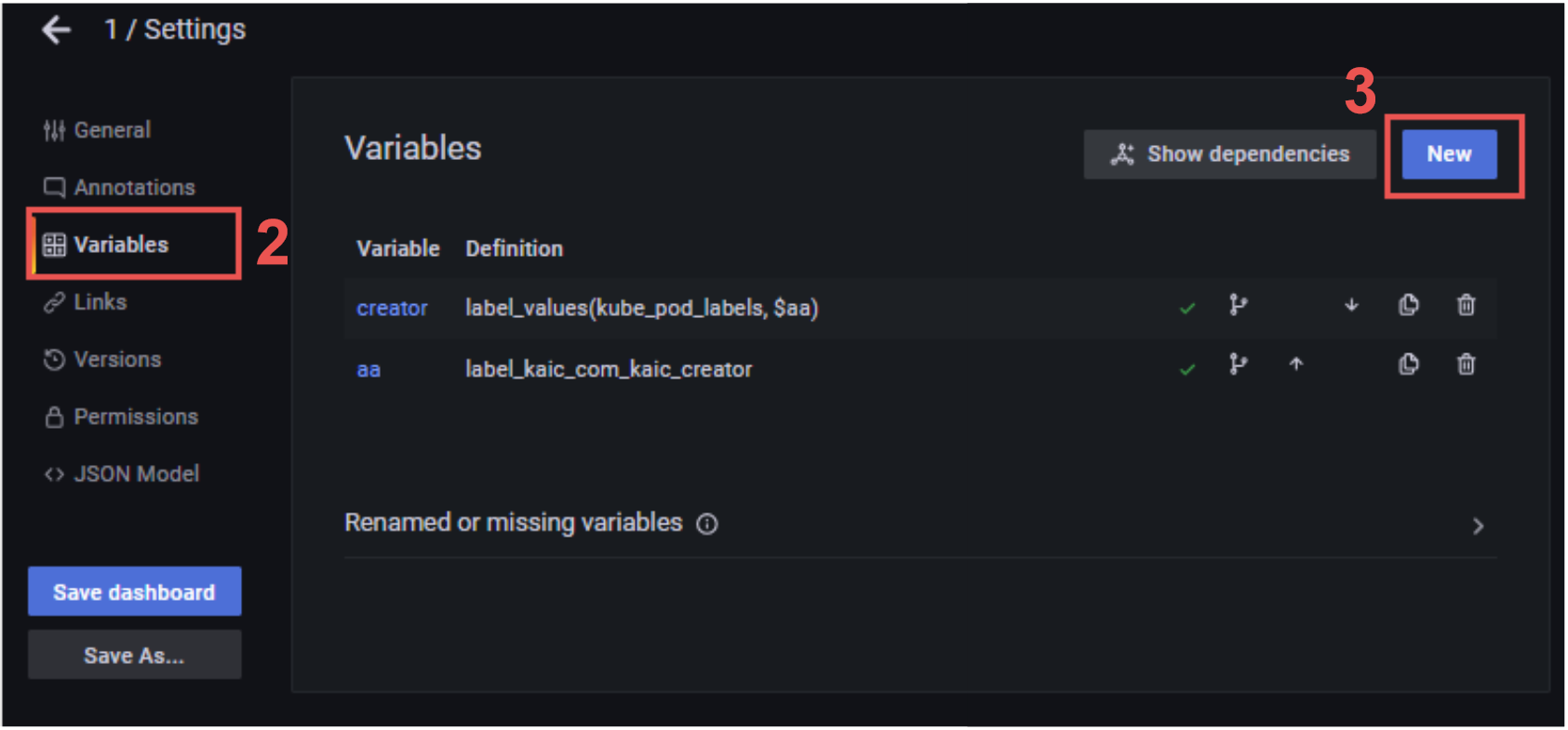

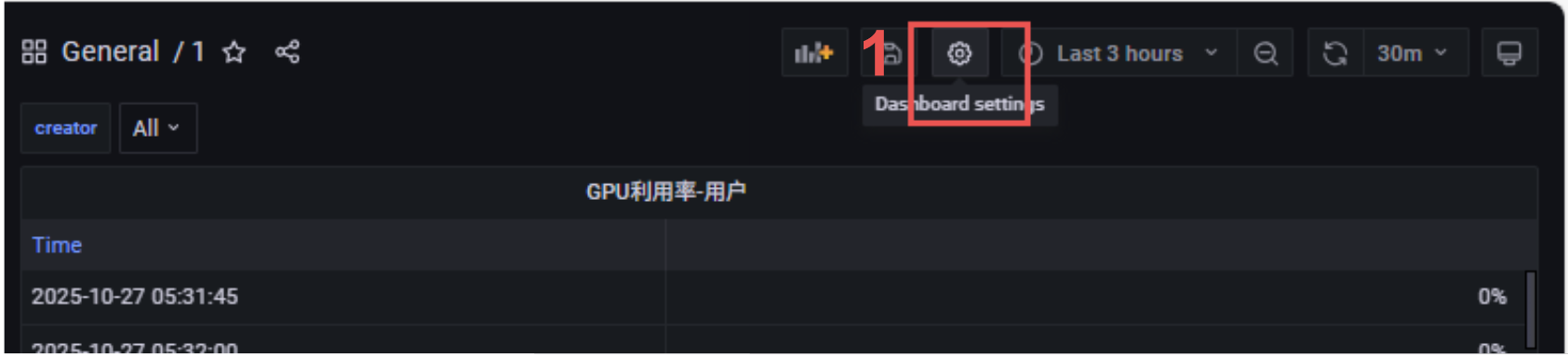

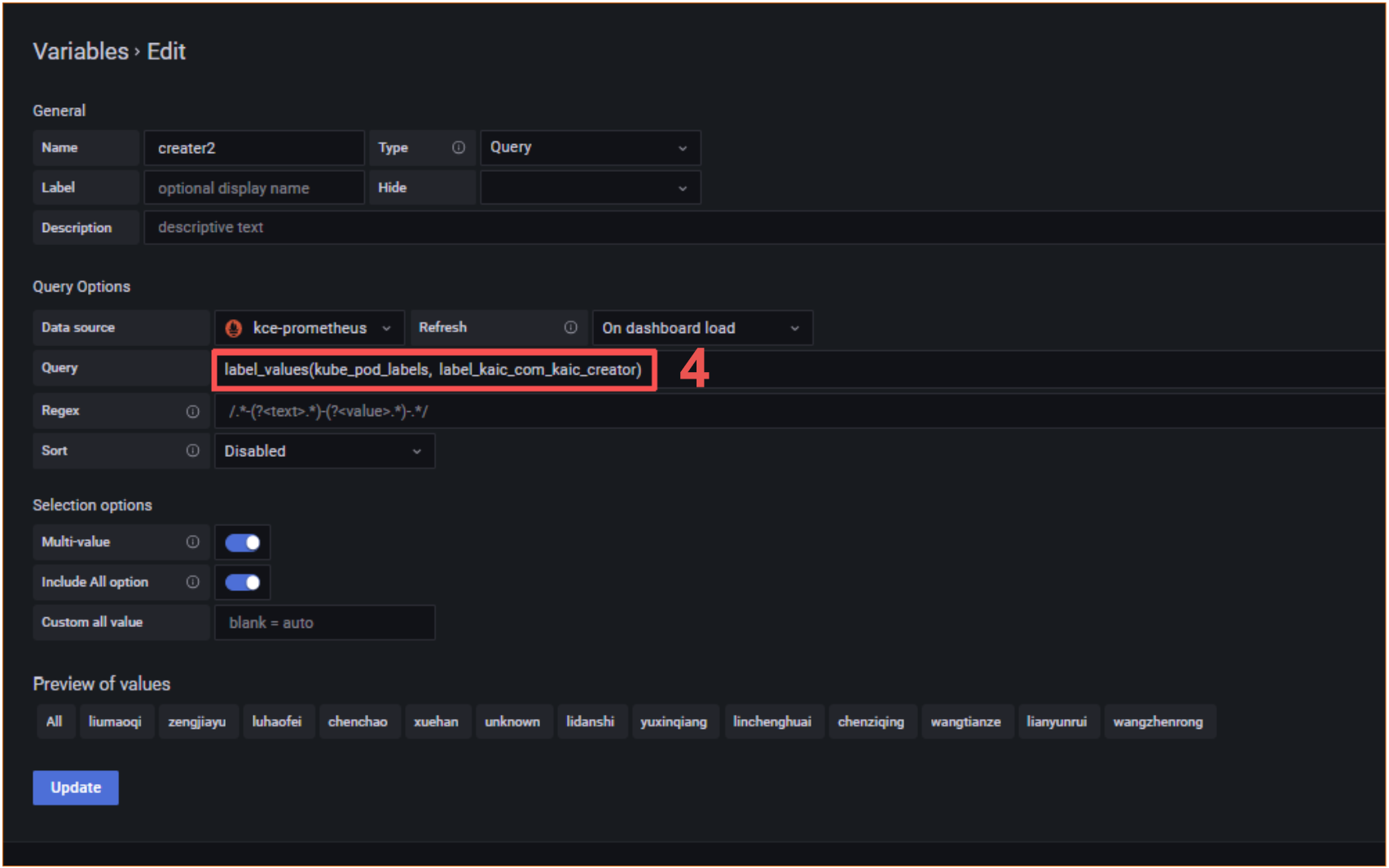

点击settings，找到Variables，点击New，新增一行变量。

此处的需求是整个页面的图表支持按照用户进行筛选，故添加creator变量，qurey为：

label_values(kube_pod_labels,  label_kaic_com_kaic_creator)

作用为：从kube_pod_labels指标中，提取所有不同的label_kaic_com_kaic_creator 标签值。

添加完变量后，需修改所有图表中的PromQL，将creator以参数形式添加。后续所有针对变量的操作都会与图表联动。

avg by (label_kaic_com_kaic_creator) (
  (sum by (namespace, pod) (
    irate(container_cpu_usage_seconds_total{job="kubelet", metrics_path="/metrics/cadvisor", image!="", namespace="kaic-job"}[5m])
  ) * 100 / on(namespace, pod) group_left()
  sum by (namespace, pod) (
    kube_pod_container_resource_requests{job="kube-state-metrics", namespace="kaic-job", resource="cpu"}
  ))
  * on(pod) group_left(label_kaic_com_kaic_creator)
  kube_pod_labels{namespace="kaic-job",label_kaic_com_kaic_creator=~"$creator"}  # 增加 label_kaic_com_kaic_creator=~"$creator" ，针对creator进行筛选
)
