最近更新时间：2025-09-22 19:46:02

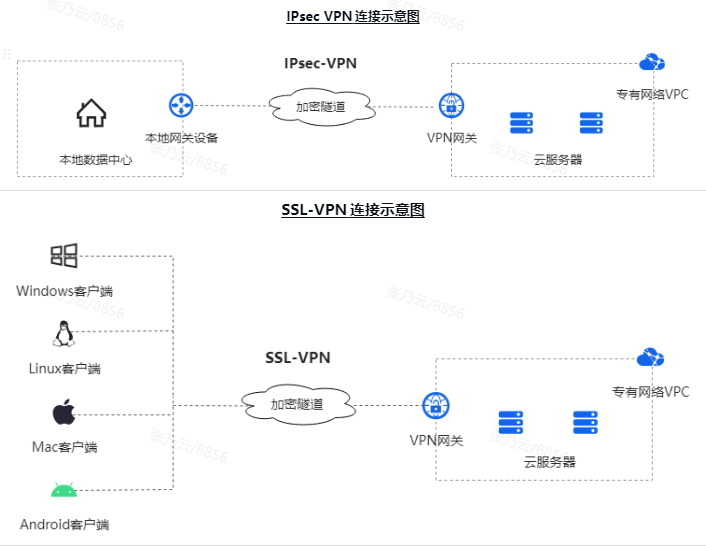

基于Internet，通过加密通道将企业数据中心、办公网或终端与专有网络（VPC）安全可靠连接起来的服务。目前存在IPsec VPN和SSL VPN两种协议方式，满足分支互联、移动办公等接入场景。
金山云目前只支持IPsec VPN，不支持SSL VPN。
VPN网关是虚拟私有网络建立VPN连接的出口网关，与客户网关（客户IDC侧的IPsecVPN服务网关）配合使用，缺一不可
客户网关是指客户IDC机房的IPsecVPN服务网关，客户网关需与金山云VPN网关配合使用，一个VPN网关可与多个客户网关建立加密的VPN网络通道。
VPN网关和客户网关建立后，即可建立VPN通道，用于虚拟私有网络和金山云外IDC之间的加密通信。当前VPN通道支持 IPsec加密协议，可满足绝大多数 VPN 连接的需求。
本案例以金山-腾讯为例进行演示，建议大家按照自身环境进行实操练习。
网络示意图：
• 需要具备金山云/腾讯云账号及对应的VPC资源。
• 需要管理员权限配置VPN网关。
• 确保安全组规则放通ICMP、VPN相关端口。

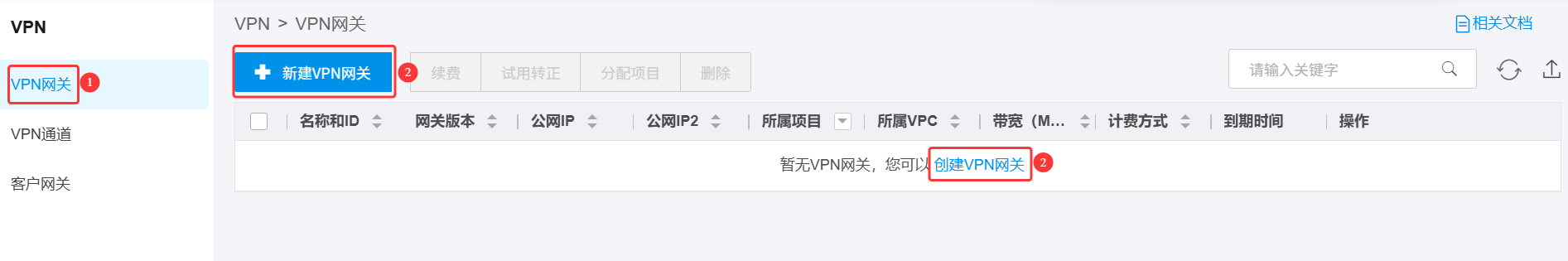

登录金山云控制台 → 选择 VPN服务 → 进入VPN网关页面 →新建VPN网关/创建VPN网关。

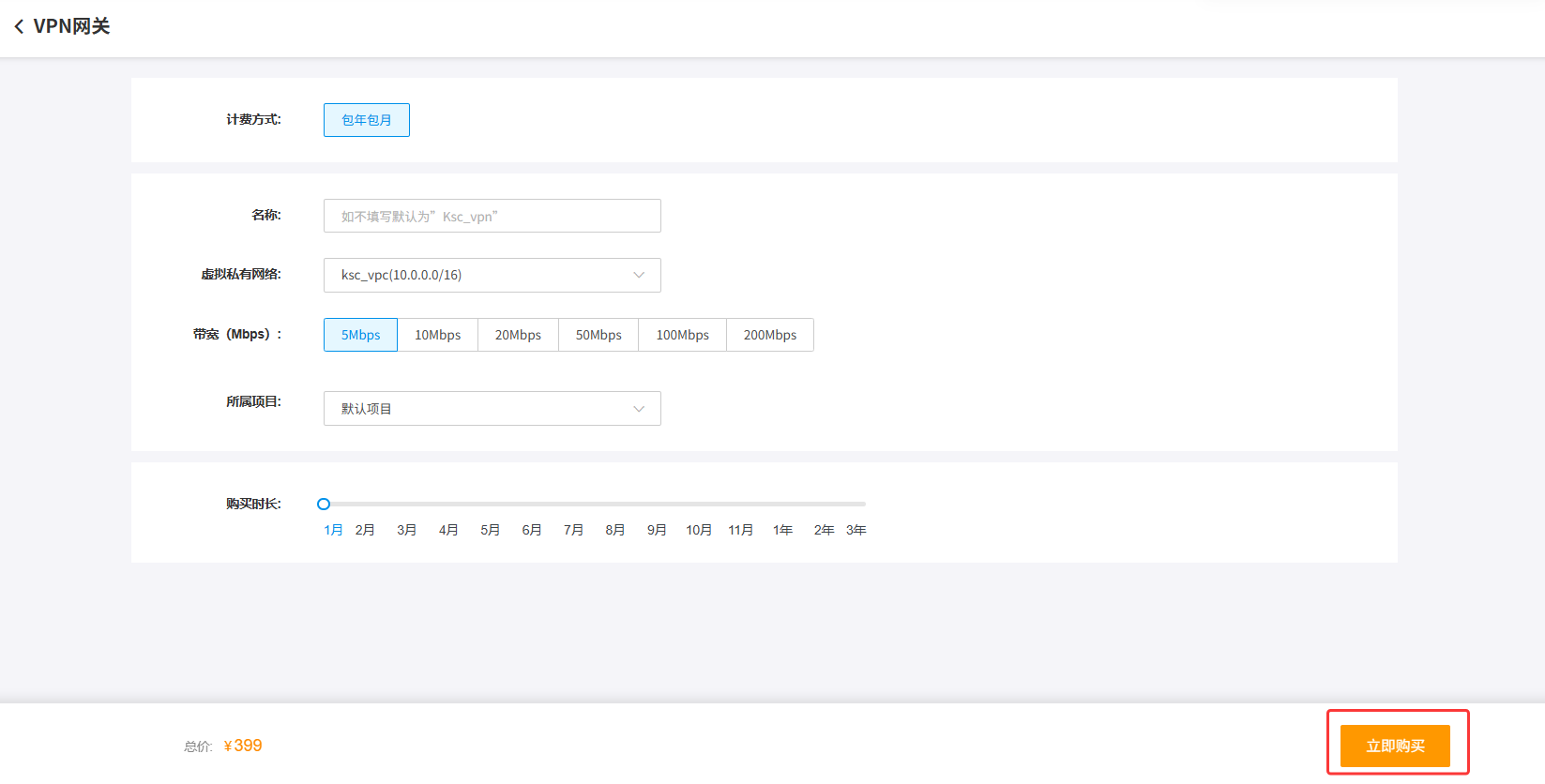

填写网关名称、绑定的VPC、带宽、所属项目等，填写完毕后，点击 立即购买。
创建时需选择正确的VPC网络，请确认所选VPC与目标IDC互通需求一致，否则后续路由不可达。

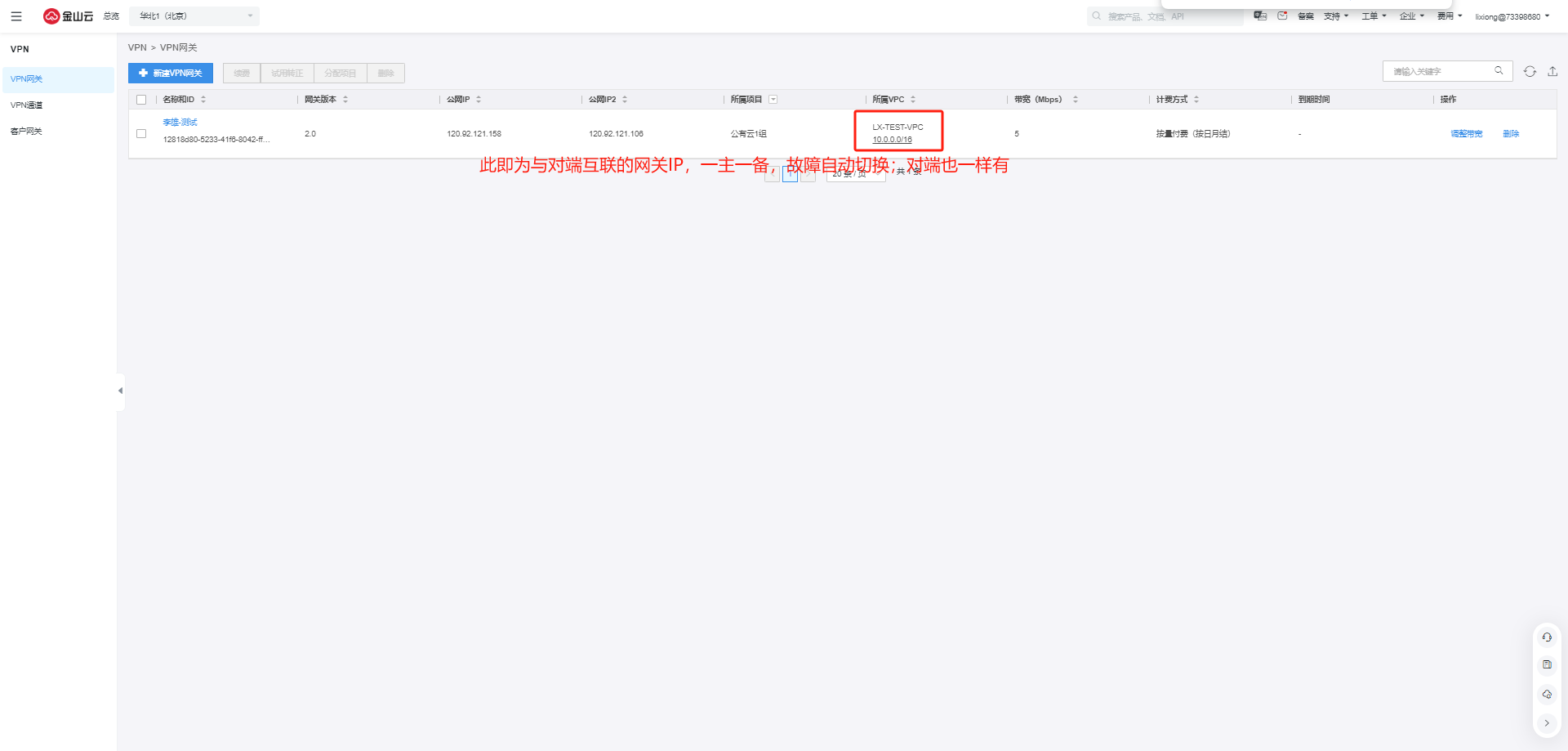

VPN网关创建成功后，即可在VPN网关列表中查看。

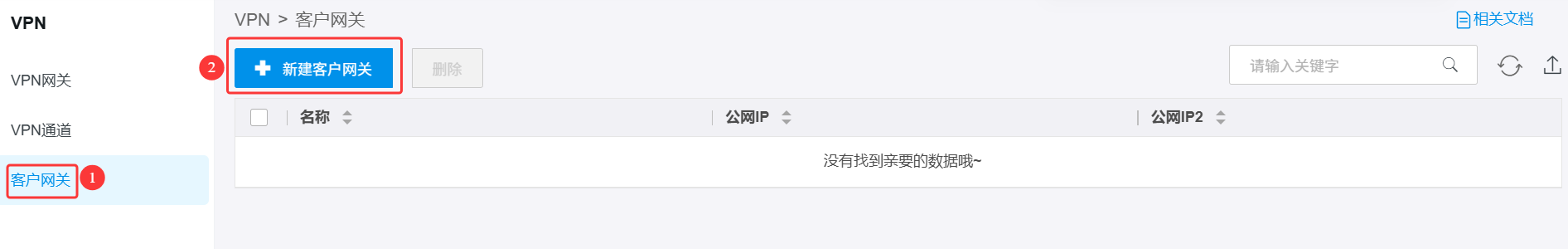

登录金山云控制台 → 选择VPN服务 → 进入客户网关页面 →新建客户网关。

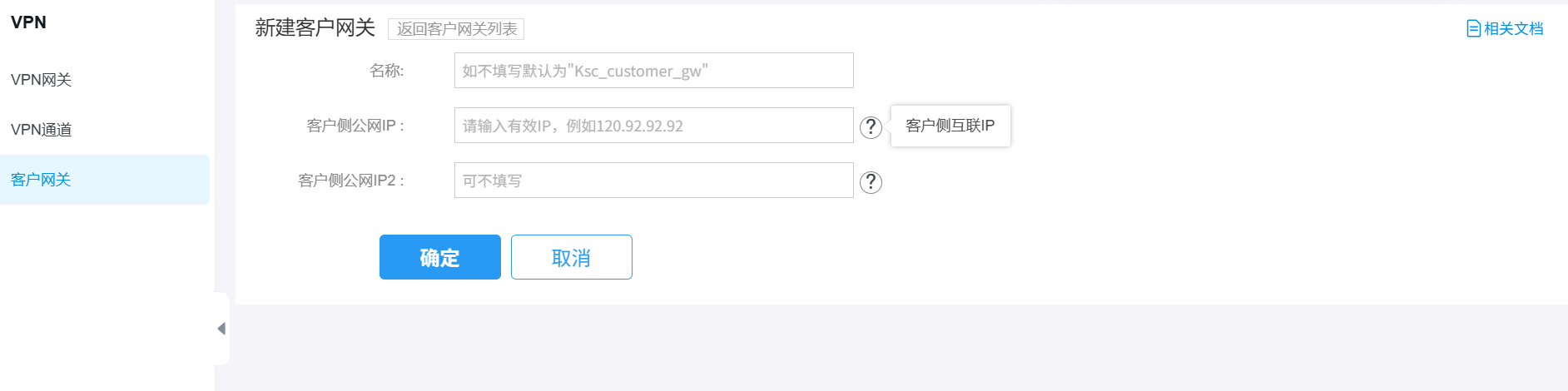

点击 新建客户网关，填写名称、对端IDC侧公网IP和相关参数，填写完毕后，点击确定。
客户网关需与金山云VPN网关配合使用，填写前需先确认对端网关的互联IP。

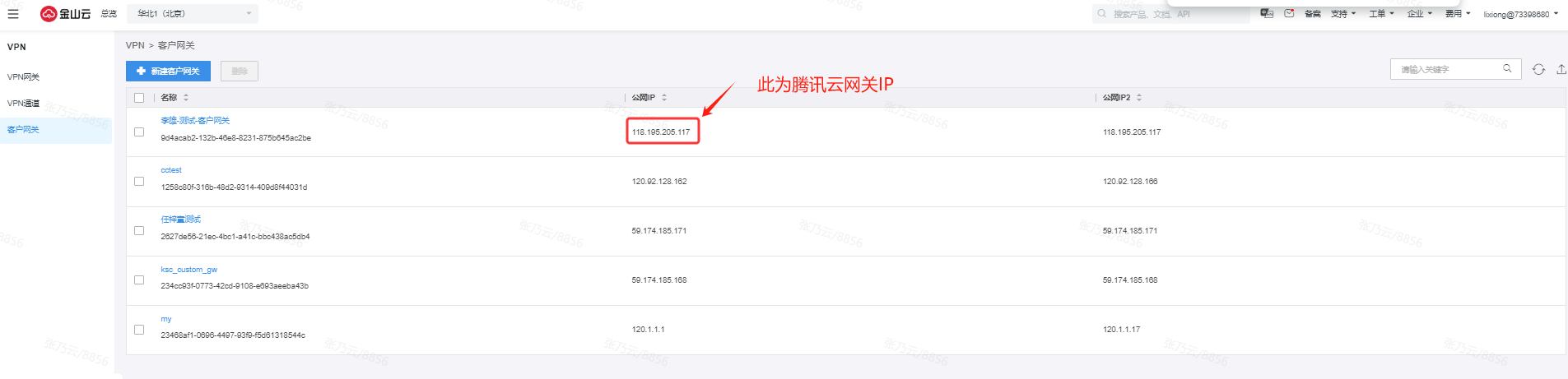

客户网关创建成功后，即可在客户网关列表中查看。

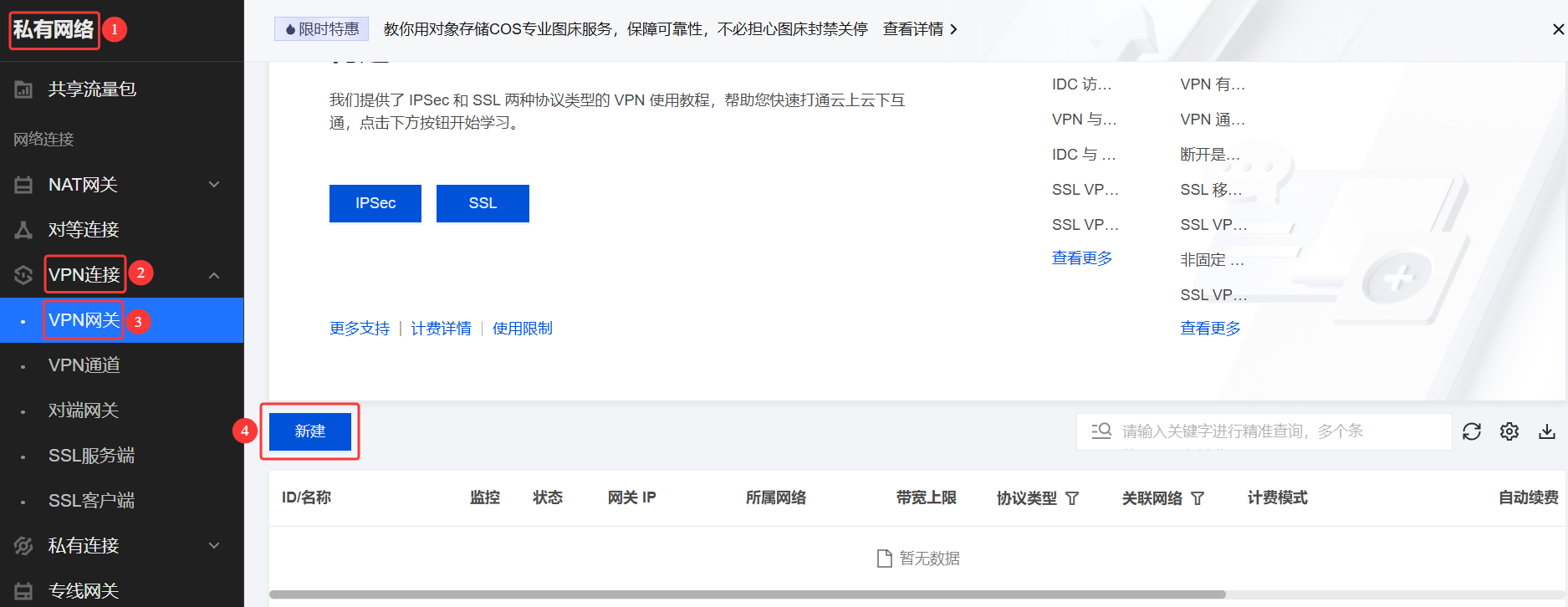

登录腾讯云控制台 → 进入 私有网络服务 →VPN连接列表 → 进入VPN网关页面 →新建VPN网关。

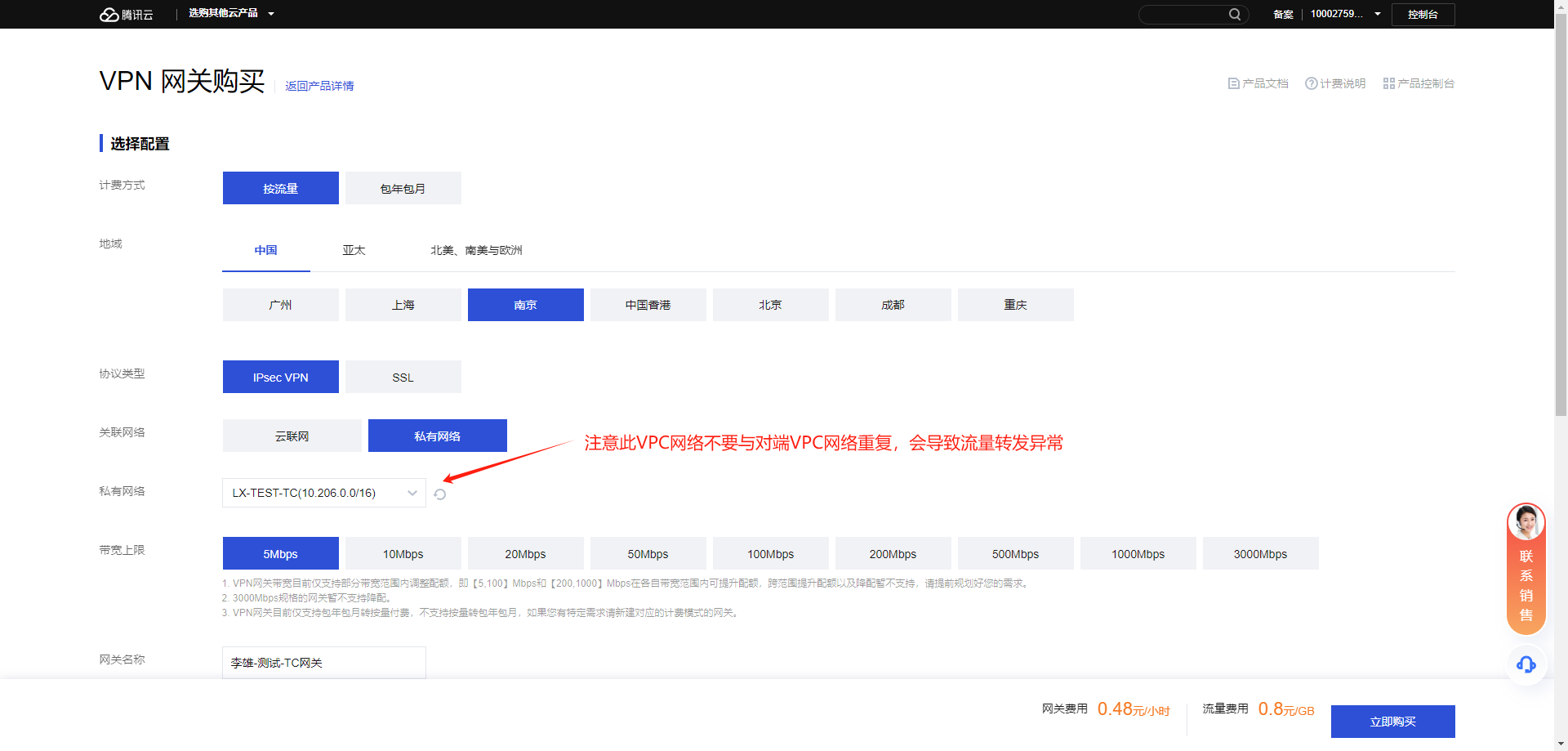

填写计费方式、地域、协议类型、VPC、带宽等参数，填写完毕后，点击 立即购买。
注意填写的“私有网络”参数不要与对端VPC网络重复，会导致流量转发异常。

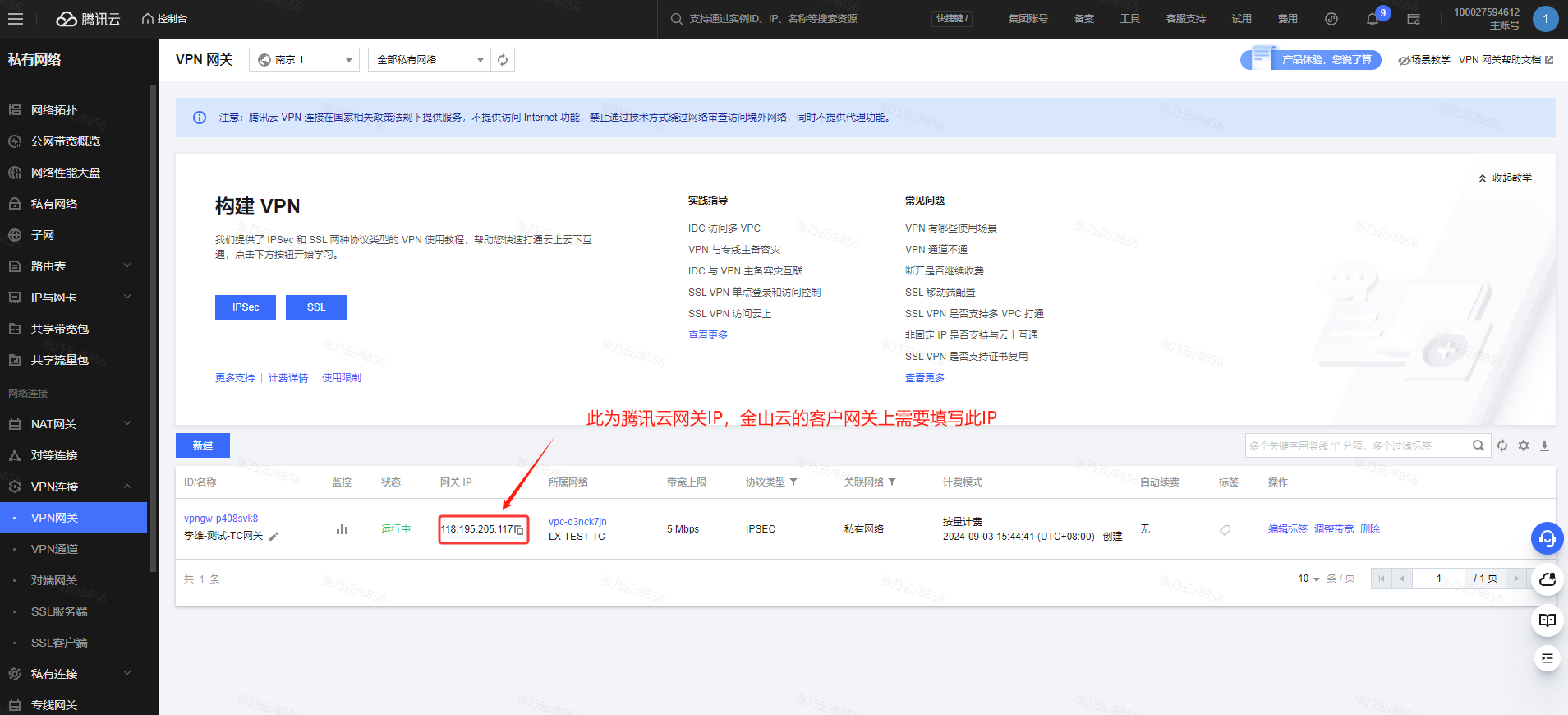

VPN网关创建成功后，即可在VPN网关列表中查看。

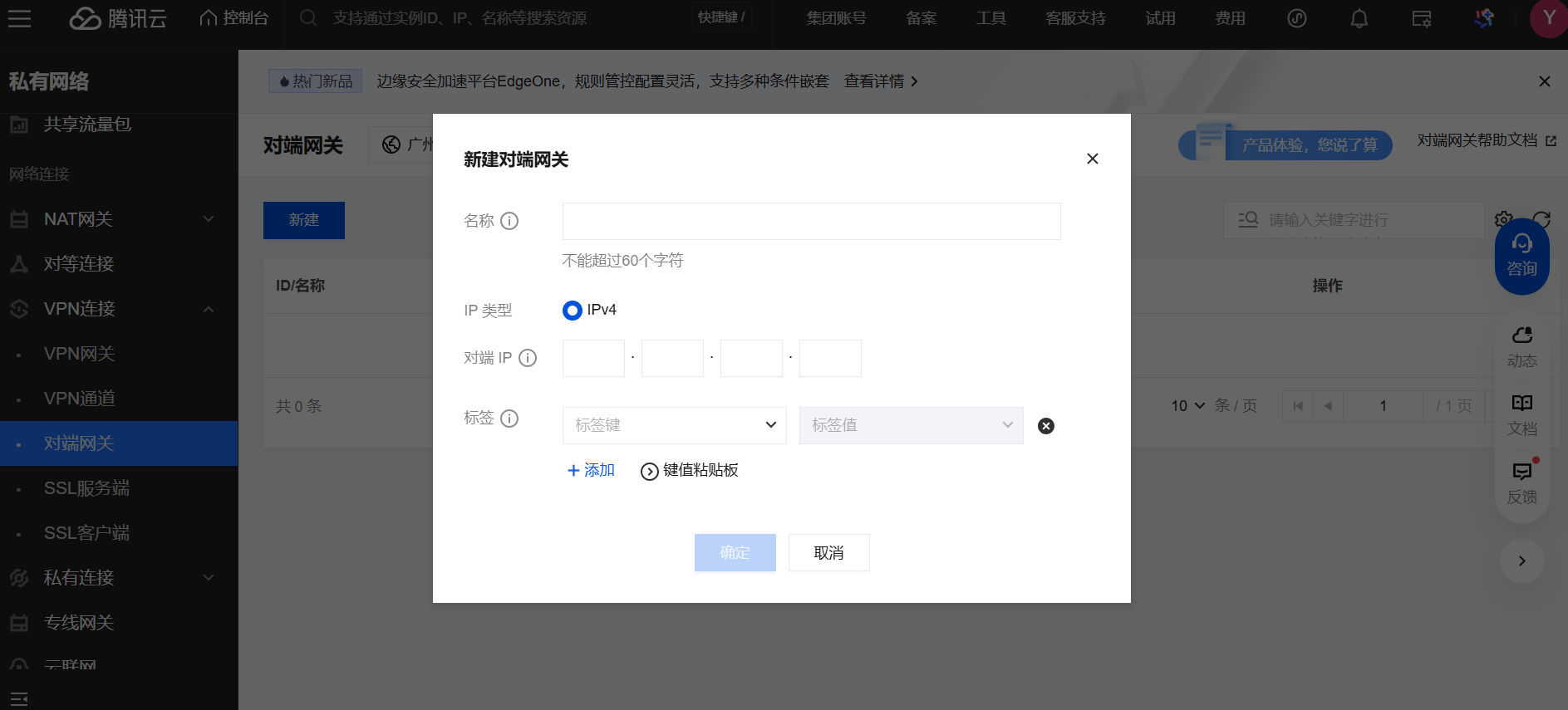

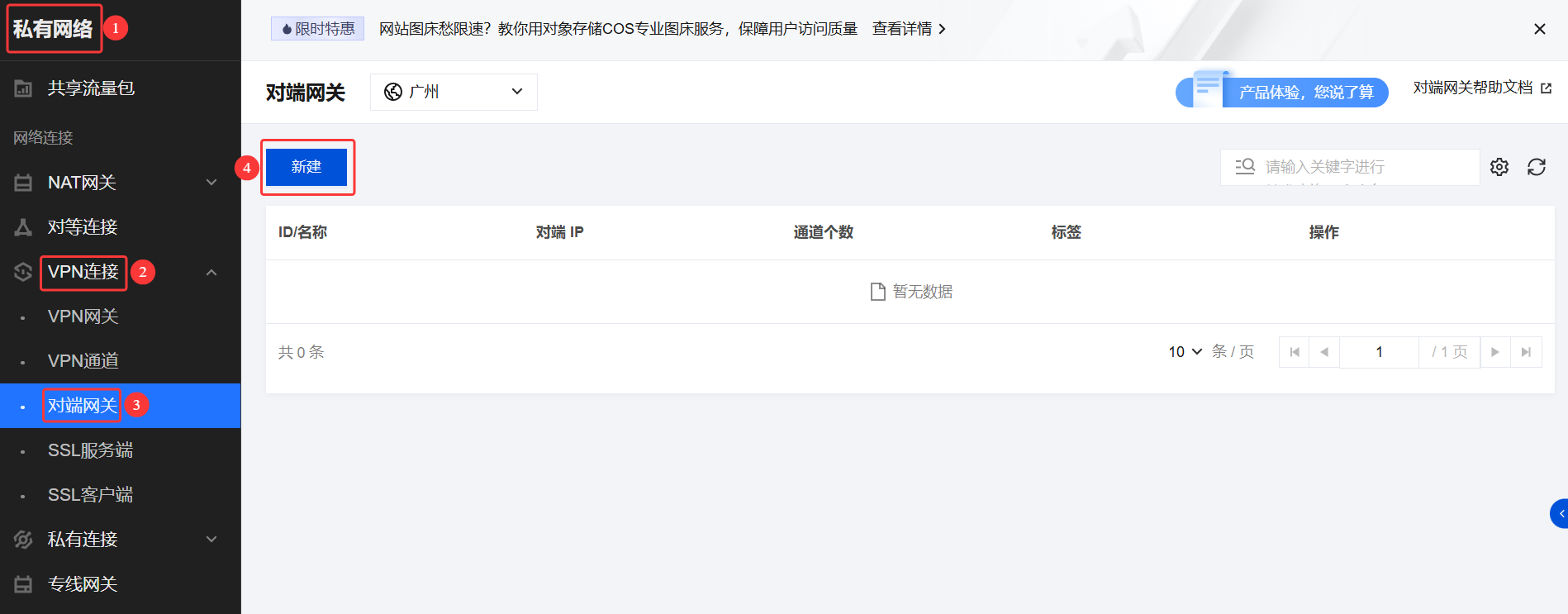

登录腾讯云控制台 → 进入 私有网络服务 →VPN连接列表 → 进入对端网关页面 →新建对端网关。
填写名称、对端IP等参数，填写完毕后，点击确定。
确保参数与金山云侧保持一致，若参数不一致会导致认证失败，无法建立VPN通道。

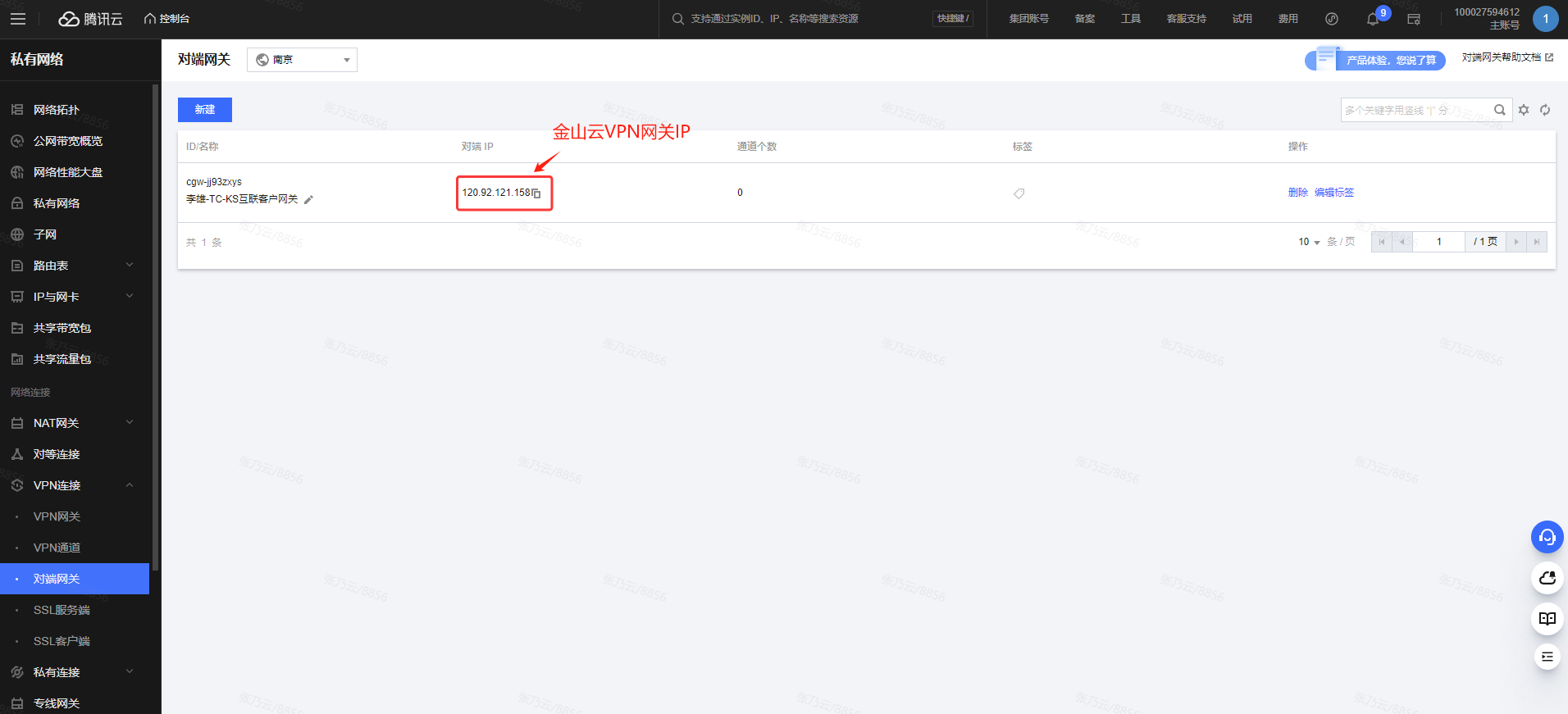

对端网关创建成功后，即可在对端网关列表中查看。

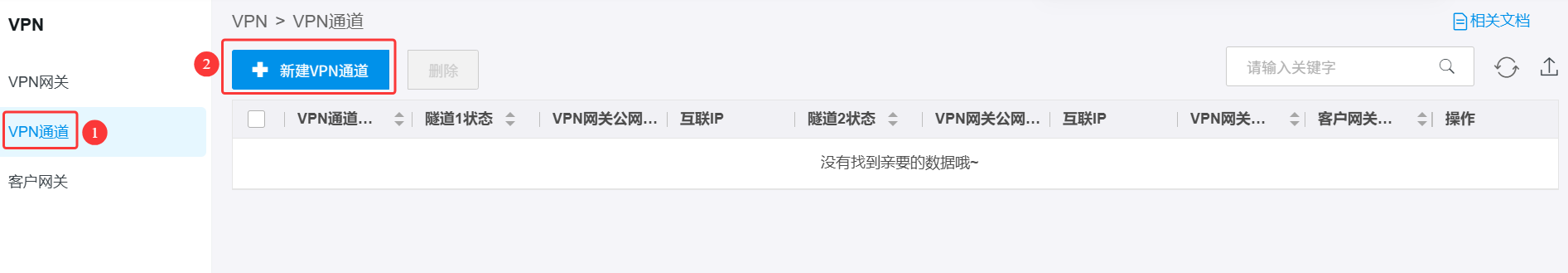

登录金山云控制台 → 选择 VPN服务 → 进入VPN通道页面 →新建VPN通道。

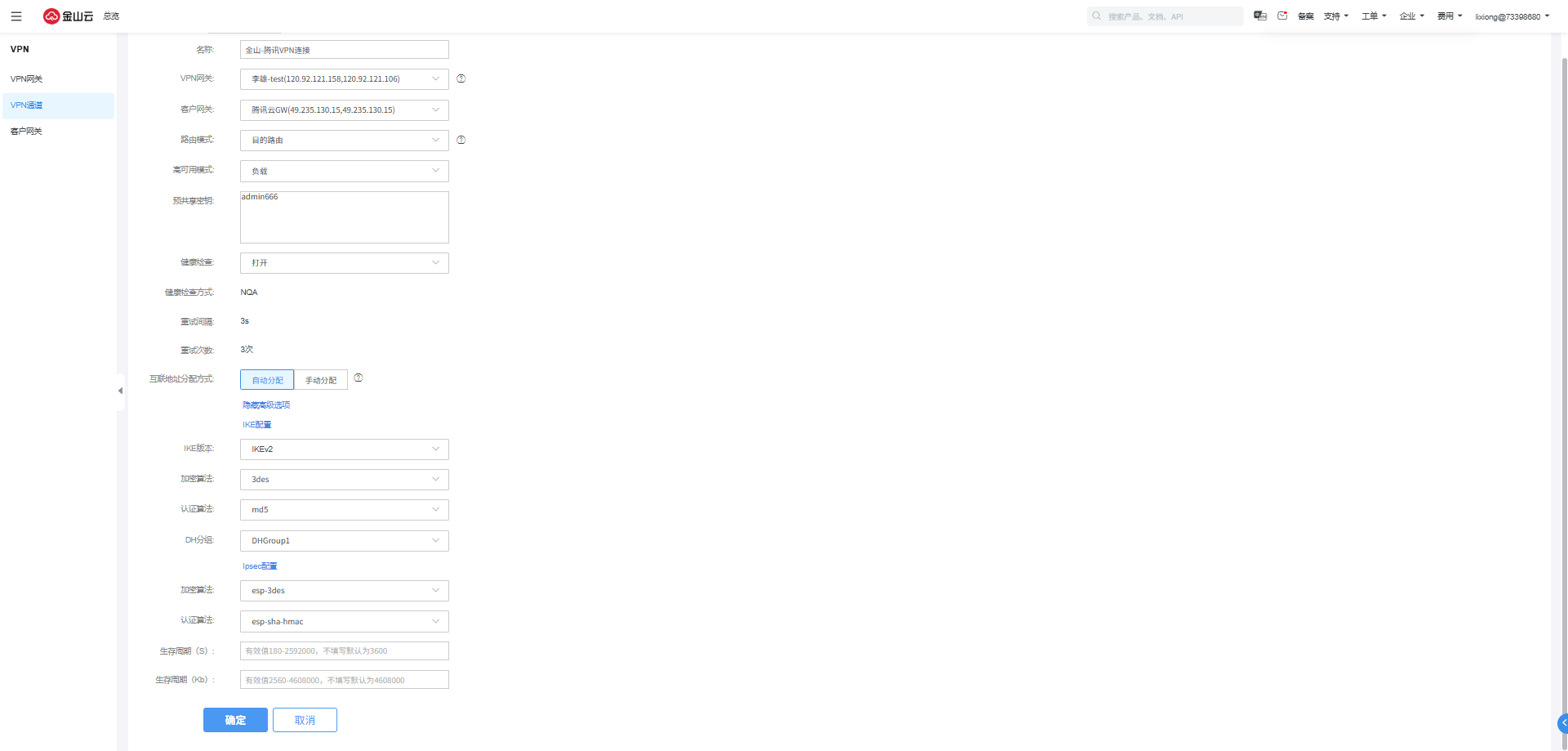

在金山云控制台配置VPN通道，填写对端参数，填写完毕后，点击确定。
参数错误会导致通道无法建立，影响业务网络连通。请仔细参照下方参数的注意事项说明进行填写。
参数 | 注意事项说明 |
VPN网关+客户网关 | VPN网关和客户网关会自动选择最新创建的两个网关，填写参数时注意选择正确的网关 |
路由模式 | 路由模式有两种模式：感兴趣流和目的路由，其中感兴趣流无需在VPN网关配置额外路由。 |
高可用模式 | 高可用模式有两种模式：负载和主备。 |
预共享密钥 | 预共享密钥在建立通道时会验证，需要保持双端一致。 |
健康检查 | 健康检查用于检查通道是否正常，默认关闭，建议开启，注意开启后如果下方的互联IP配置错误，会导致通道正常但是内网不通。 |
金山侧互联IP+客户侧互联IP | 双端健康检查IP不是VPN网关公网IP，不可与VPC重复，注意金山云侧填写IP段/30 |
高级选项参数 | 高级选项参数是通道认证各参数，需保证加密算法，DH分组，生存周期需保持一致。 |
以下为VPN网络示意图：

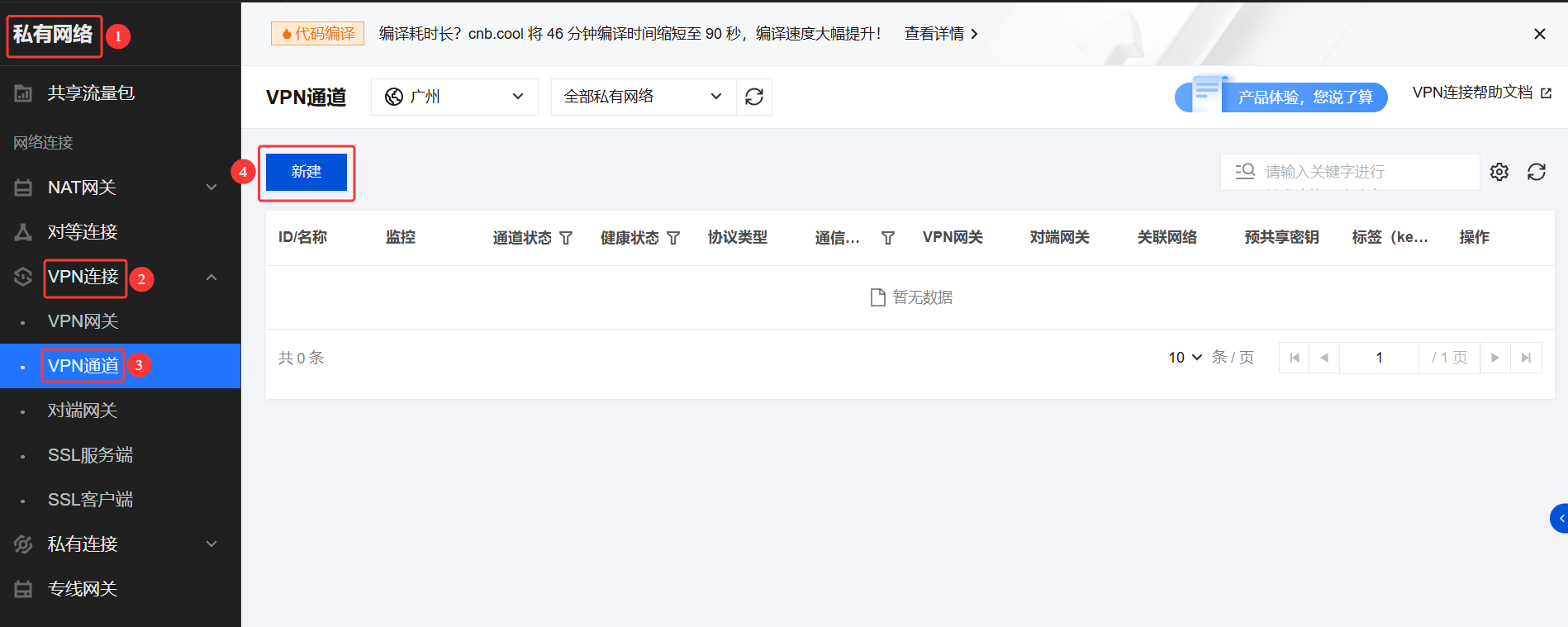

登录腾讯云控制台 → 进入 私有网络服务 →VPN连接列表 → 进入VPN通道页面 →新建VPN通道。

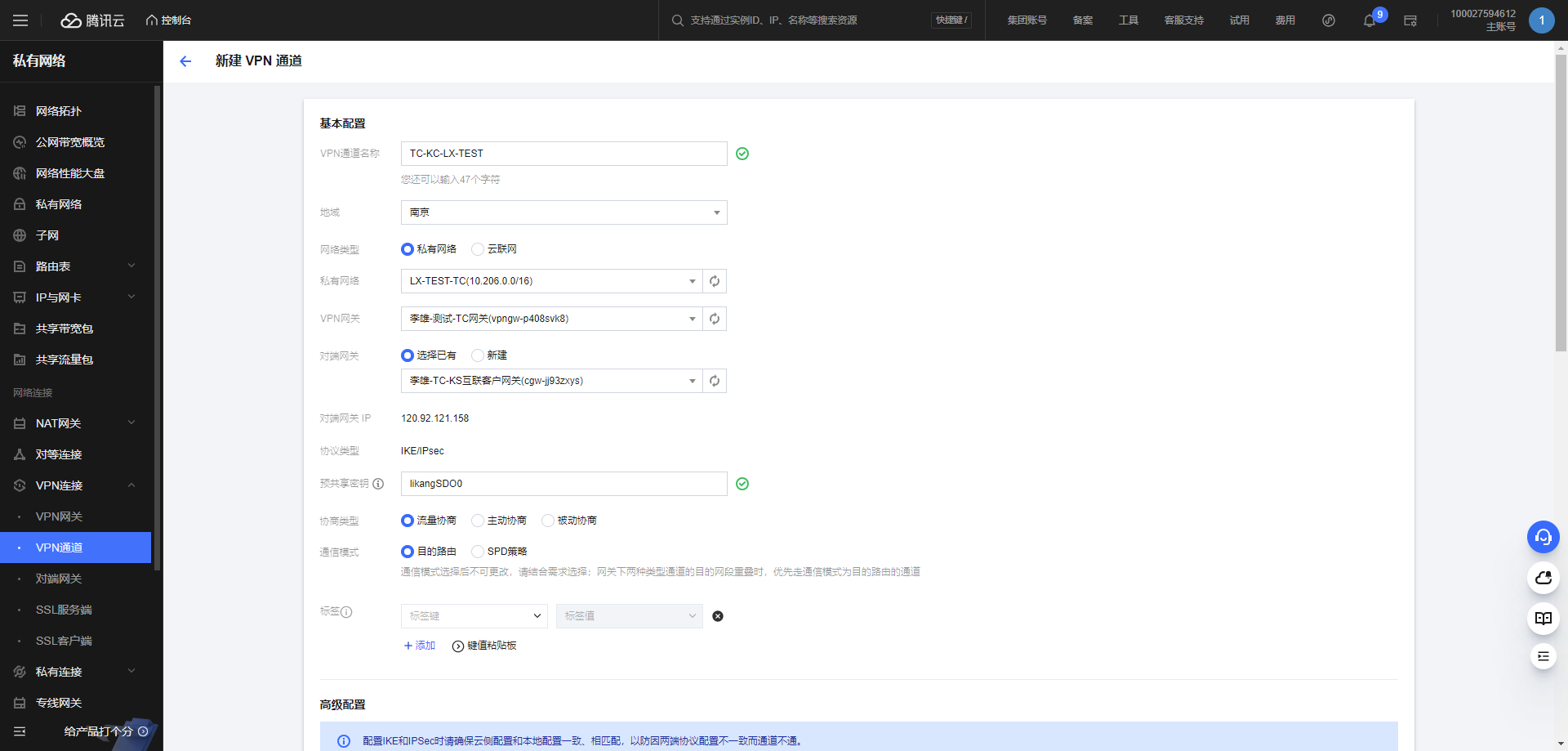

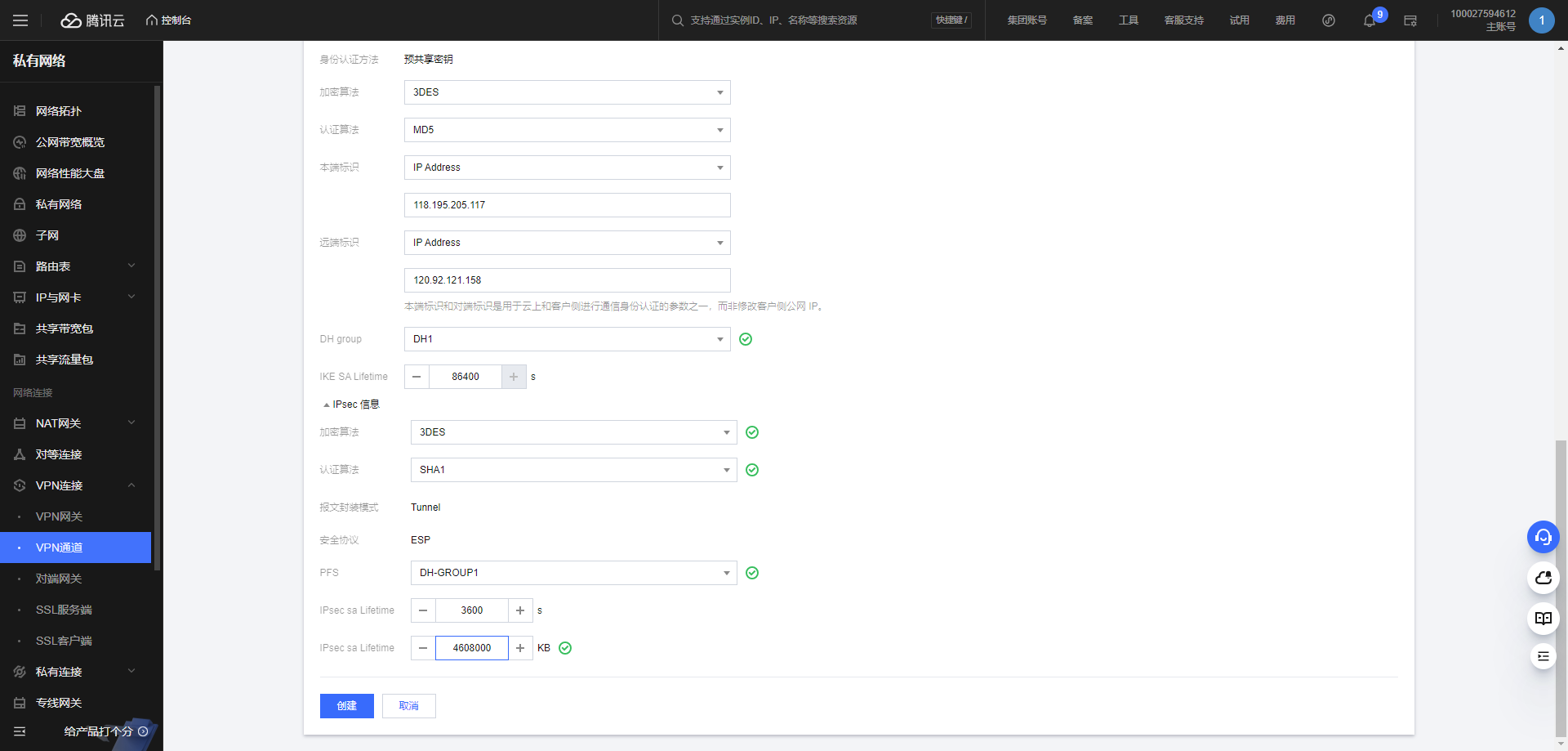

在腾讯云控制台配置VPN通道，保持参数与金山云侧一致，填写完毕后，点击确定。
预设共享密钥、协商模式必须一致。参数错误会导致通道无法建立，影响业务网络连通。
登录金山云控制台 → 选择 虚拟私有网络服务 → 进入路由表页面 →创建路由。

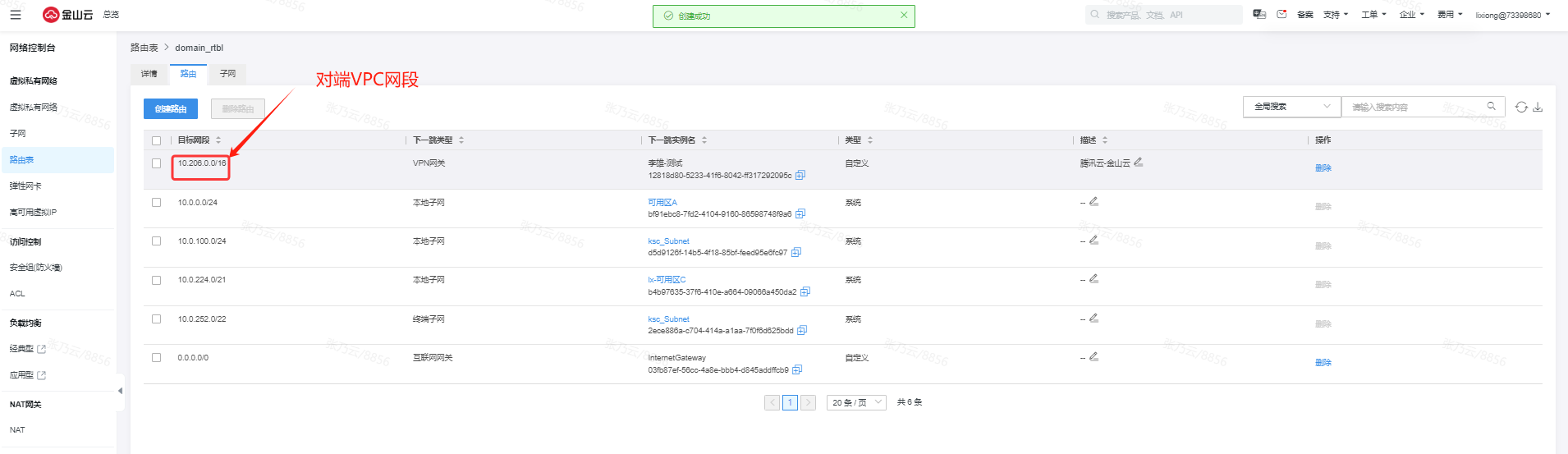

下一跳是VPN网关的路由。

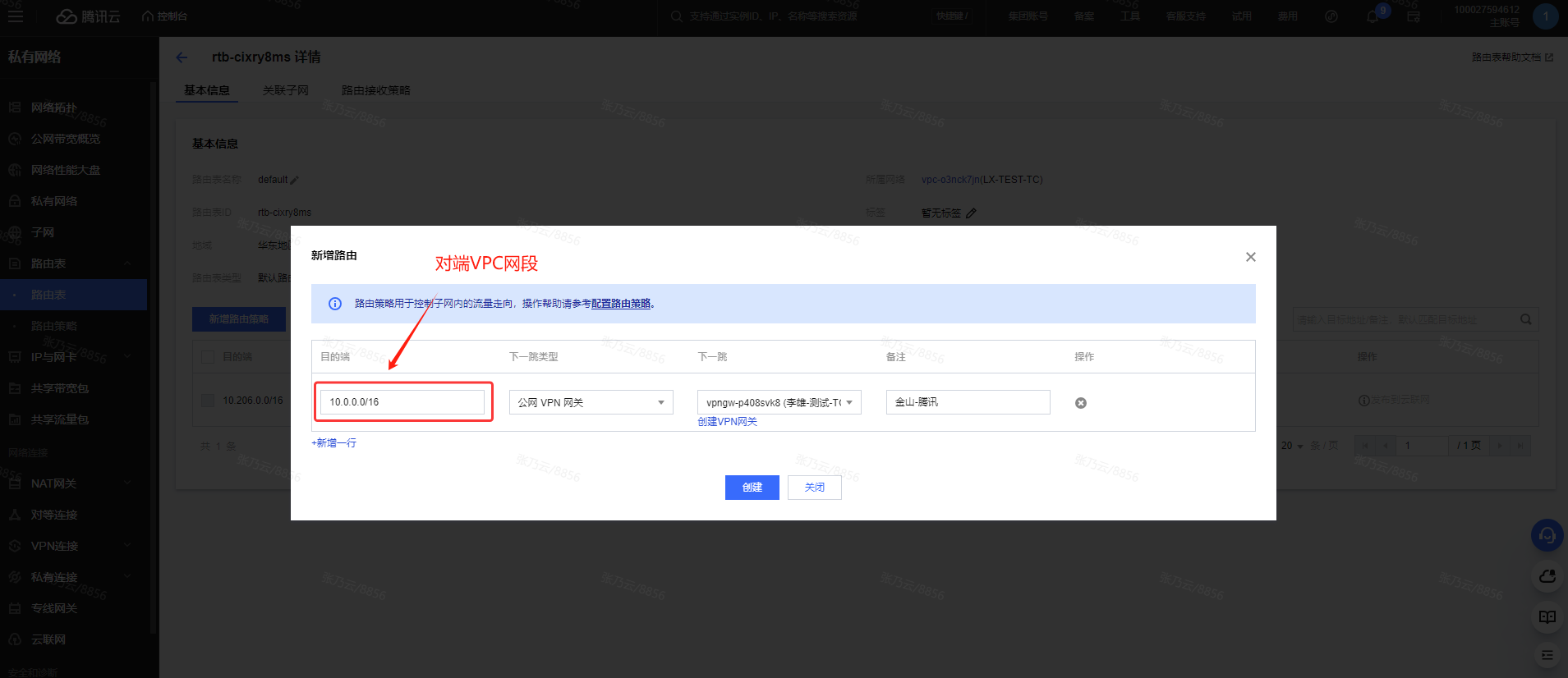

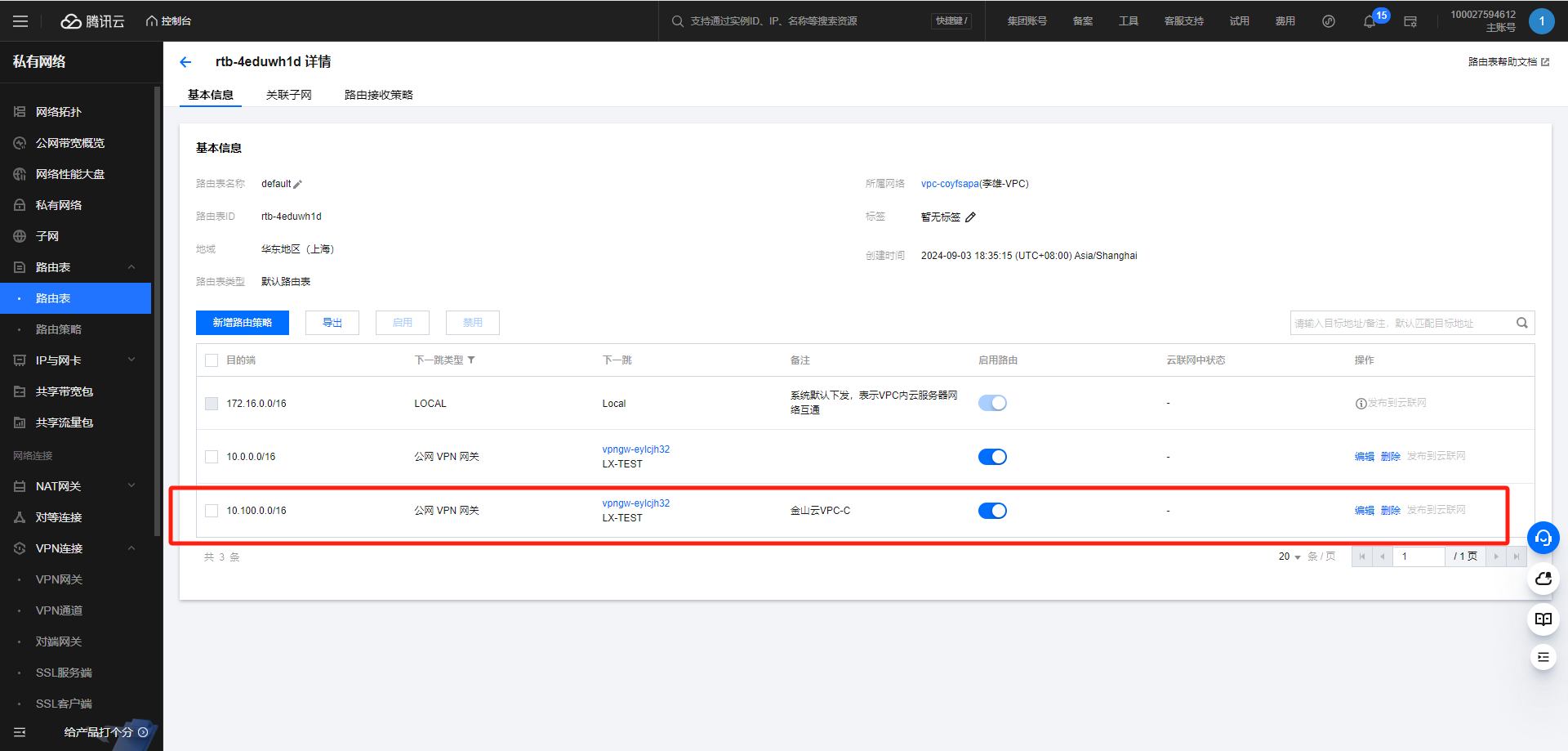

登录腾讯云控制台 → 进入 私有网络服务 →路由表列表 → 进入路由表页面 →新建路由表。
下一跳是VPN网关的路由。

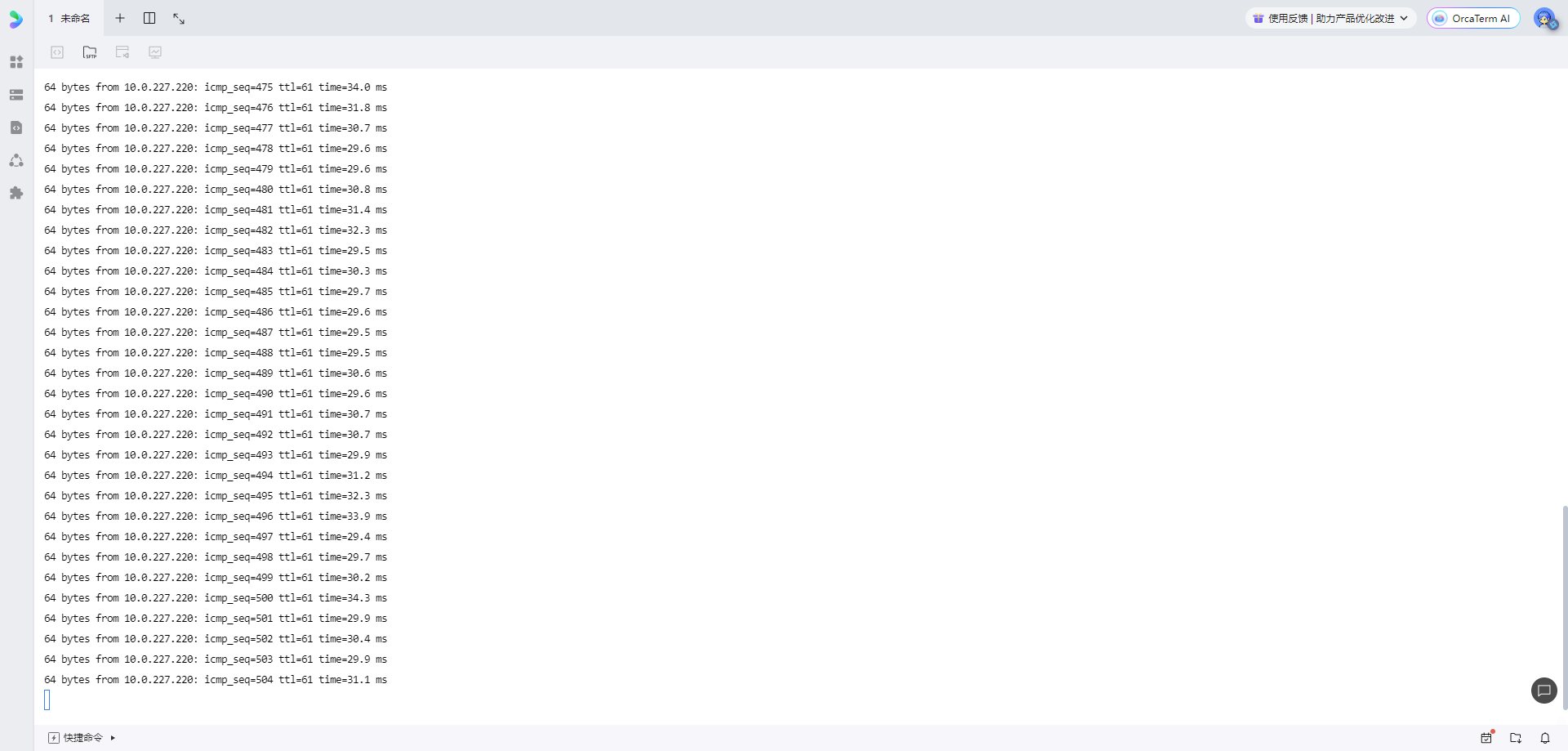

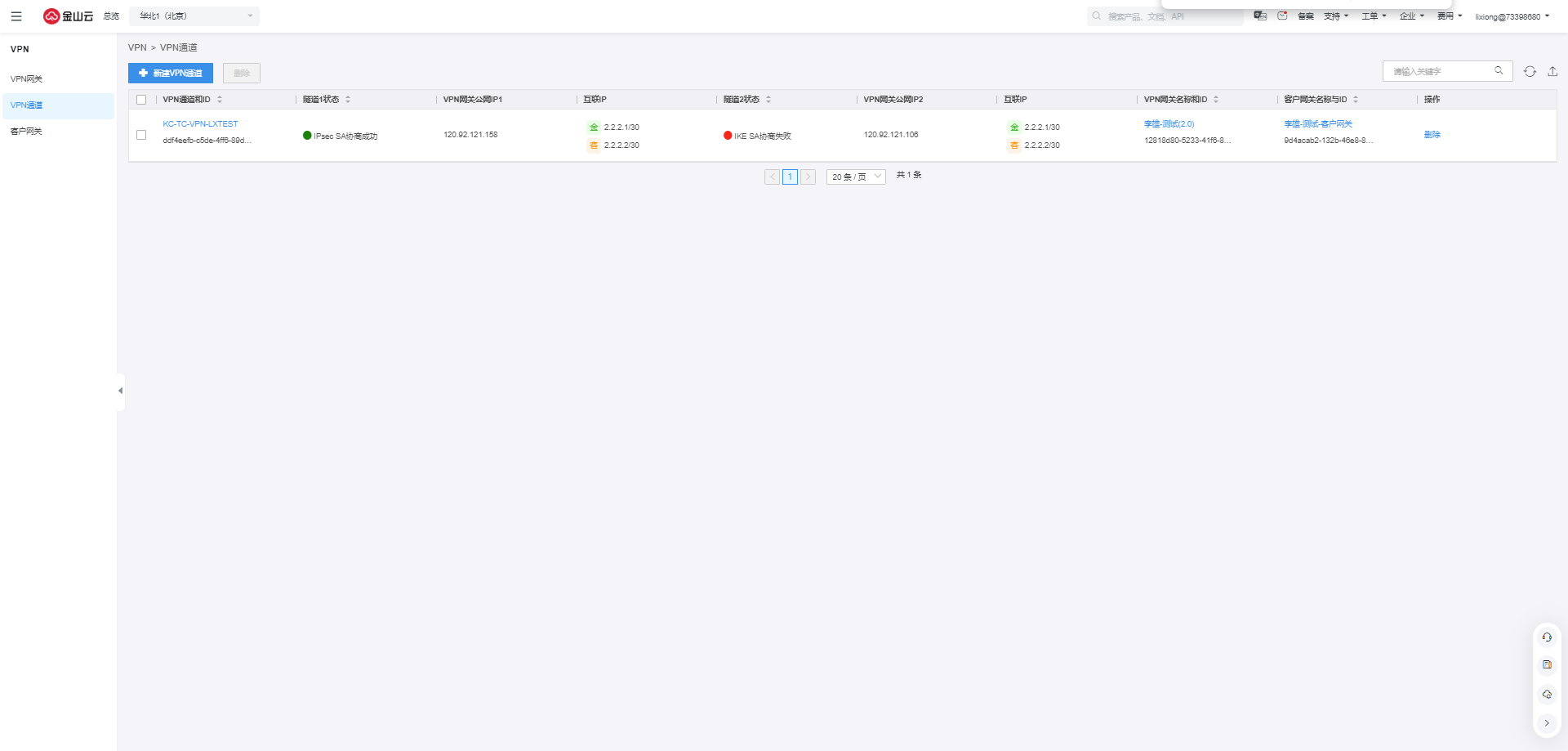

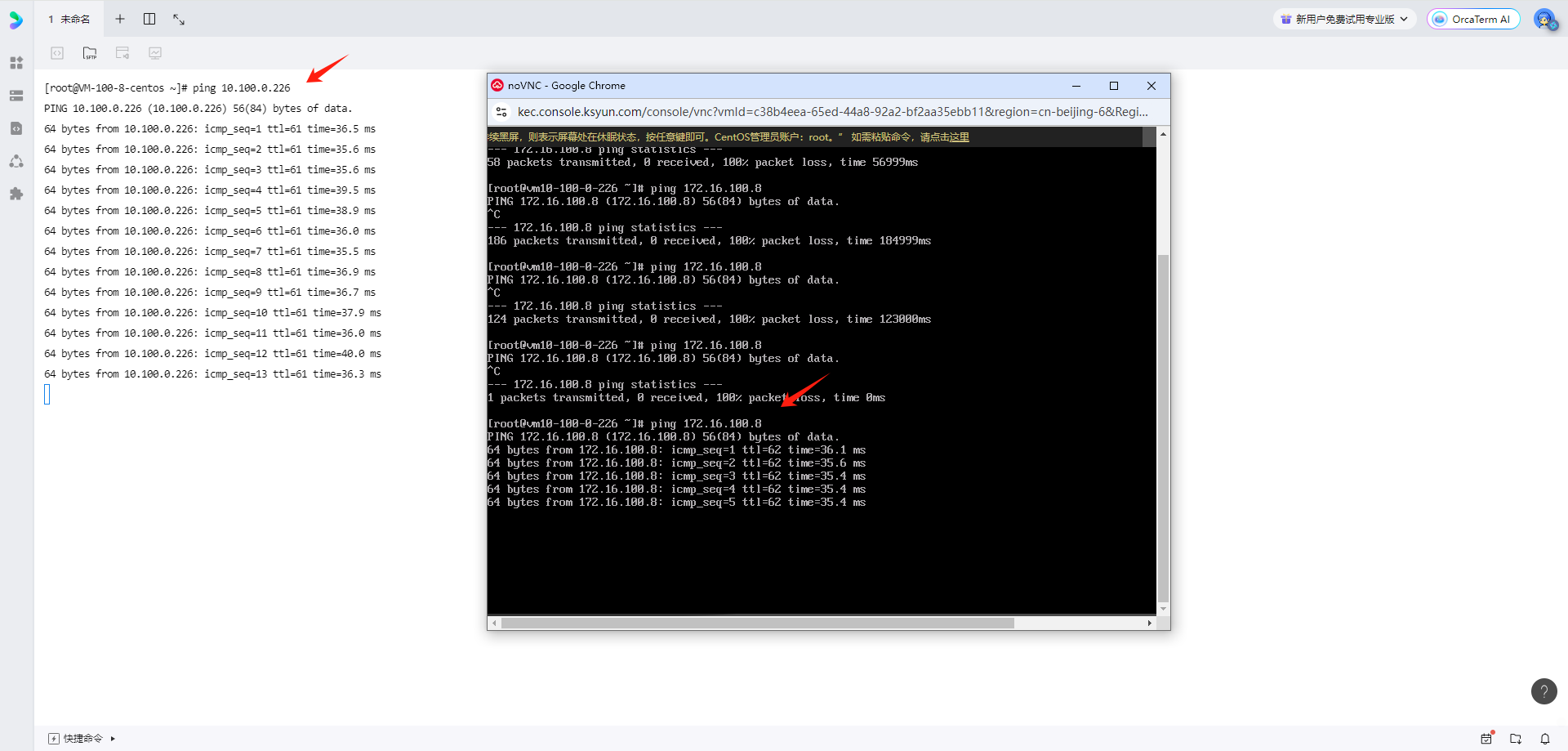

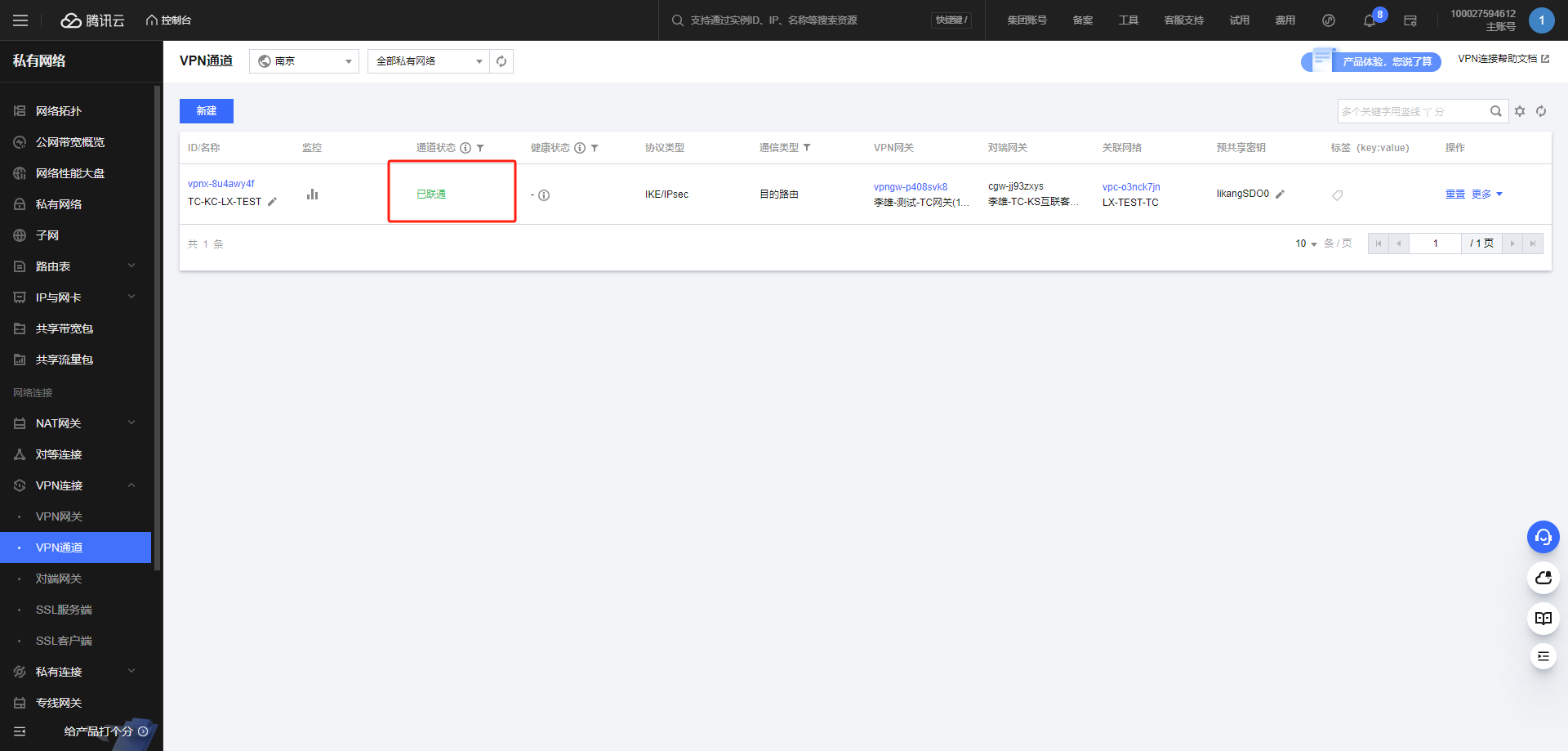

通道状态显示：“已联通”，此为协商成功，成功后需要双端VPC下各找一台云服务器互ping，测试是否成功。
互ping成功，则代表网络互通。
金山—腾讯
腾讯—金山
经过上述操作，此时腾讯云VPC-A和金山云VPC-B已经打通，接下来如何打通腾讯云VPC-A和金山云VPC-C？操作步骤如下：

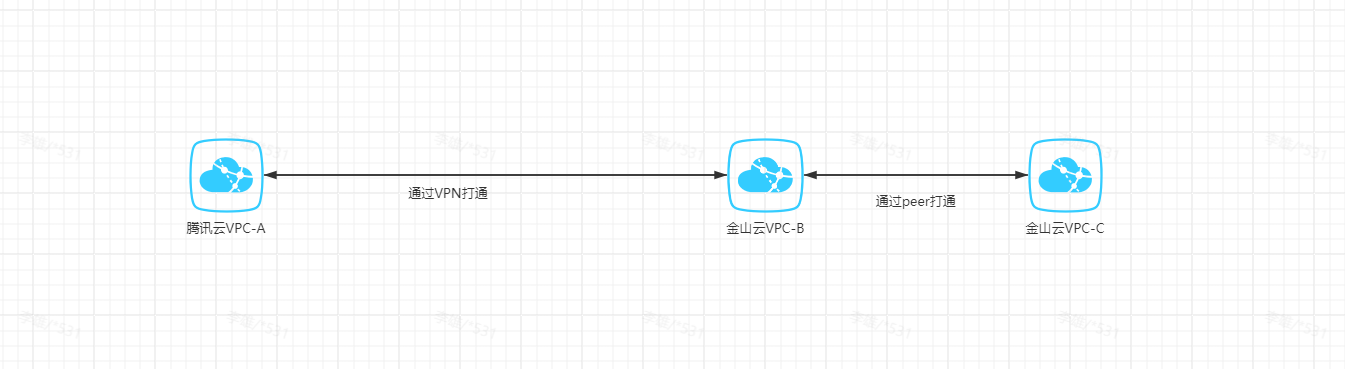

网络示意图：
确保VPN打通，腾讯云VPC-A和金山云VPC-B可以互通（如上述效果验证）

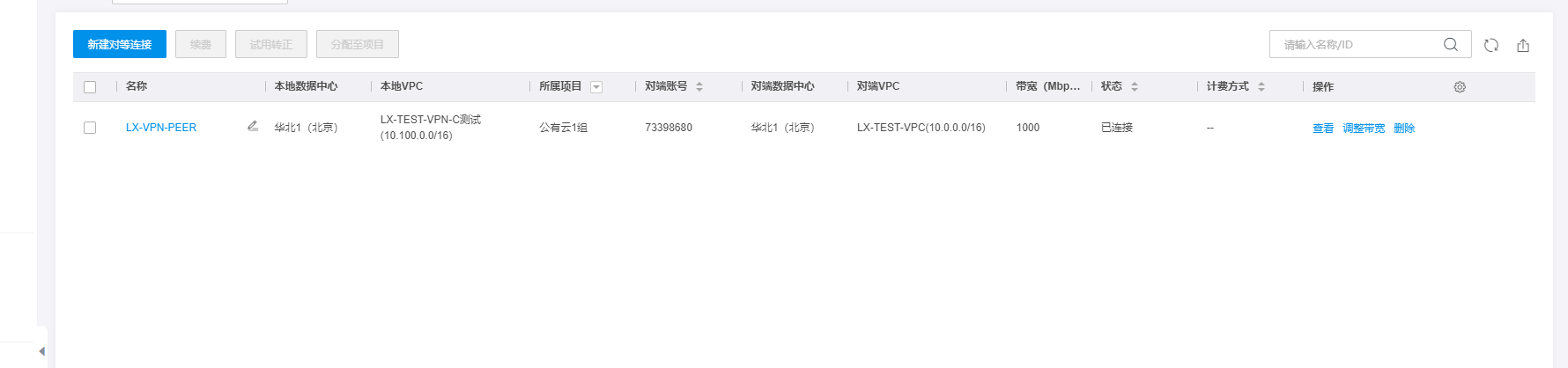

确保金山云VPC-B和VPC-C通过对等链接打通

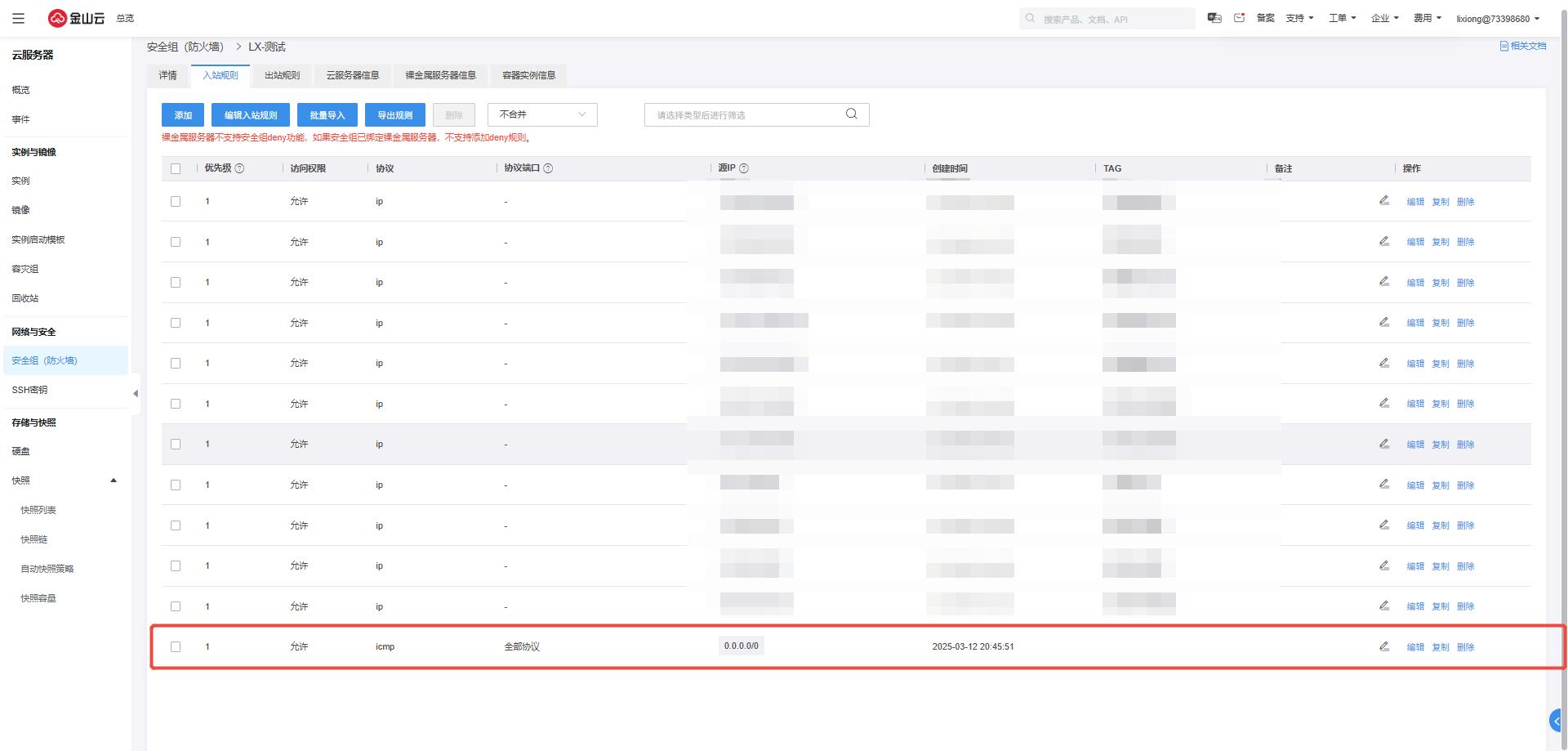

注意需要安全组放行对应规则。

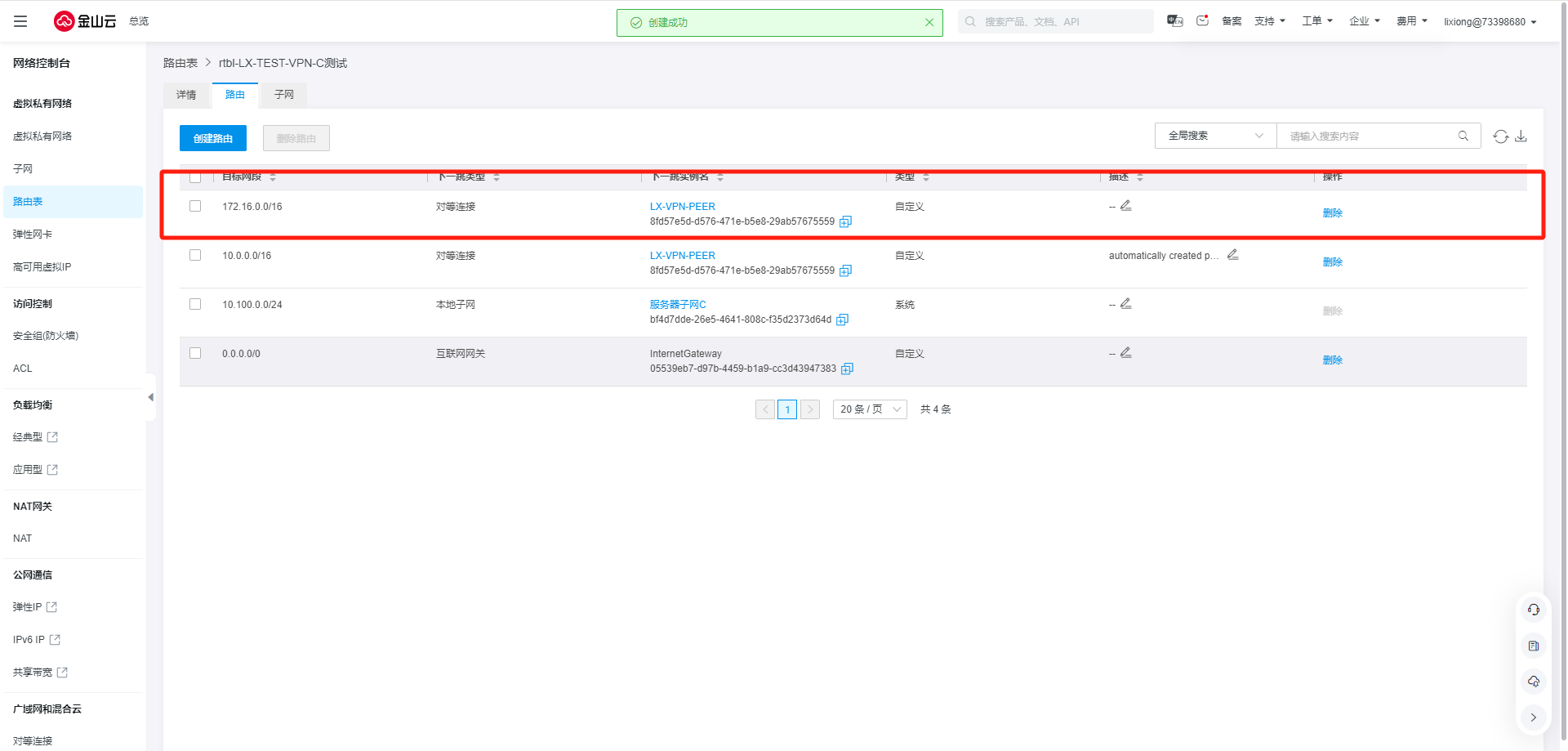

下一跳为和金山云VPC-B得对等链接。

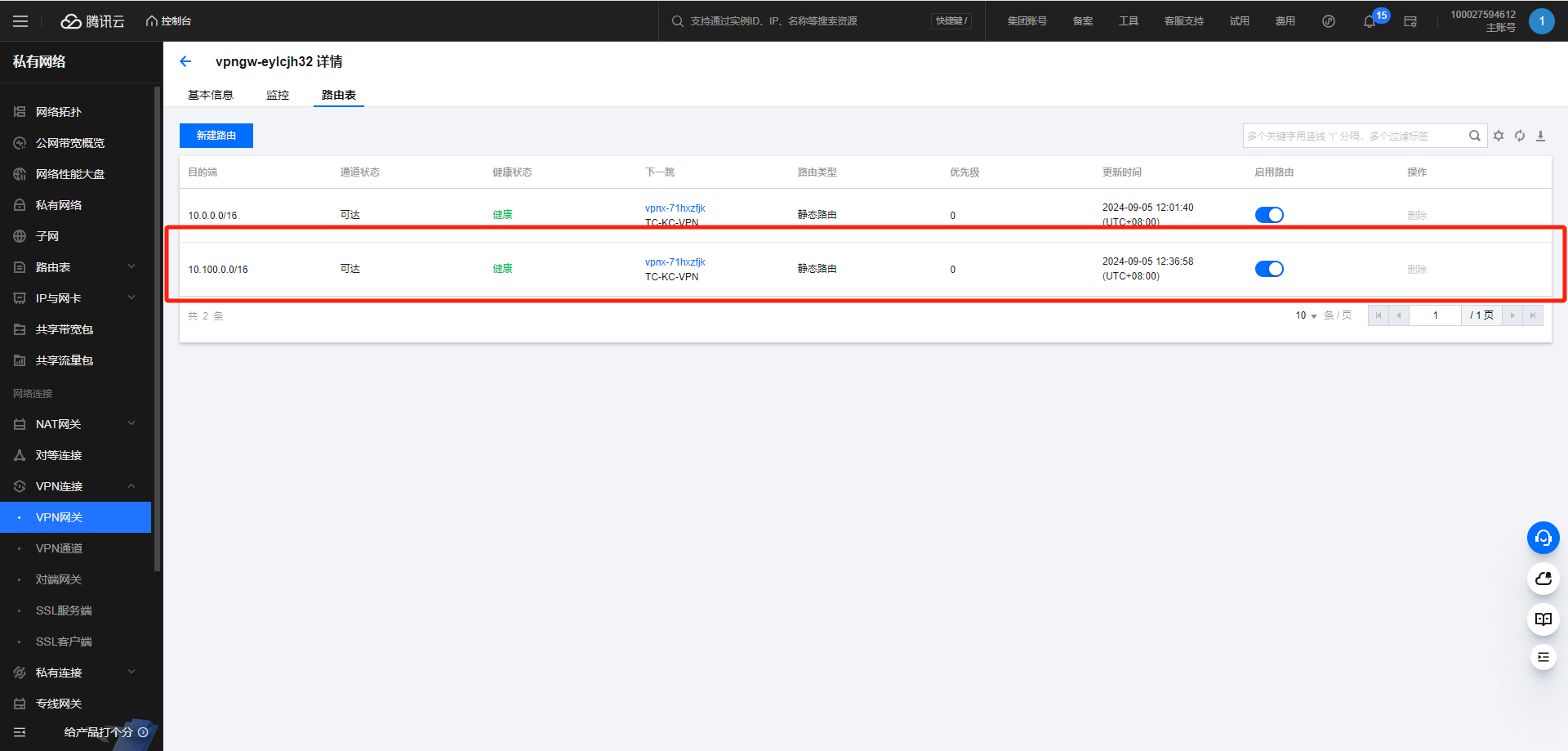

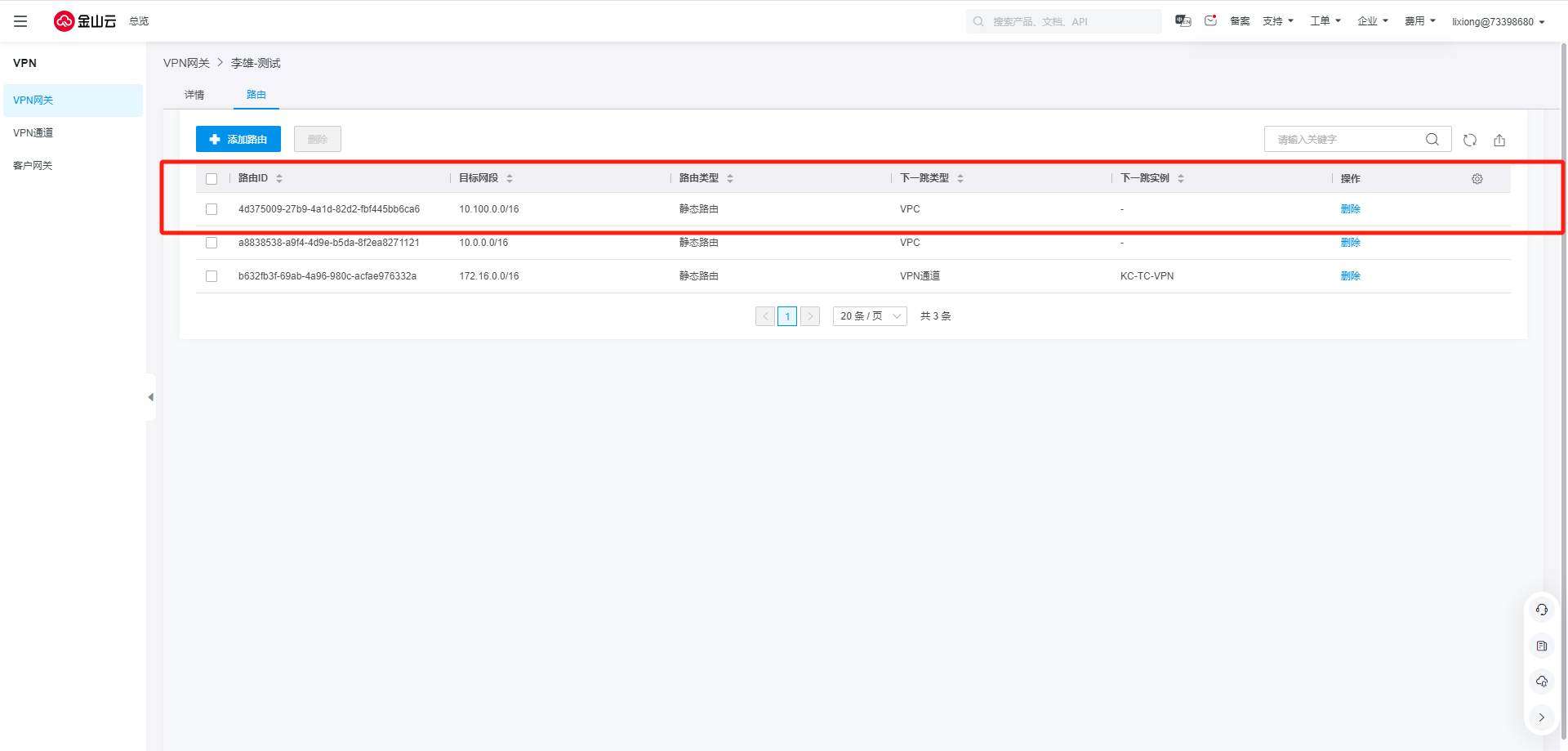

下一跳是VPN网关。
下一跳是VPC。

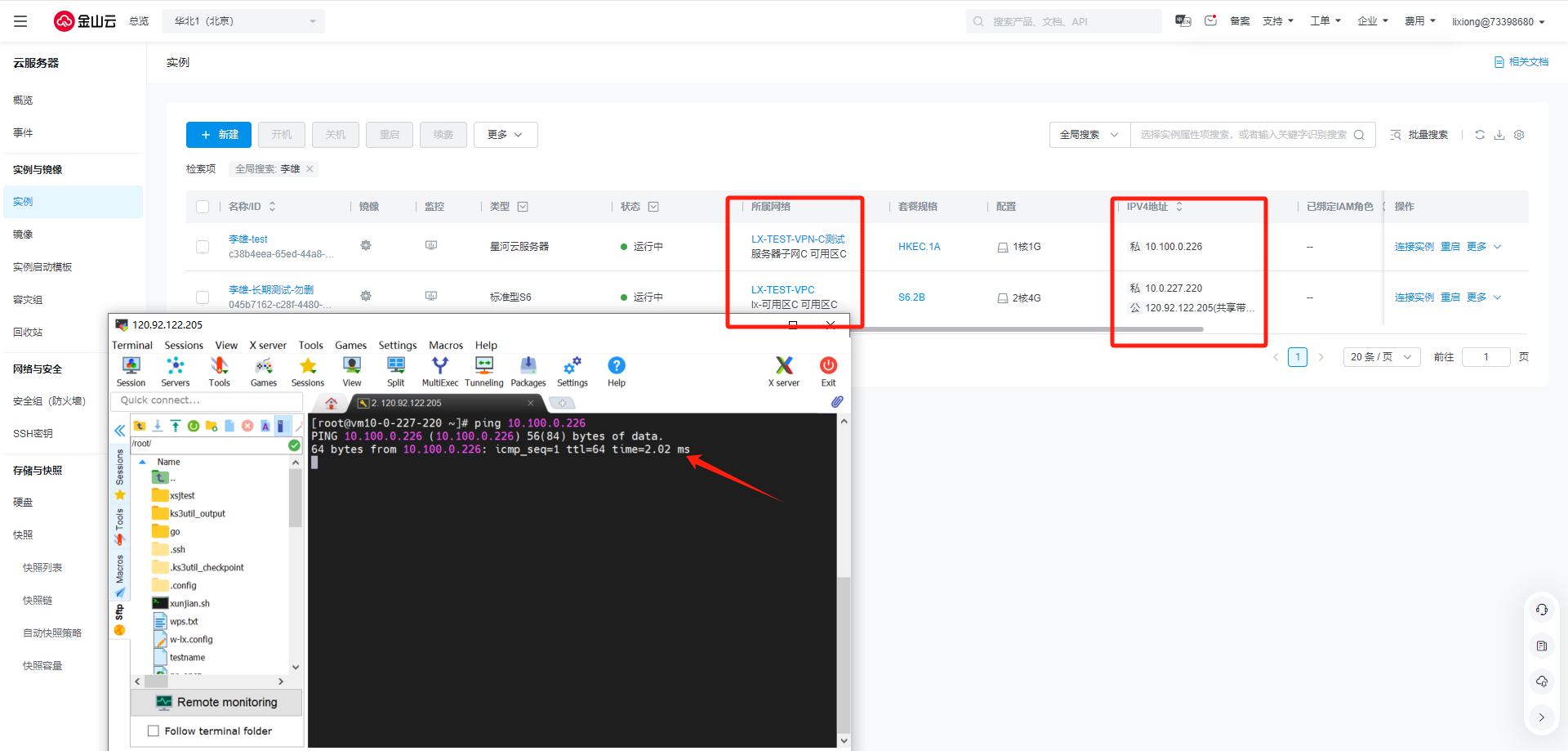

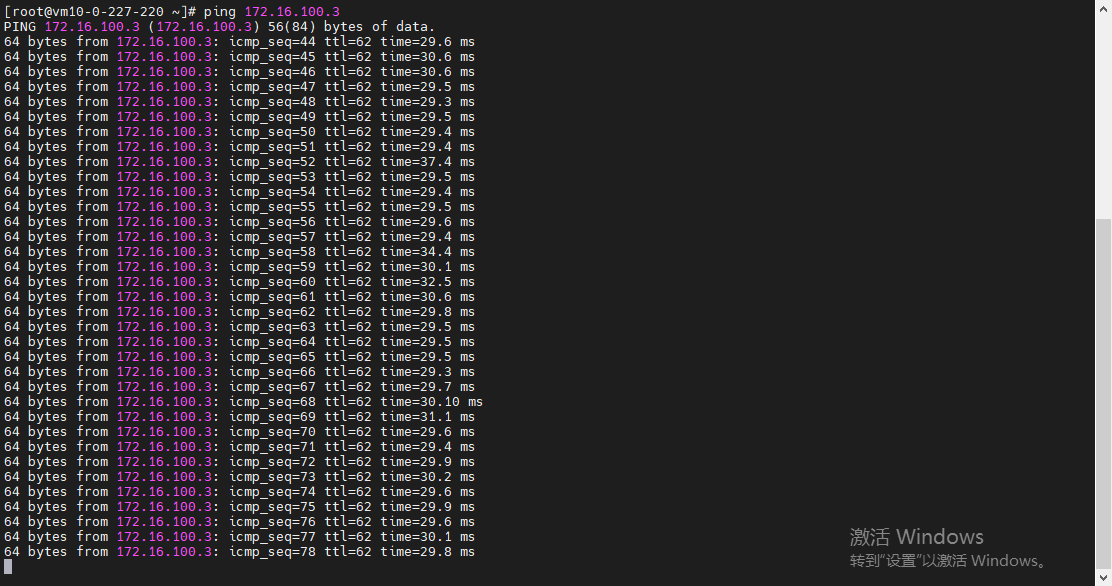

测试腾讯云VPC-A和金山云VPC-C进行互ping访问。
注意安全组放行。
预设共享密钥双端不一致
协商参数、协商模式不一致
无流量激活（多出现于感兴趣流模式，此方式没有健康检查探测，需要选择双端各一台云服务器进行互ping）
健康检查双端互联IP填写不一致
安全组未放行对应规则——建议将云上安全组都设置icmp协议全放行后再测试
系统内防火墙限制（特别是windows系统的防火墙）——建议临时关闭防火墙测试
VPN网关未设置路由策略——参考跨VPC的VPN访问
