图表-柱线图(双轴图)

最近更新时间:2021-03-02 20:03:31

柱状折线组合图

比如:每个地区的销售额和销售数量

将涉及到3个字段:维度地区,度量销售额,度量数量

图表画法:

1.选择图表控件,在画布上画出图表

2.在图表的数据面板的操作:

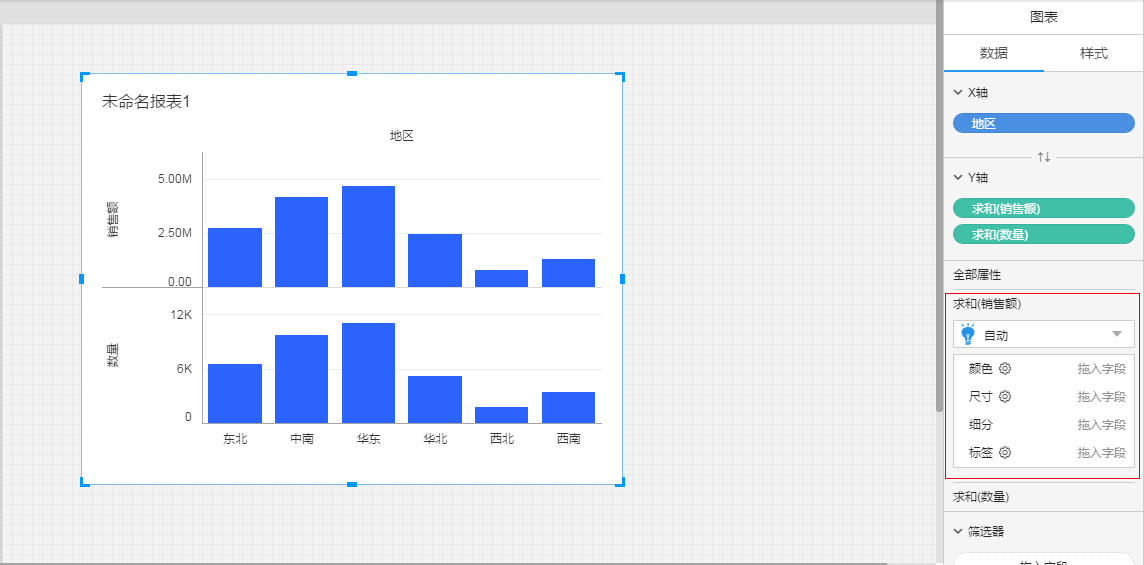

  • 维度地区放置在X轴

  • 度量销售额放置在Y轴

  • 度量数量放置在Y轴

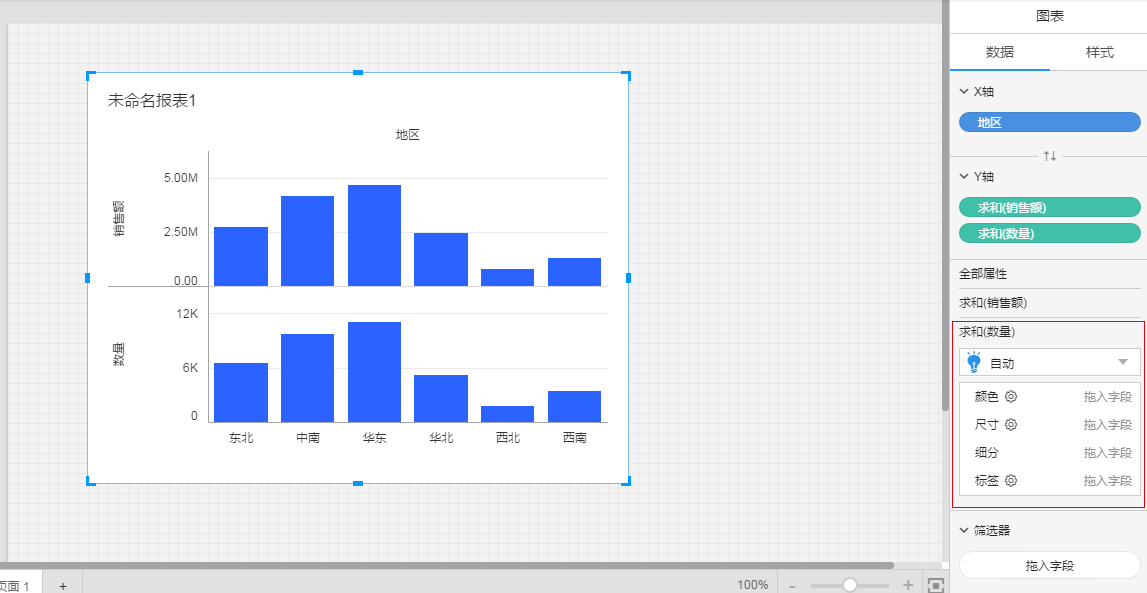

  • 点击打开数量的属性面板

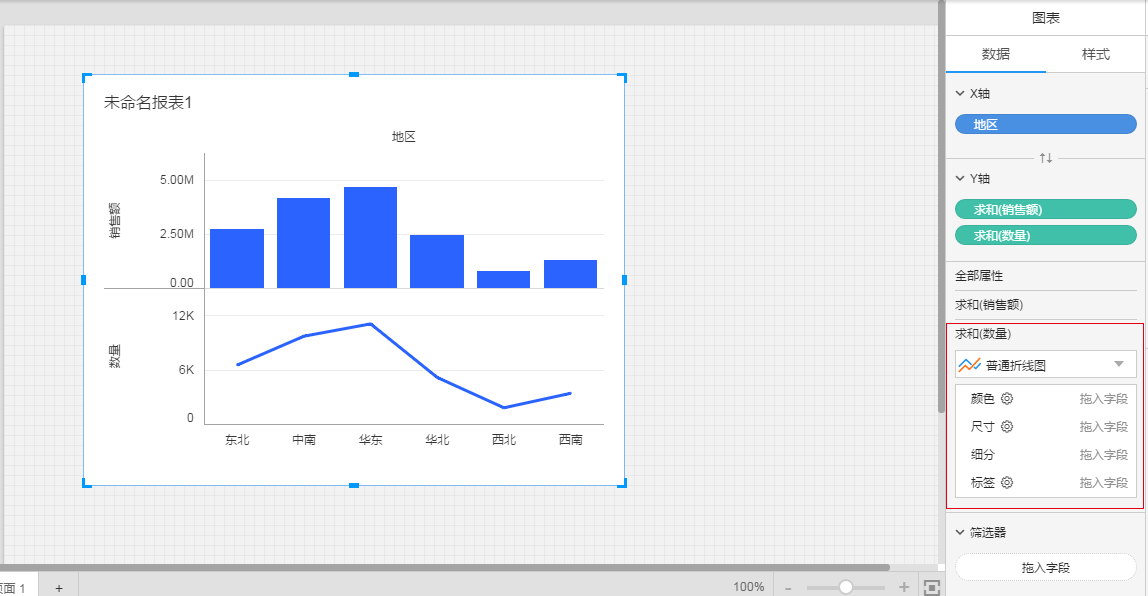

在数量属性面板中,将图表类型改为普通折线图

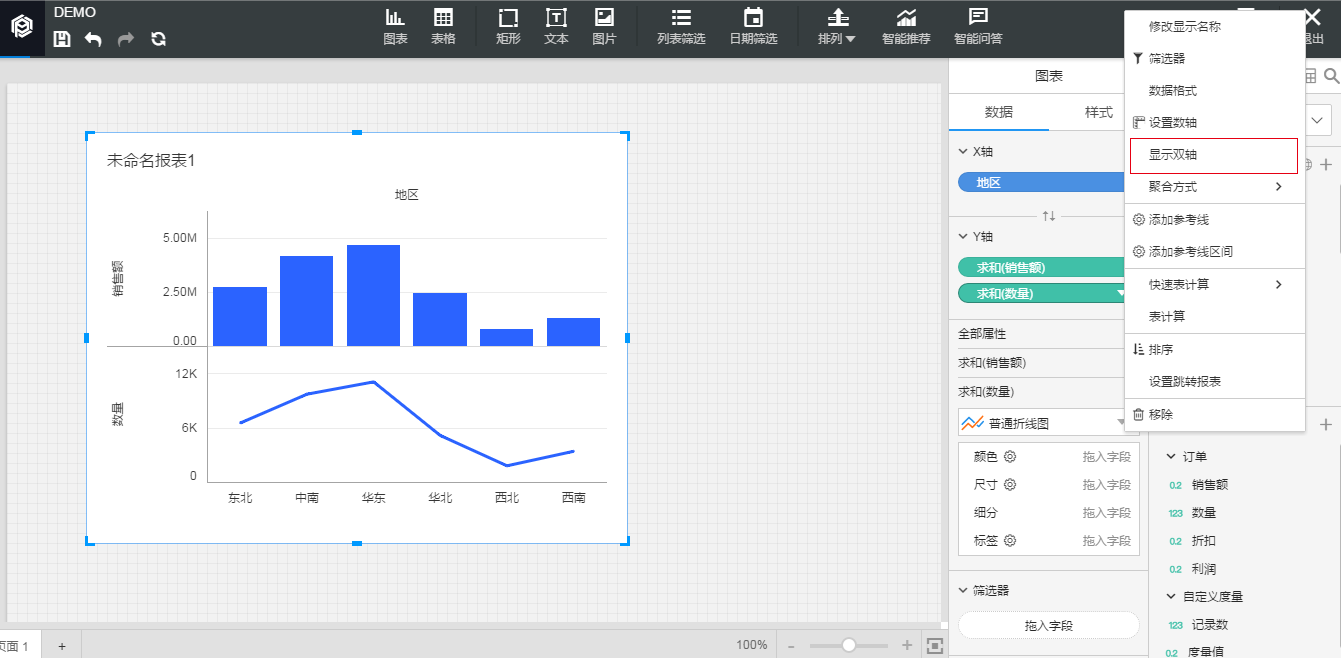

  • 选择Y轴的数量字段,点击利润字段的下拉菜单,选择显示双轴

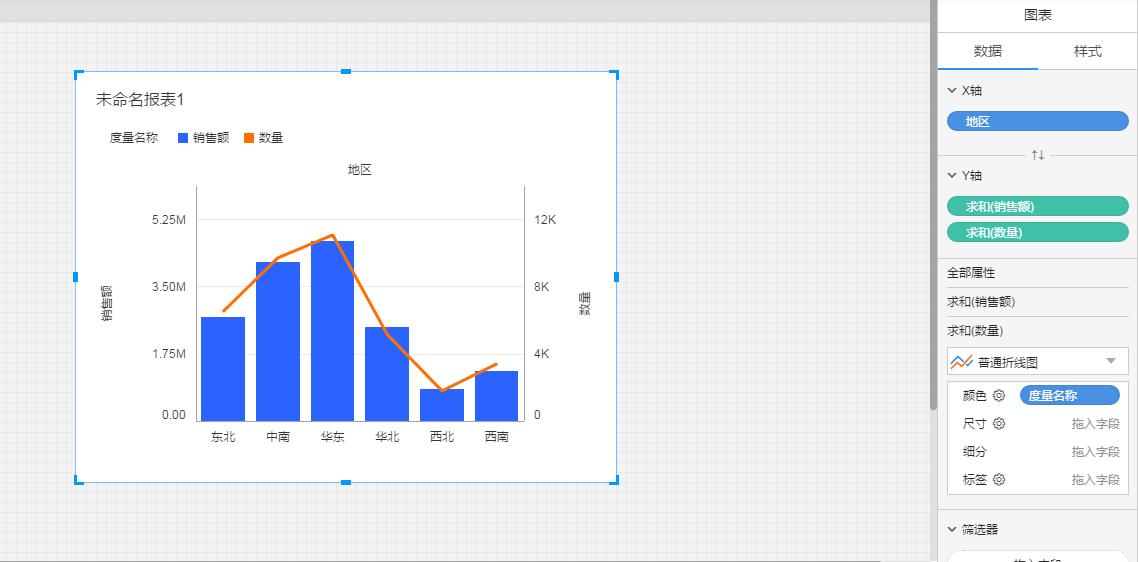

得到柱状折线组合图

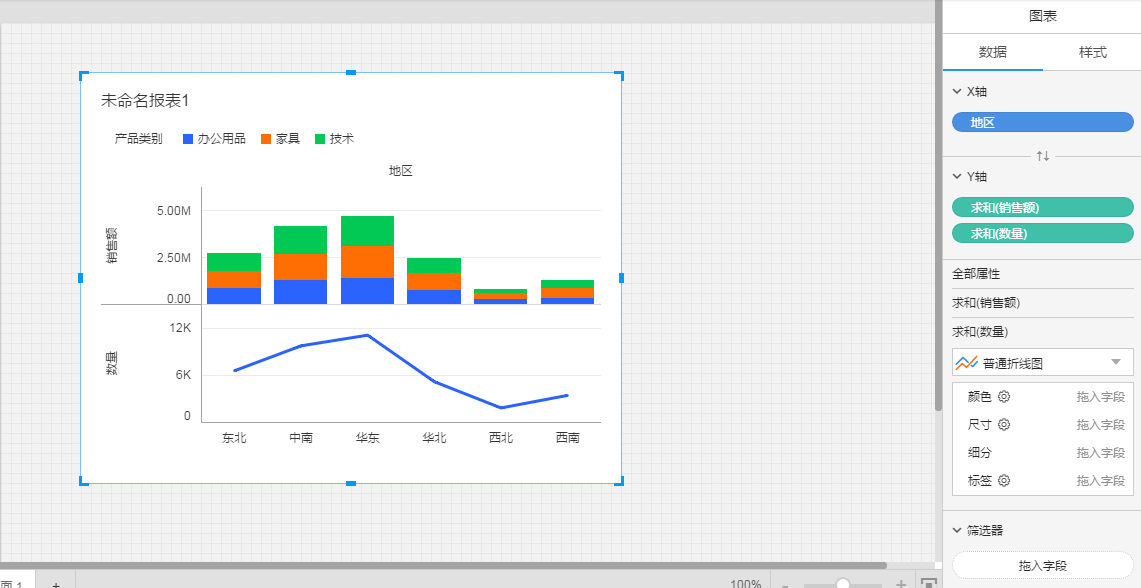

堆积柱状折线组合图

比如:各地区、各产品类别的销售额情况,以及各地区的利润情况

将涉及到3个字段: 维度地区,维度类别,度量销售额数量

图表画法:

1.选择图表控件,在画布上画出图表

2.在图表的数据面板的操作:

  • 维度地区放置在X轴

  • 度量销售额放置在Y轴

  • 度量数量放置在Y轴

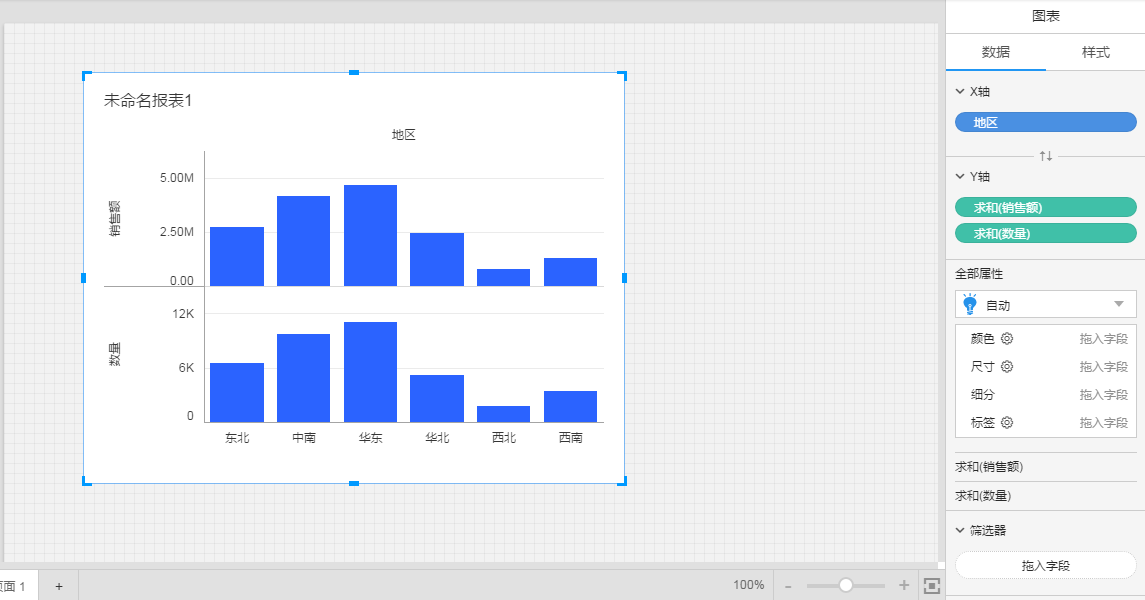

组合图1 1.png

  • 点击打开销售额的属性面板

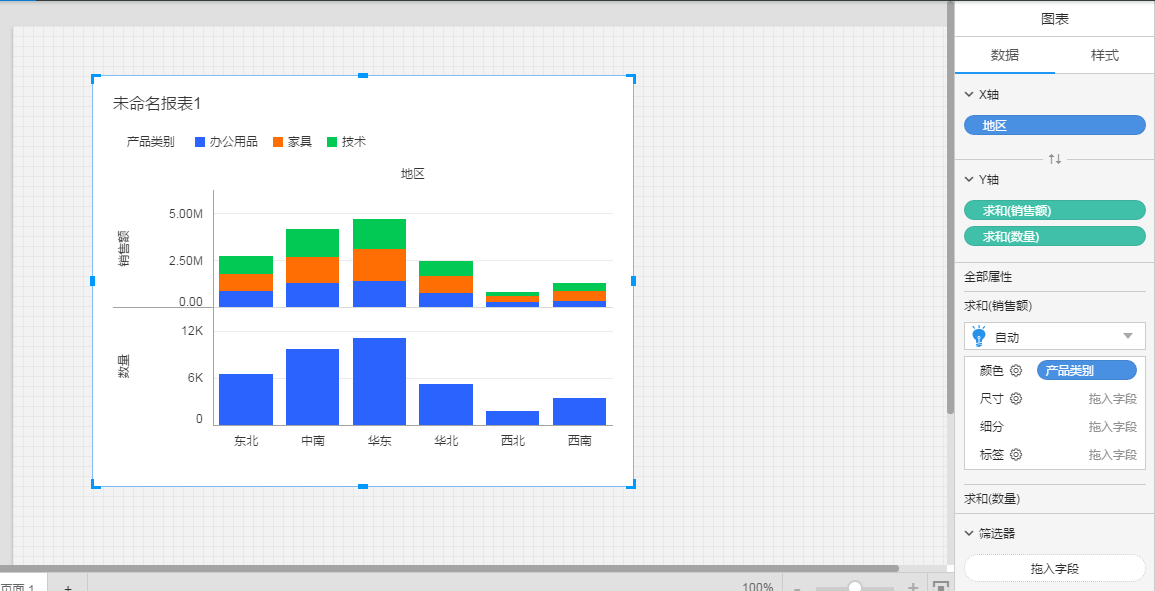

  • 将维度产品类别放置在销售额属性面板的颜色中

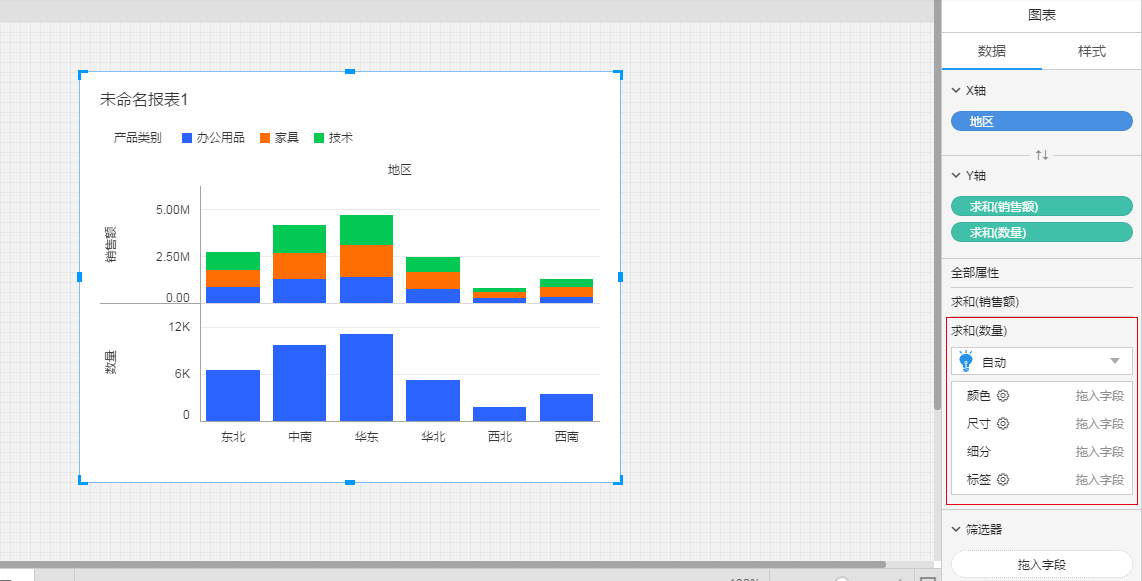

  • 点击打开数量的属性面板


  • 在数量属性面板中,将图表类型改为普通折线图


  • 选择Y轴的数量字段,点击利润字段的下拉菜单,选择显示双轴

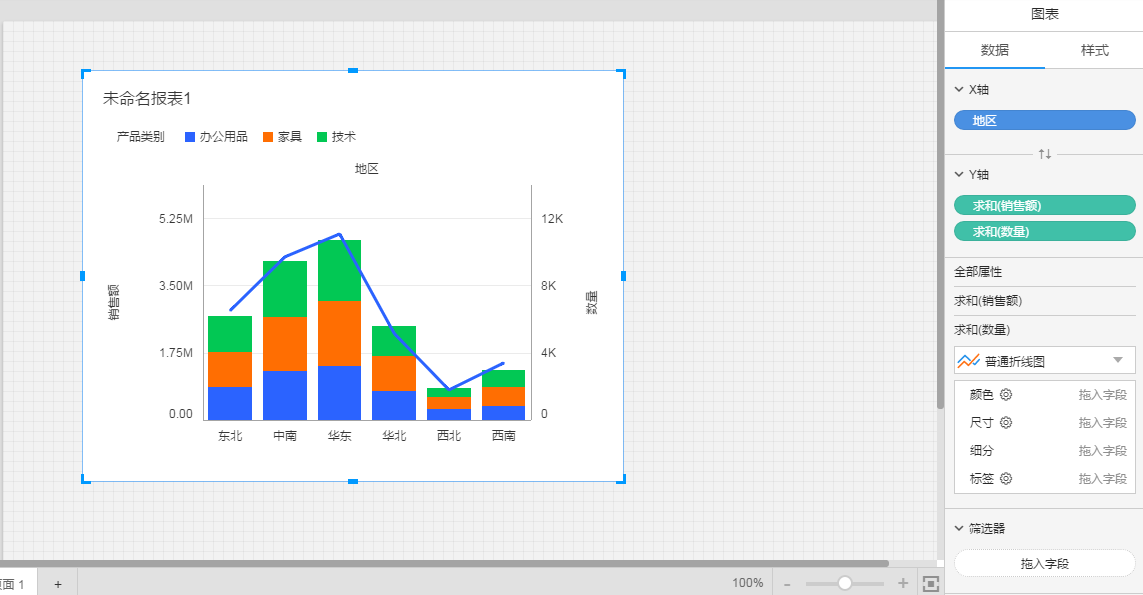

    得到堆积柱状折线组合图
