得分环

最近更新时间:2022-07-21 07:11:48

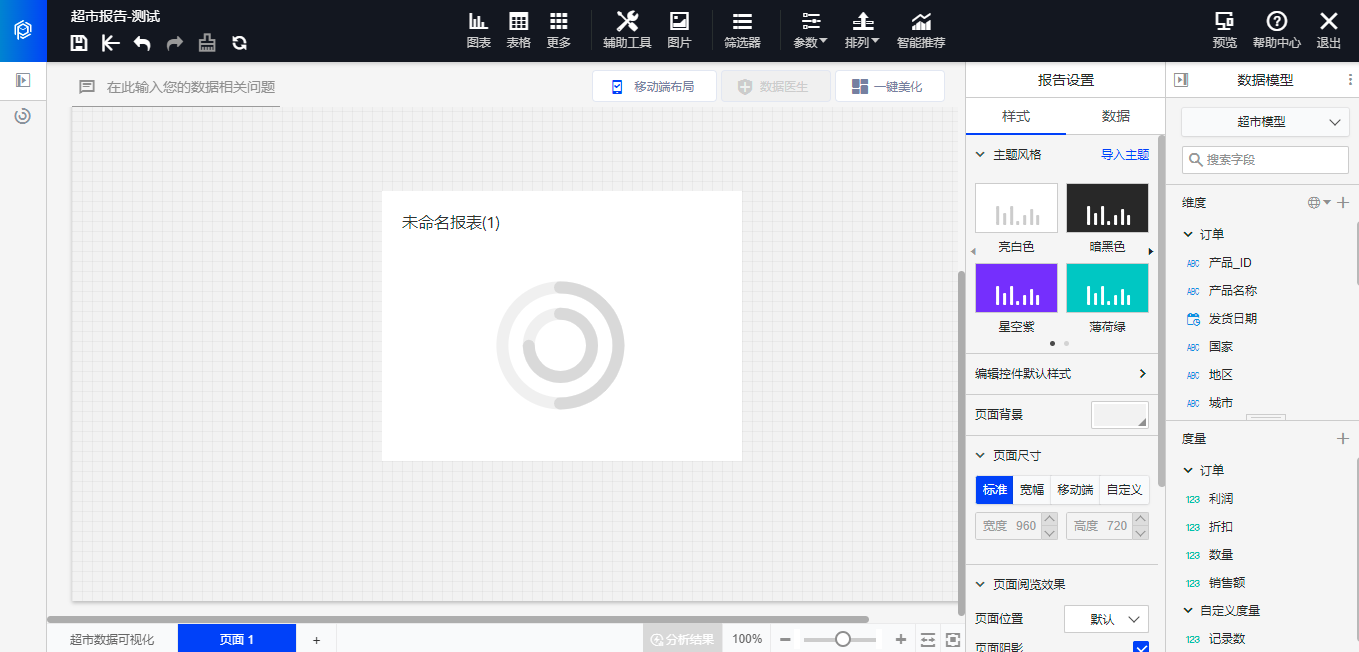

在画布中央创建一个空白的得分环,此时属性面板里没有添加任何数据内容,如图:

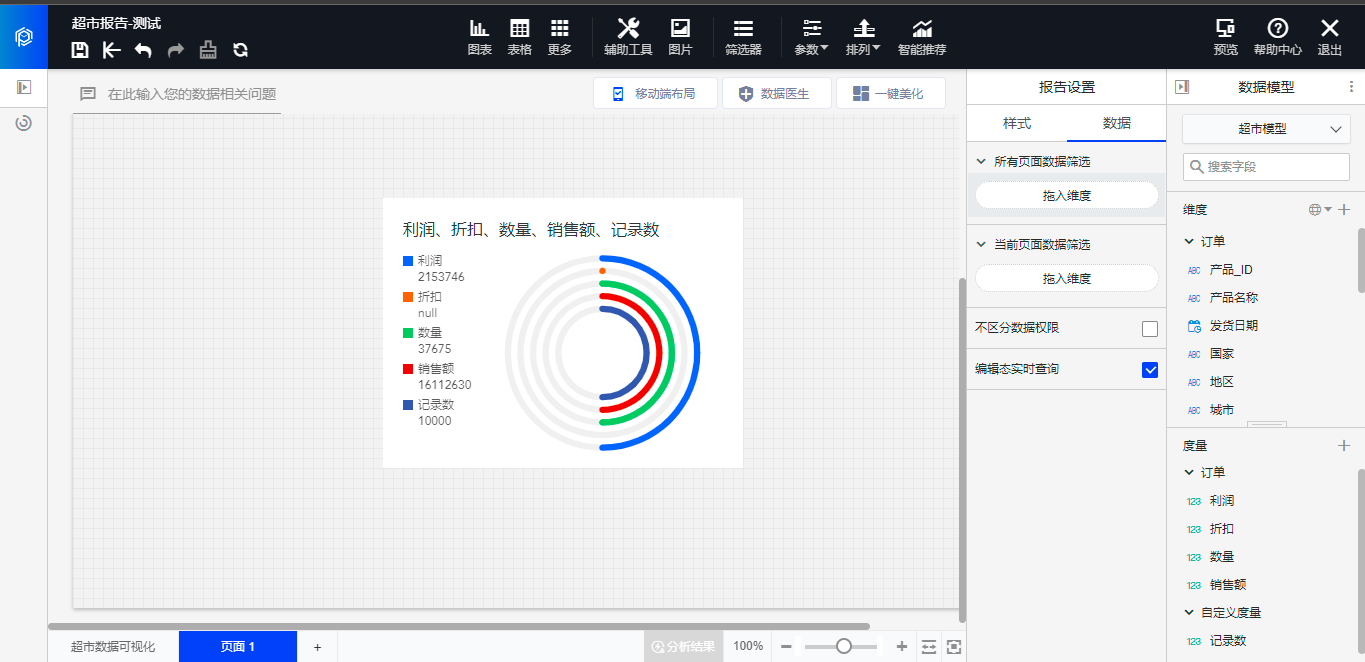

在当前值区域拖入多个度量字段,代表用户希望在得分环中显示的动态变化指标,此时得分环中显示所有指标的一半,如图:


为了能够使图像表达的含义更丰富,我们需要给得分环的每个指标分别定一个范围,用户可以更直观的查看当前值与最大值之间的差距,这个范围即可以是固定的,即手动输入一个范围;也可以是动态变化的,即拖入度量字段。

针对第一种情况,举例如下:

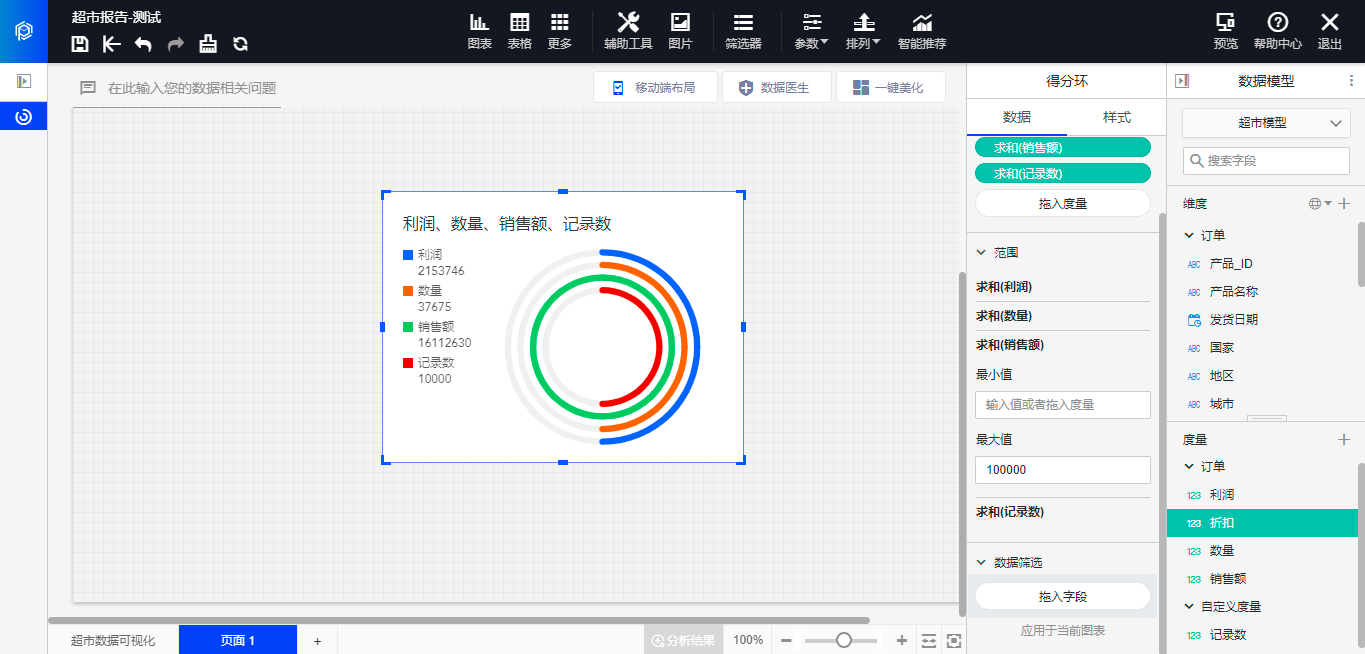

例如,对销售额的目标值为1000000,则将最大值设置为1000000,得分环中可以清晰的表明当前值与目标值的差距,如图所示:


针对第二种情况,举例如下:

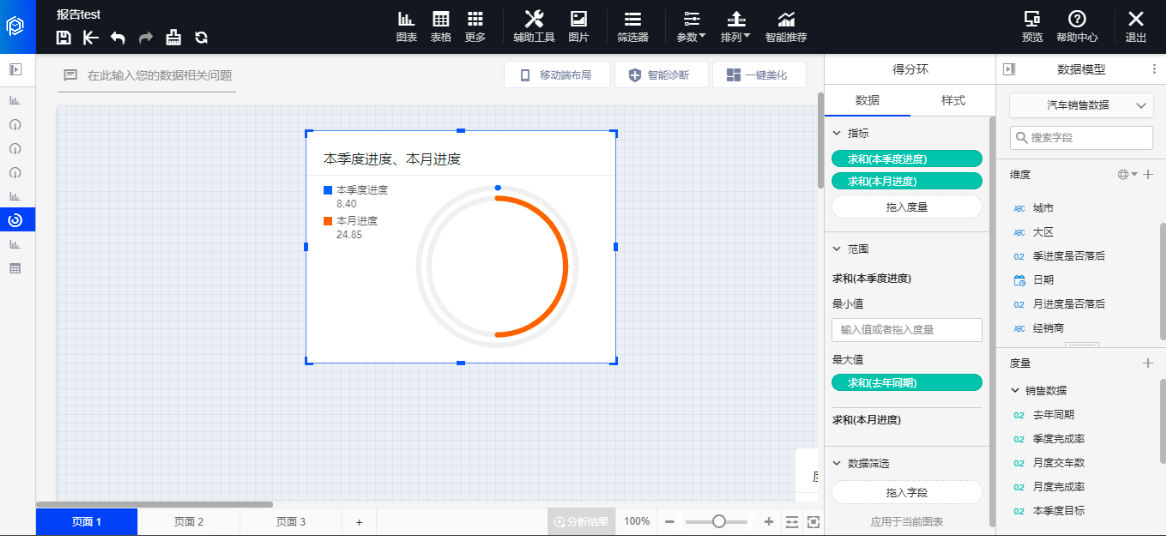

例如,有时候用户需要与去年同期进行对比,则这时可以将度量字段拖入最大值,以另一个图表举例,需要设定去年同期的指标为一个目标值,即在最大值区域拖入“(求和)去年同期”字段,此时得分环的的最大值就是去年同期的数值,灰色部分代表去年同期目标值,可以清楚的对比出两者间的差距,如图:

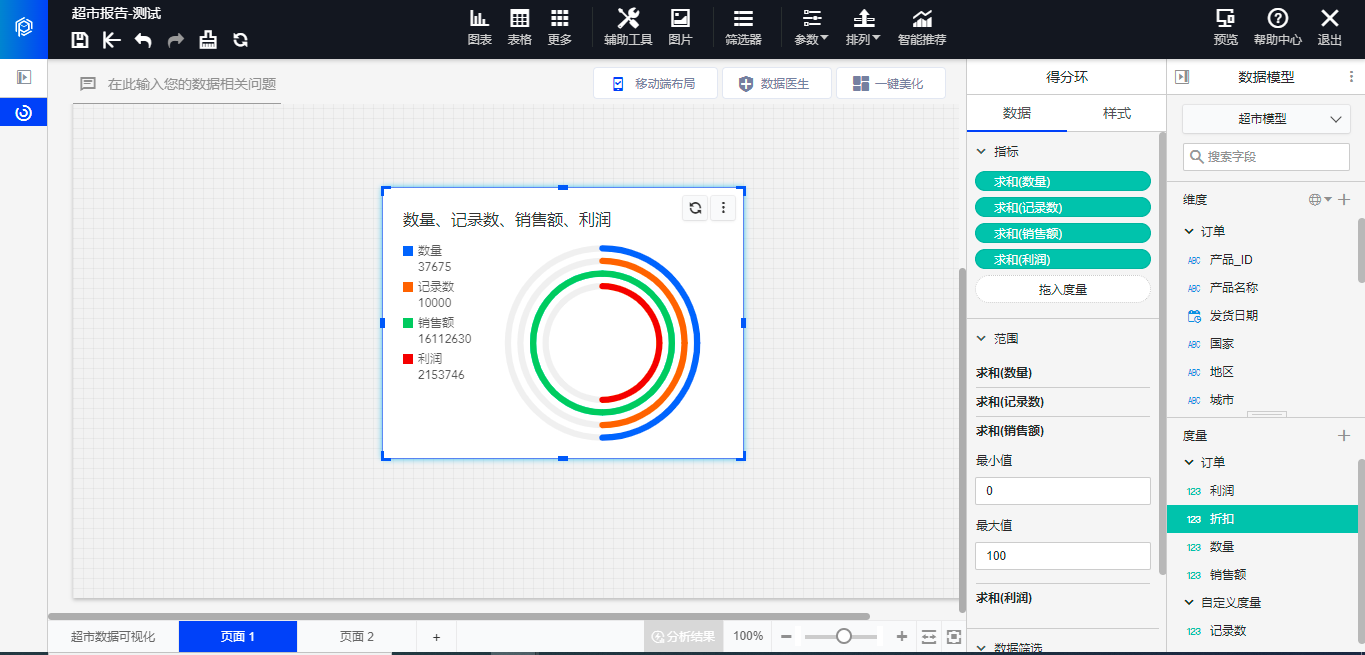

同时,用户可以分别对每个指标设置最大最小值,得分环可以显示出每个指标与最大最小值的差距。

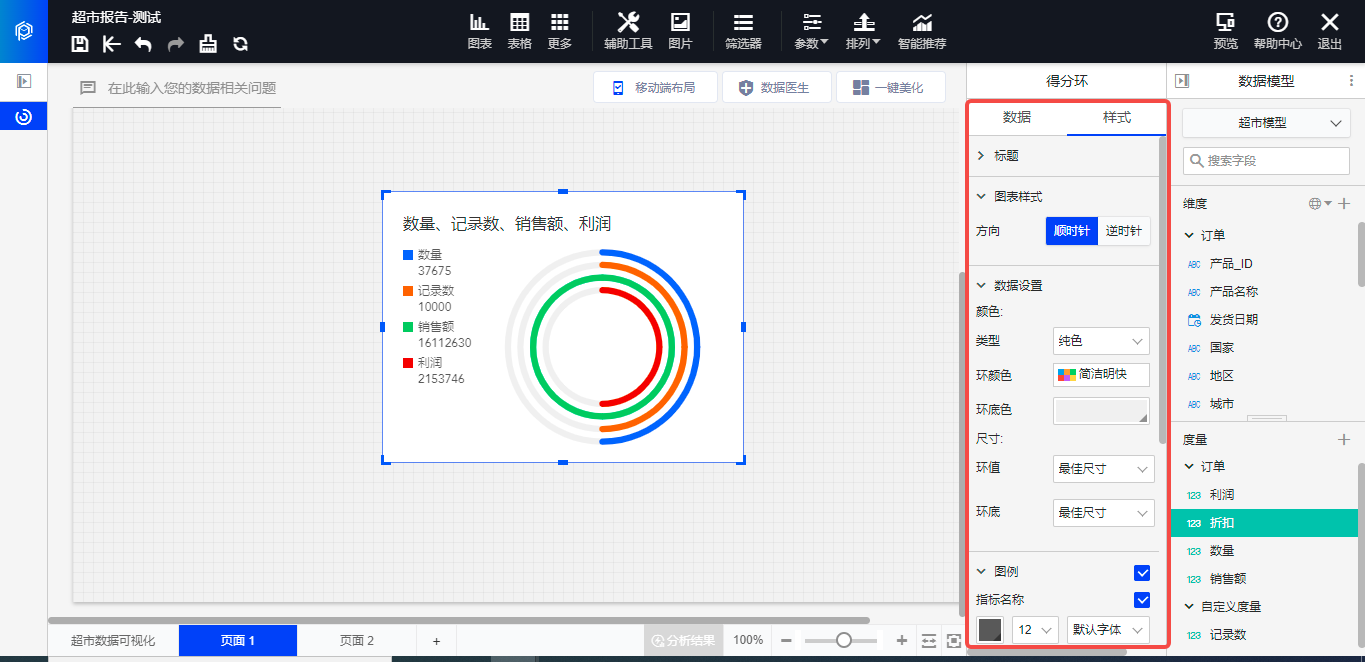

用户还可以在图表样式中选择顺时针或逆时针,如果不满意颜色或得分环的尺寸,可以对环底和环值分别进行设置。


同样的,用户可以在样式面板对每一个区块的颜色进行设定,如图:
