表格

最近更新时间:2022-07-21 07:11:48

图表绘制

以下将举例介绍表格如何绘制。
比如:各个年度、各地区的销售额、利润、数量

将涉及到4个字段: 维度“订单日期”,维度“地区”,度量“利润”,度量“数量”

图表画法:

1.选择表格控件,在画布上画出表格

2.在表格的数据面板,列依次放置维度订单日期,维度地区,度量利润,度量数量


表格支持在首列显示序号,设置方式如图所示。


表格支持列宽的调整,选中表格后双击进入表格内操作,会显示辅助线,通过移动辅助线可以调整表格的列宽,如图所示。

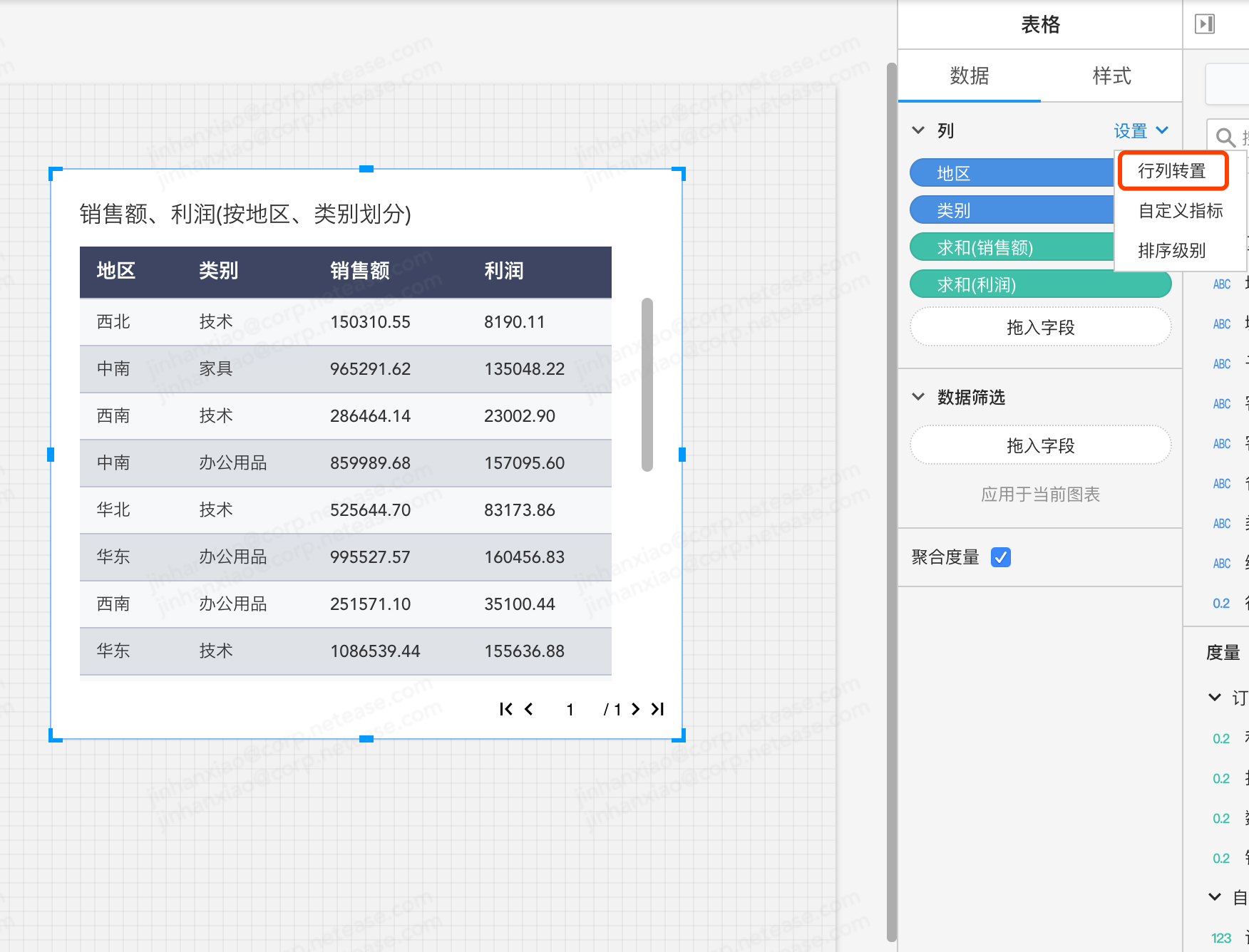

表格图支持转置(即行列转换)

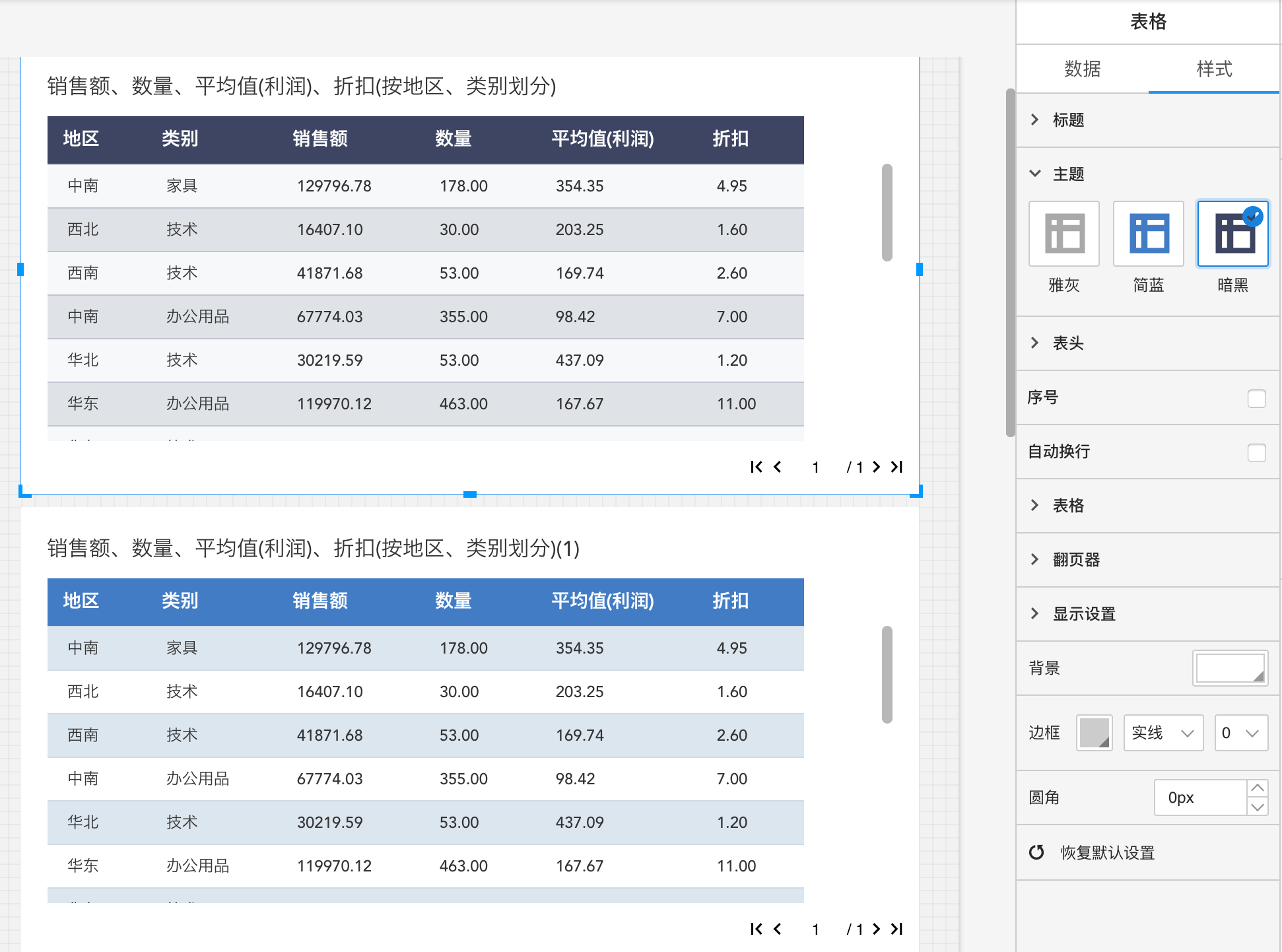

表格提供亚灰、简蓝、暗黑三种样式进行选择


条件格式

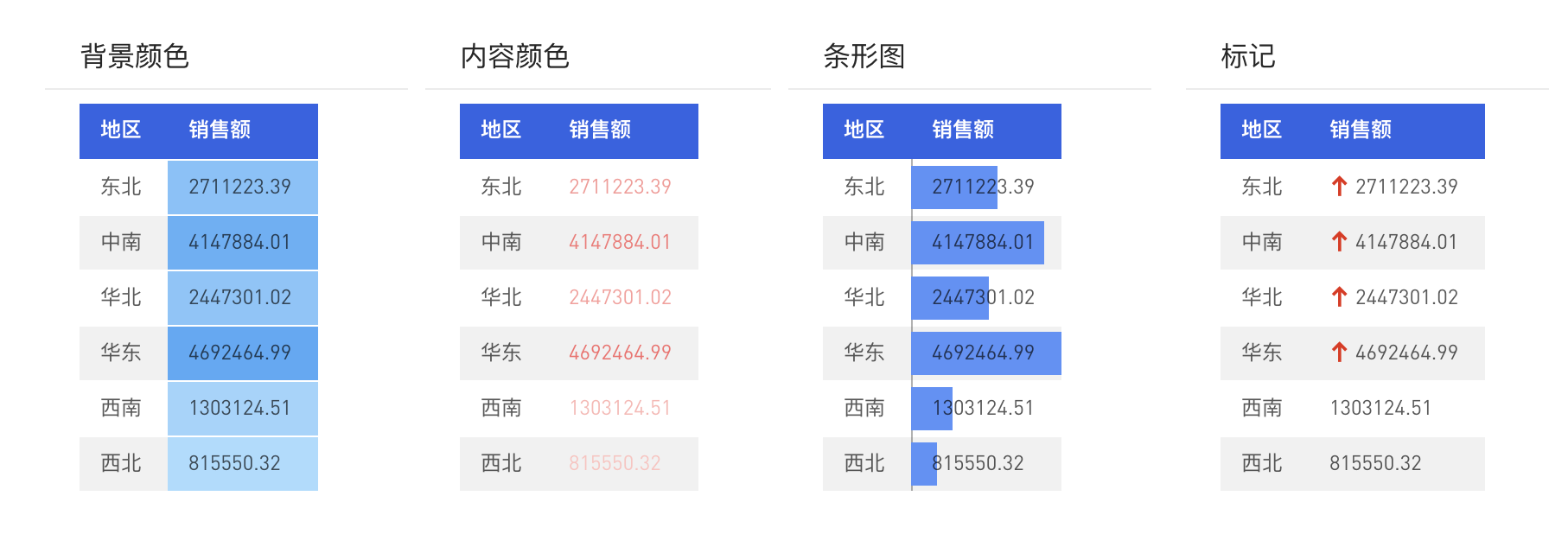

表格控件支持4种条件格式的设置:背景颜色、内容颜色、条形图、标记。4种条件格式的效果如图所示,可以叠加:


下面以“背景颜色”为例说明如何设置条件格式。

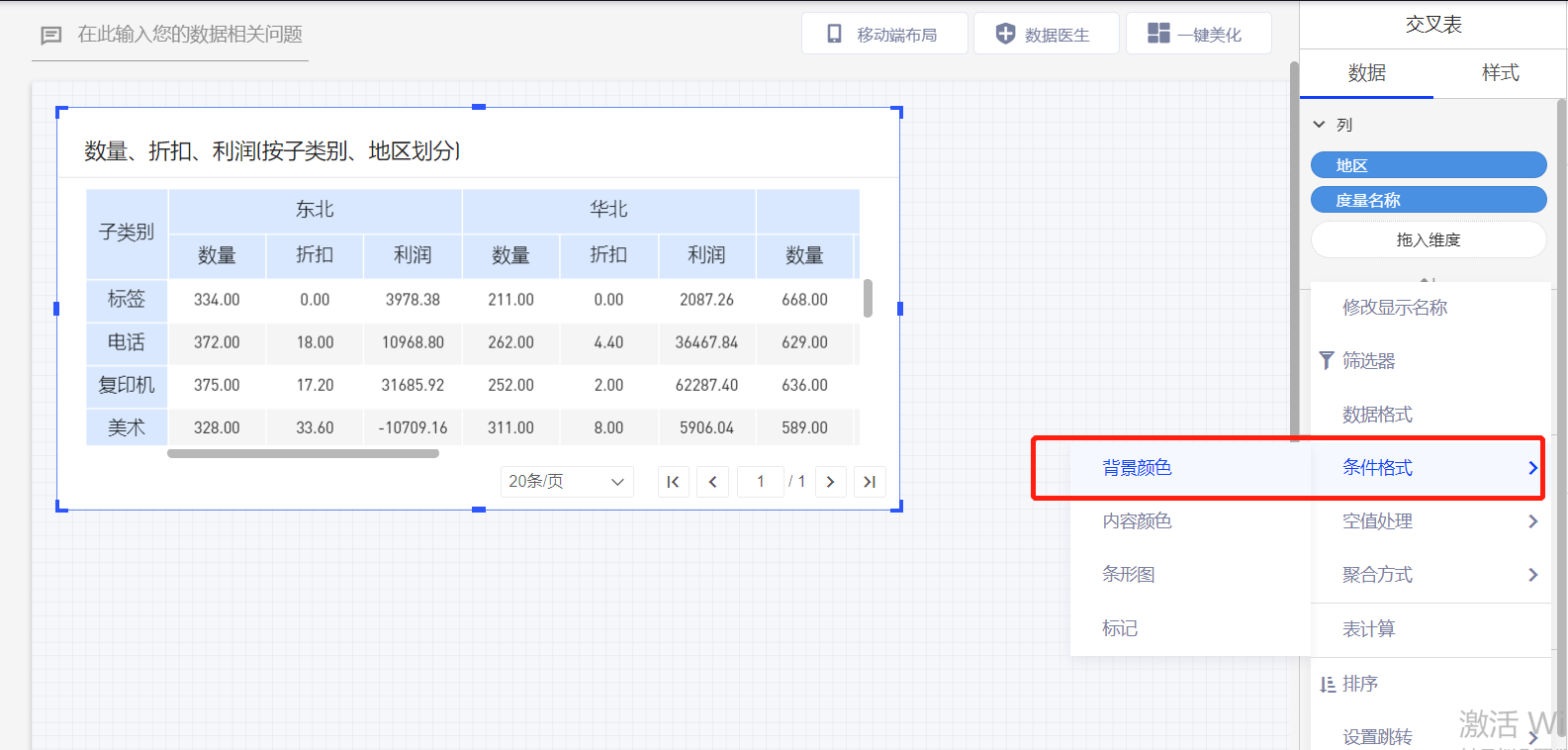

第一步,右键选中需要设置条件格式的字段,在弹出的菜单中选择“条件格式”,再选择“背景颜色”。

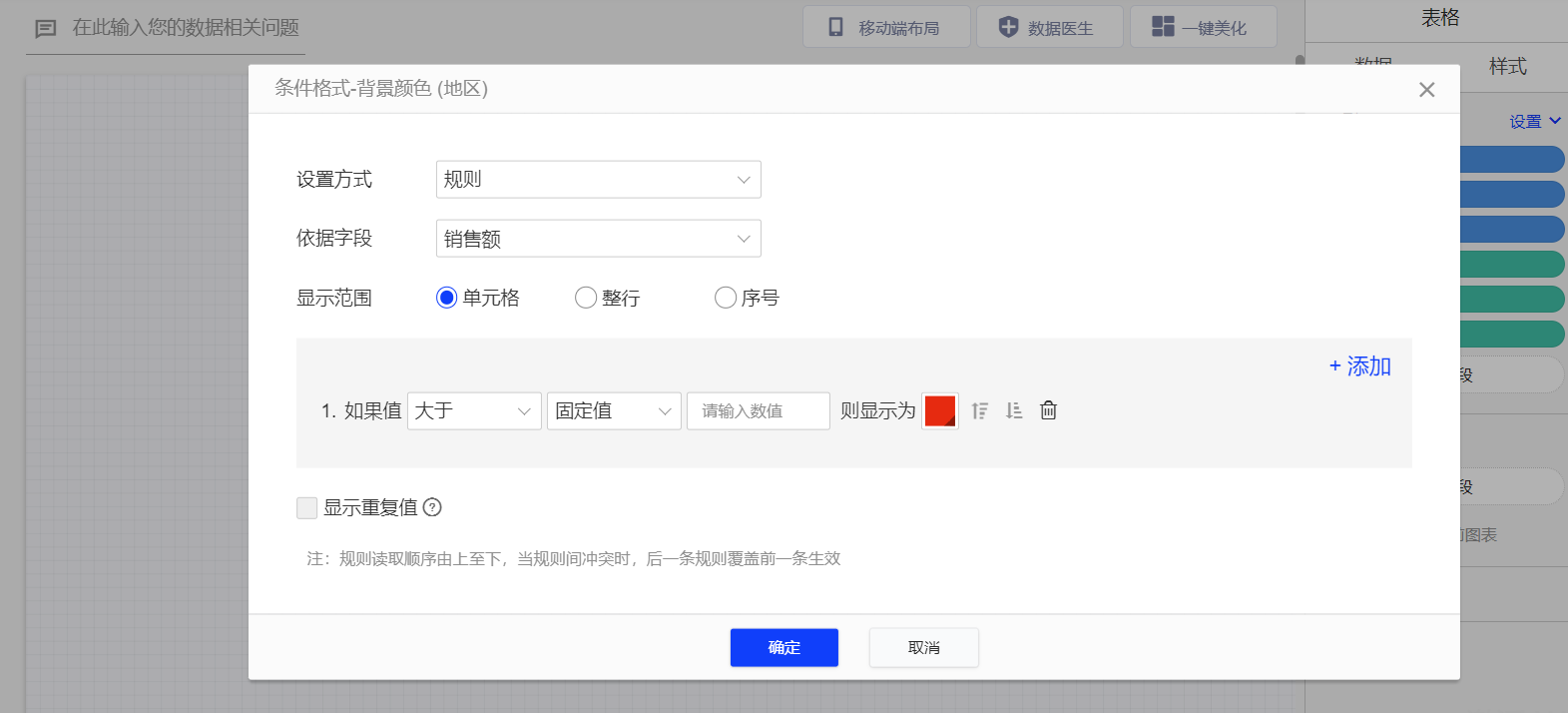

第二步,设置条件规则。


设置方式:可以选择“规则”或“色阶”,“规则”指仅有满足条件的单元格才会显示对应格式;“色阶”指在指定范围内的单元格会依据数值大小自动映射颜色深浅。

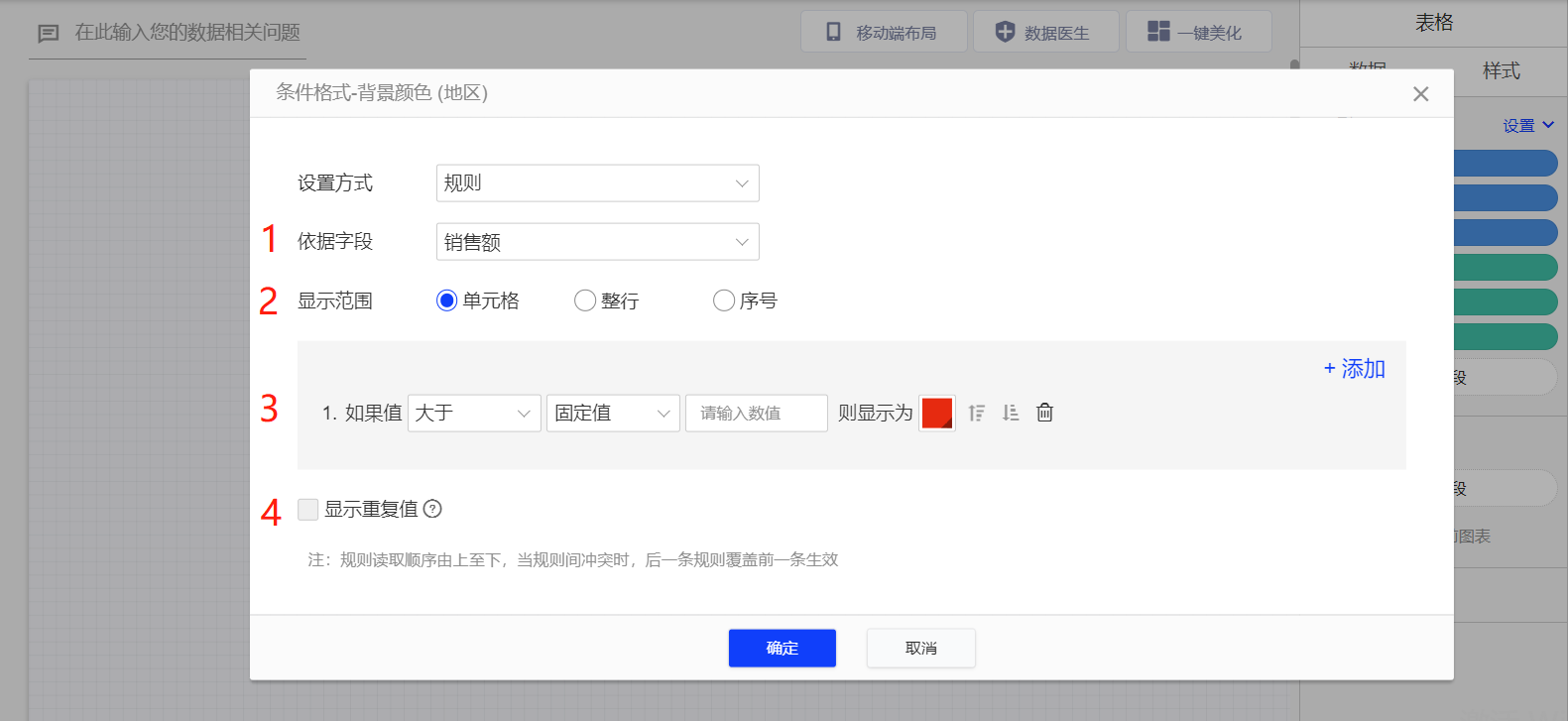

选择“规则”时的设置页面

1、依据字段:当前字段可以依据其他字段的值来显示条件格式。例如地区字段可以依据销售额大小来显示条件格式,将销售额大于10000的地区字段标红。

2、显示范围:可以选择单元格、整行或序号。即设置条件格式应用的范围,是仅单元格,还是单元格所在的整行数据,或者单元格所在的序号字段(勾选显示序号后序号才会生效)。

3、设置条件:可以设置相应的条件规则。新增功能:

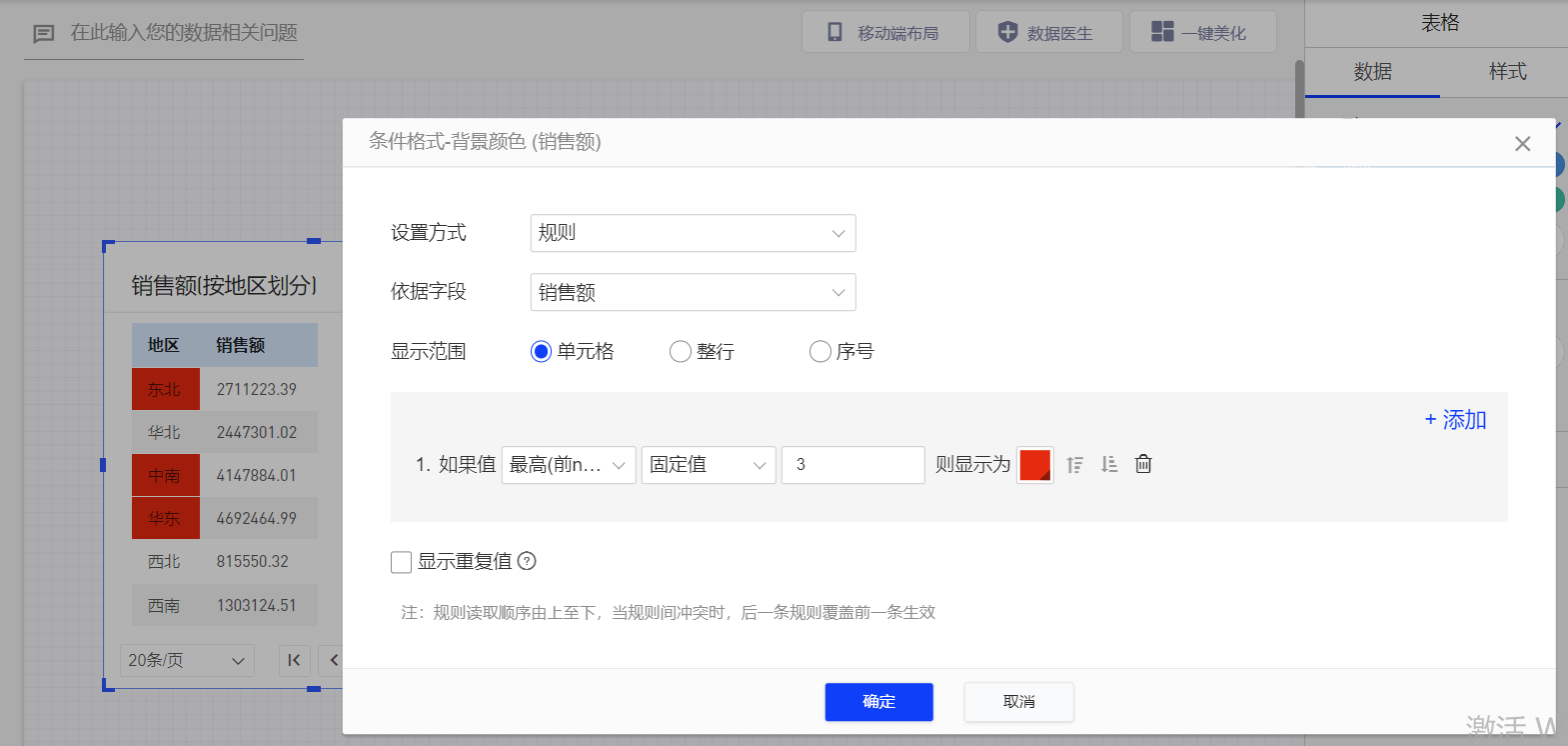

  • 支持对某字段满足条件的前n项设置条件格式,例如将销售额最高的三个地区值标红(暂不支持表计算字段)。
  • 可以与字段的第一行、平均值、最大值和最小值进行比较。
  • 可以与其他字段进行比较,例如将成本大于销售额的值标红。
    4、显示重复项:选择最高(前n项)或最低(前n项)时,在排序情况下可以设置是否显示重复项,例如,当某字段有7,8,9,8四个值时,若设置了降序,选择最高前2项显示红色,则勾选显示重复项时9,8,8三个值显示红色,若不勾选,则9,8两个值显示红色

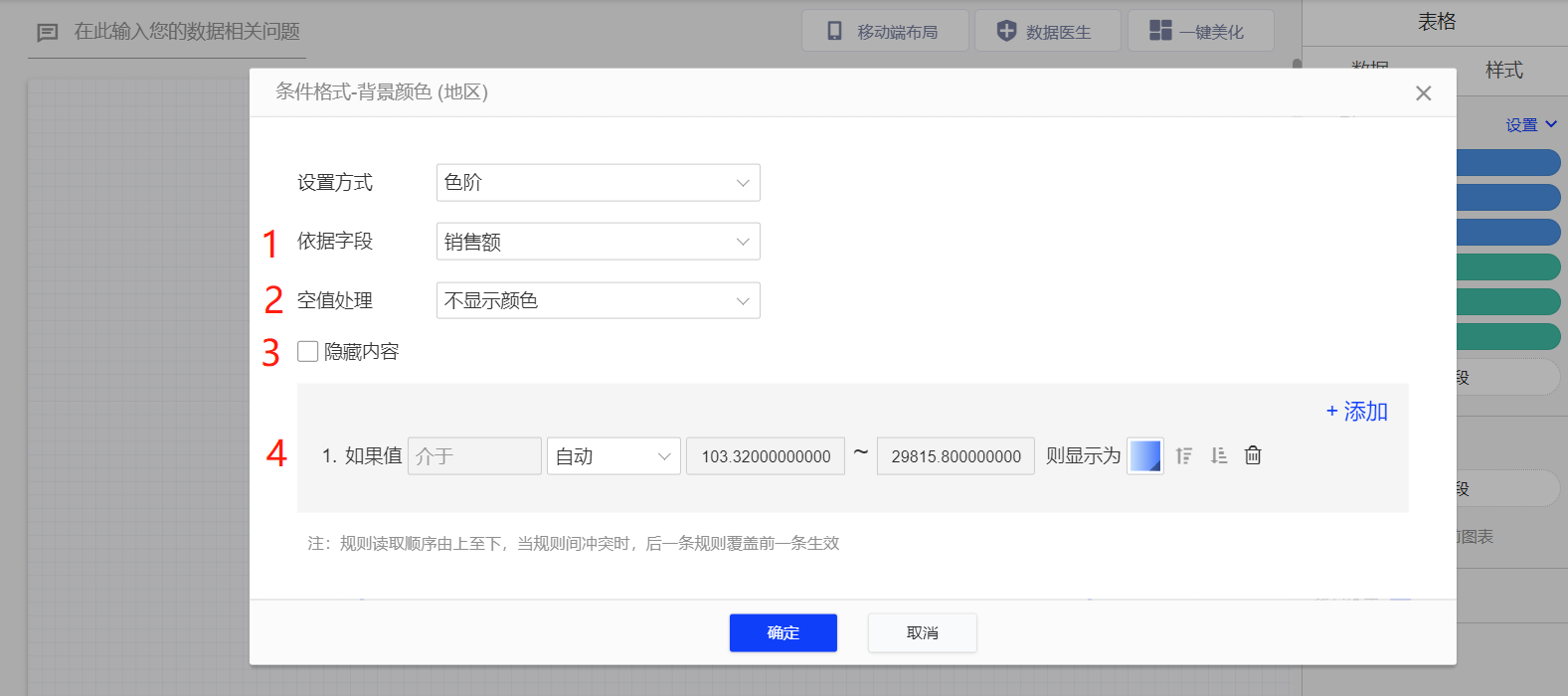

选择“色阶”时的规则页面


1、依据字段:与“规则”一致。

2、空值处理:可以设置空值的显示颜色。

3、隐藏内容:勾选后会隐藏单元格内容(内容颜色无此选项)

4、设置条件:可以设置相应条件规则。新增支持自定义范围,即在指定范围内的单元格才会显示对应格式。

第三步,确定后规则生效,即可看到效果。

指标选择器

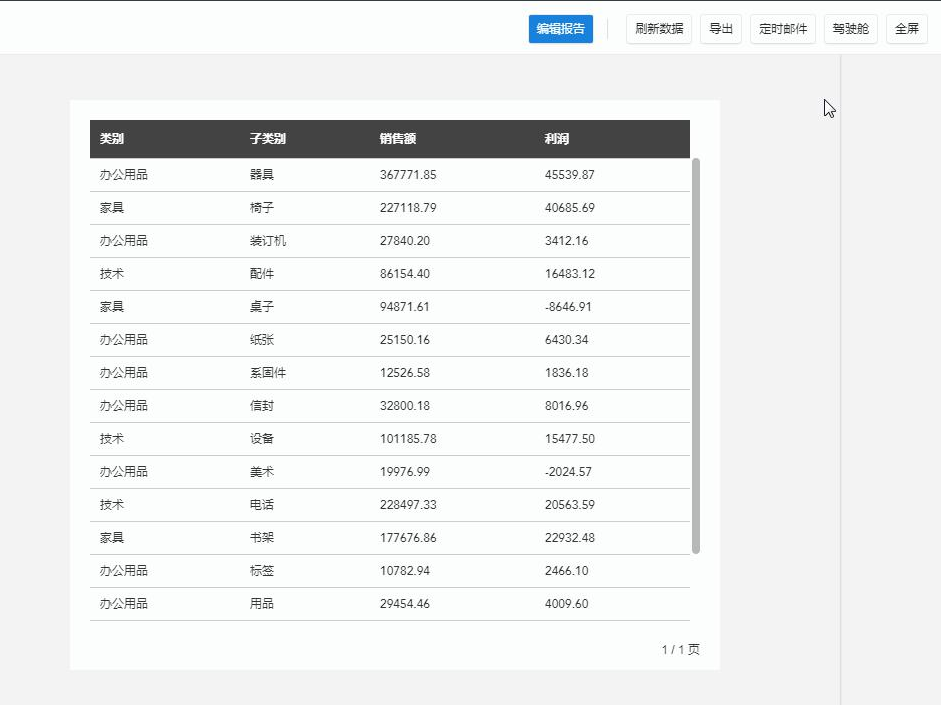

表格控件支持在阅览时动态选择需要展示的指标,效果如图所示。

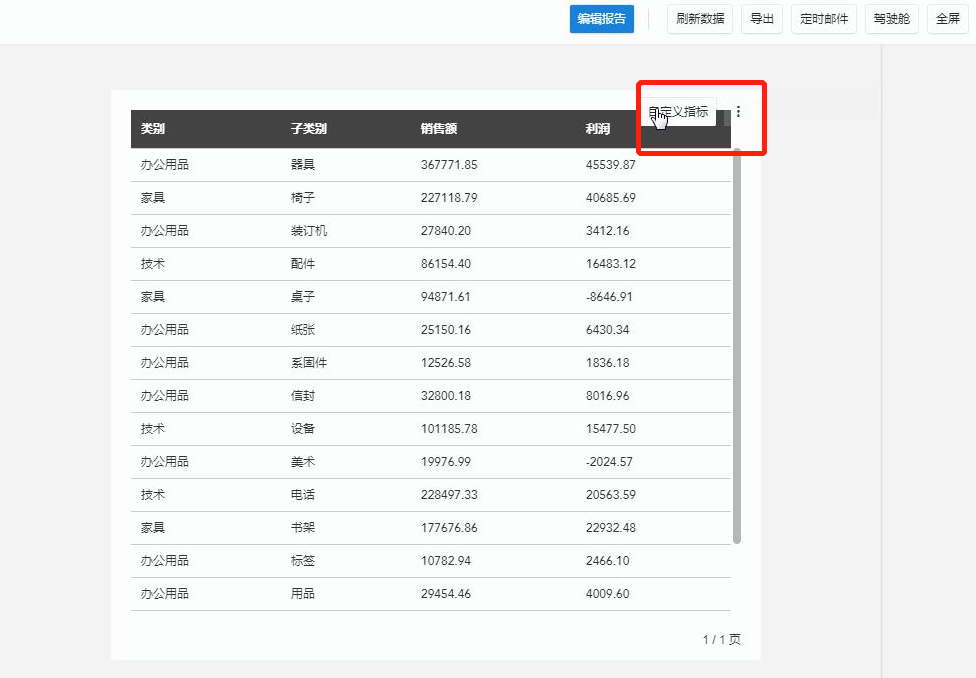

1)选择自定义指标

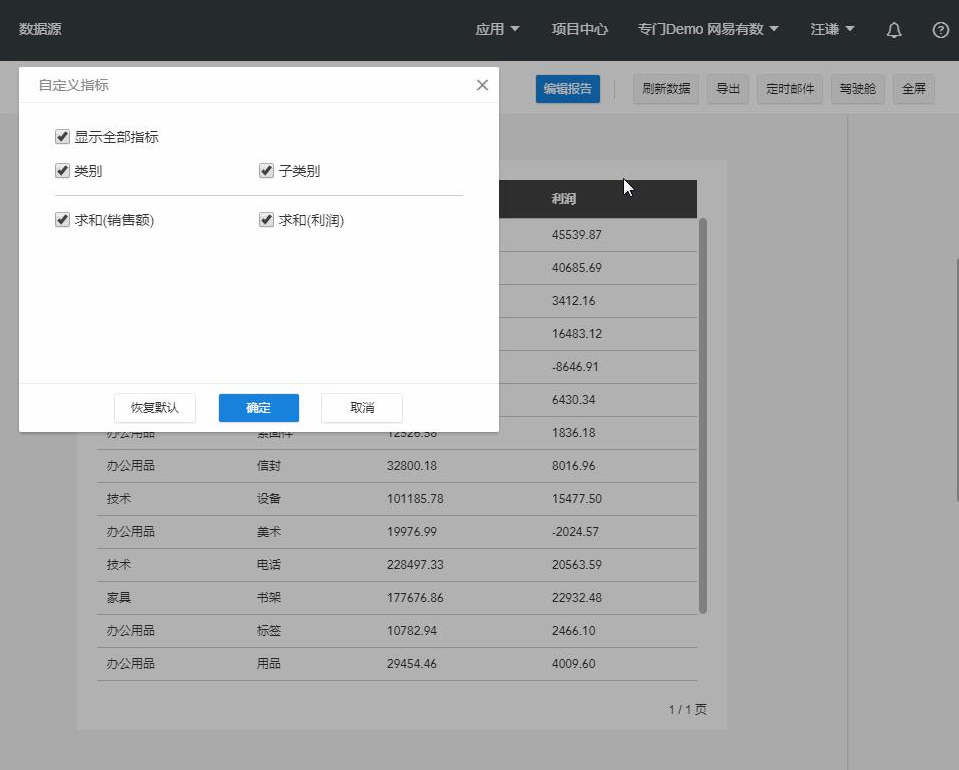

2)勾选选择全部指标
3)显示全部指标

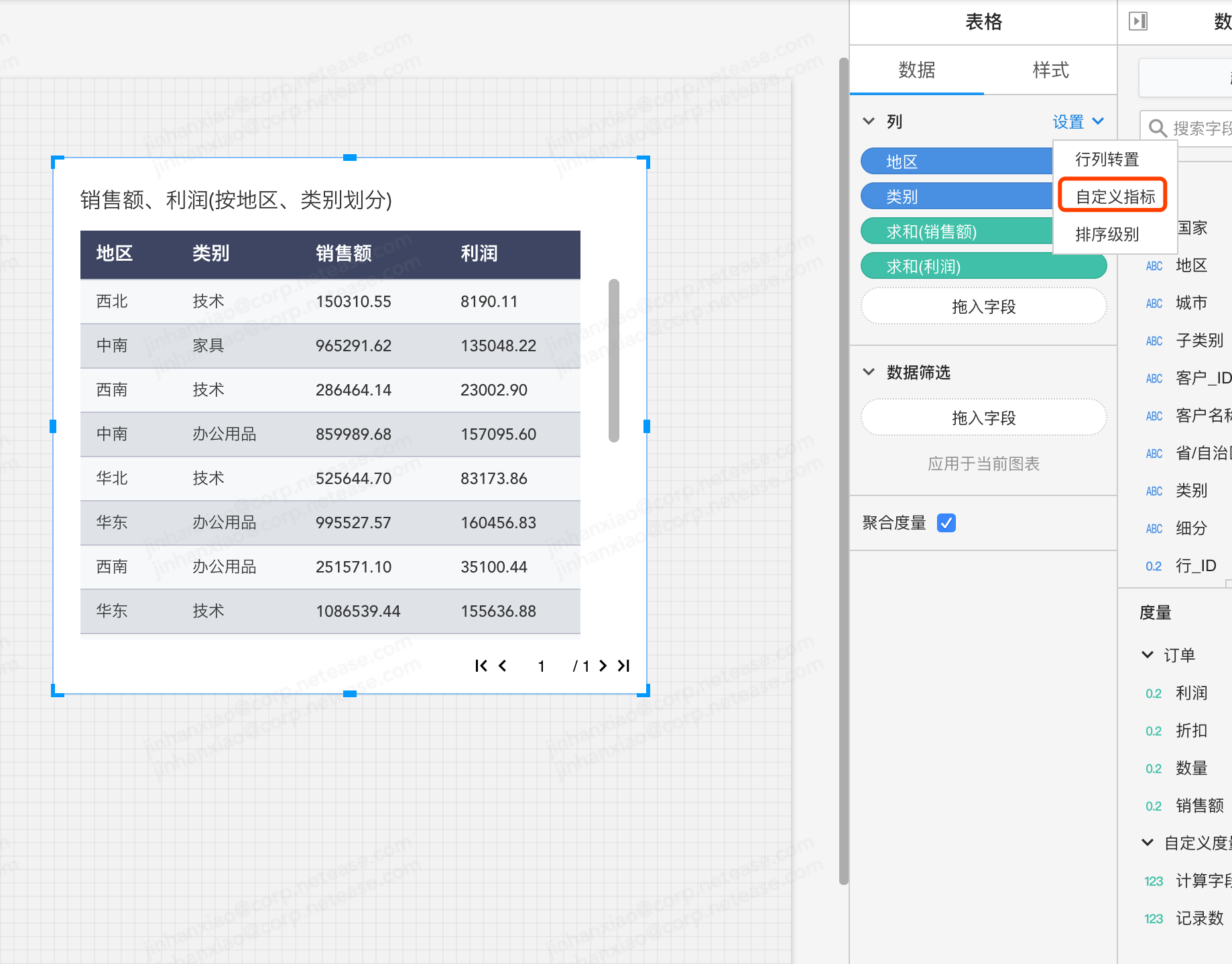

设置方式非常简单,只需要在编辑界面,打开自定义指标设置即可。

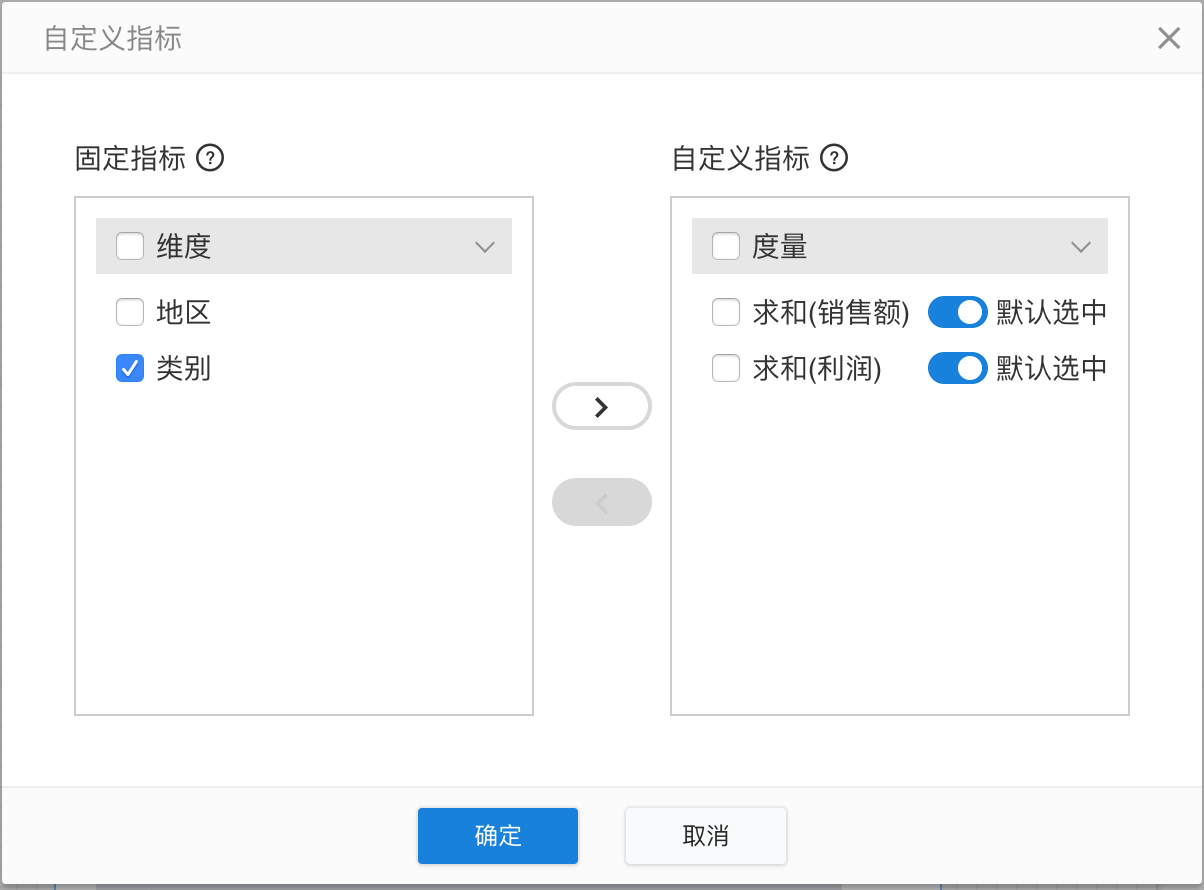

打开自定义指标设置后,在设置弹窗中我们可以选择开放筛选的自定义指标,并设置默认选择项。


这里有几个需要明确的概念:

固定指标指的是固定于表格的指标,阅览报告时无法修改固定指标的显示状态;

自定义指标指的是阅览状态下允许用户自定义选择是否显示的指标,开启默认选中的自定义指标在初始状态下显示于表格。

聚合数据总计

平台的最新版本中对表格增强总计计算功能,可对视图已经聚合的数据进行平均、总计等计算。

一键排序

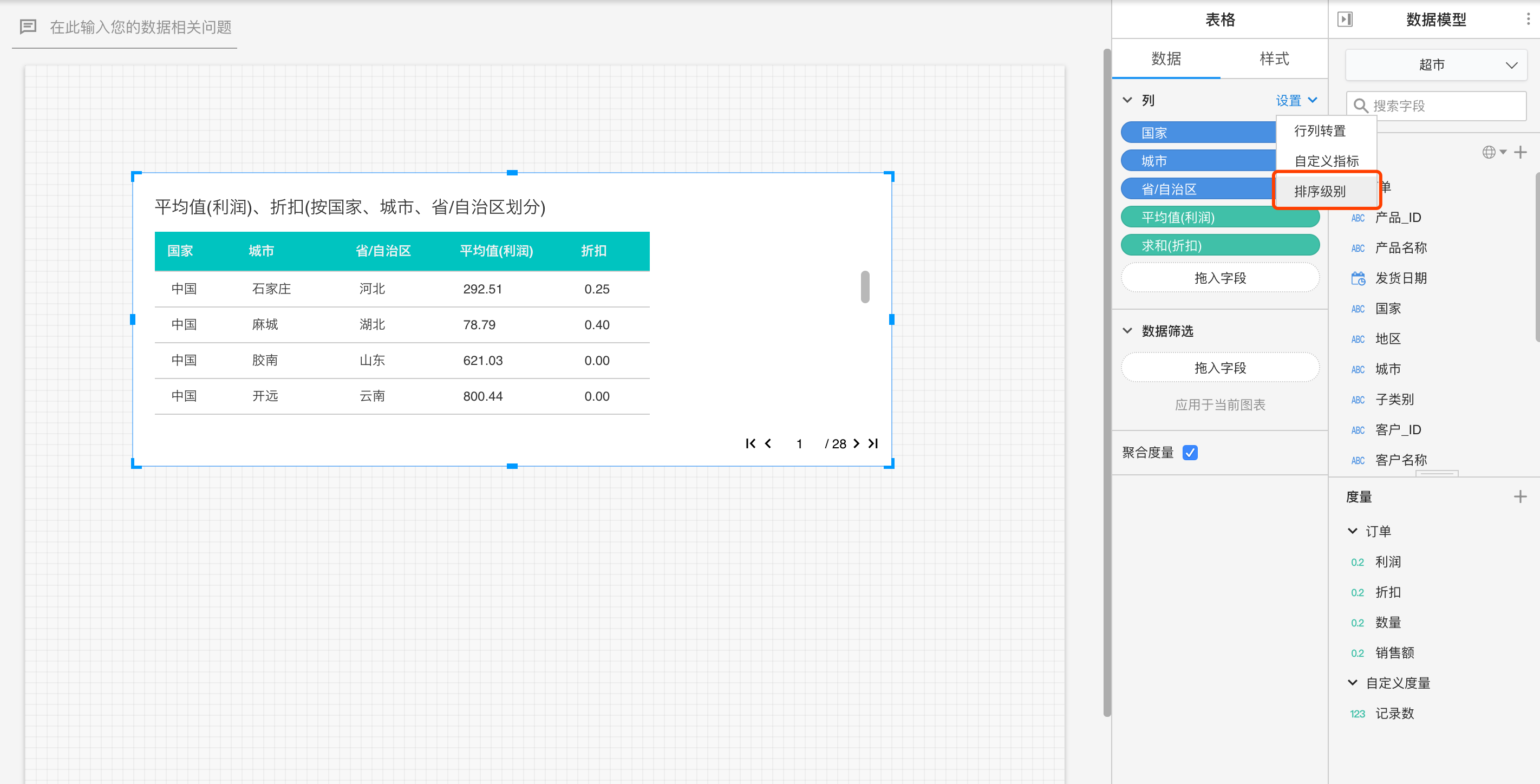

表格控件存在字段时,数据面板会出现设置按钮,选择设置按钮的排序级别,呼出排序级别弹窗,可在此对表格设置一键排序。


排序级别里提供【对所有未排序字段进行排序】功能,点击升序降序后,将对所有字段都执行排序。执行过排序的字段将排列在下方,默认级别顺序按照数据面板上的字段顺序排列,也可对字段进行单独的排序设置。

自定义排序

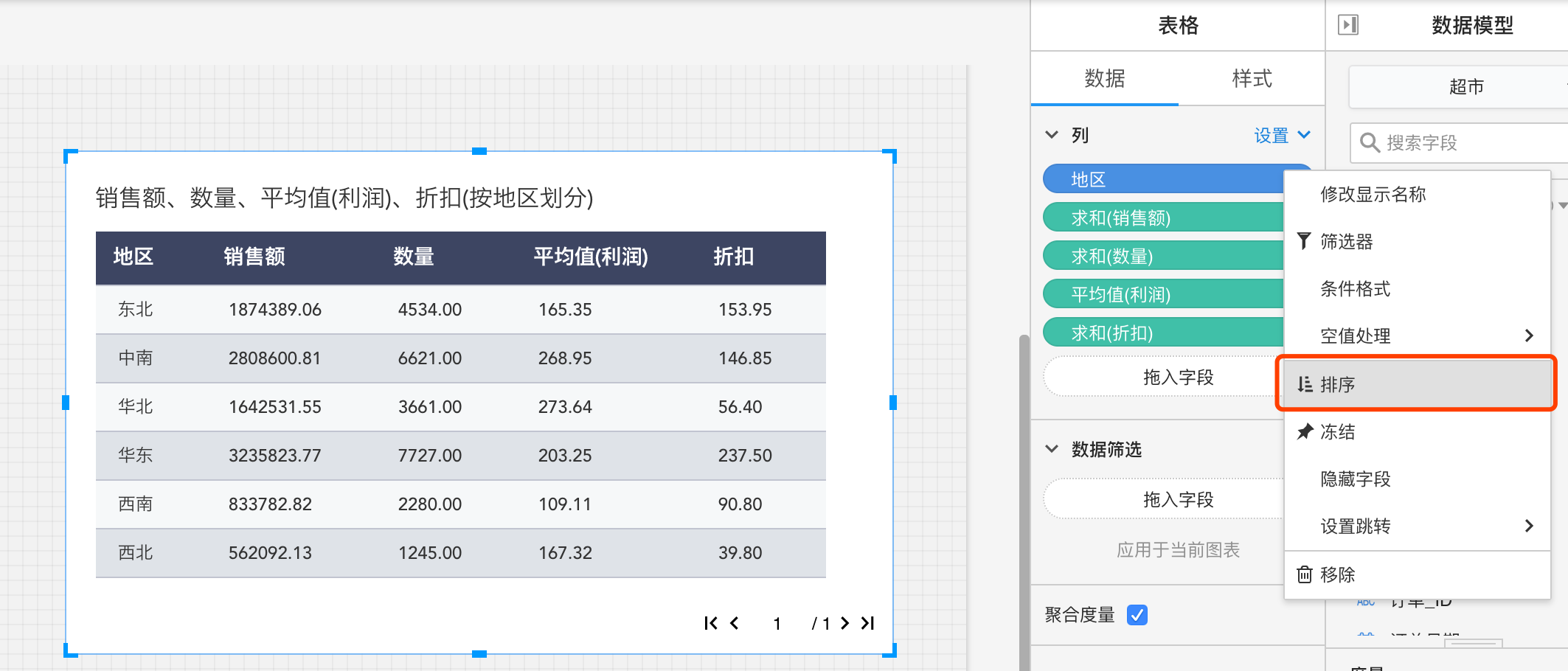

表格的维度pill支持自定义排序,点击维度pill下拉箭头,选择排序

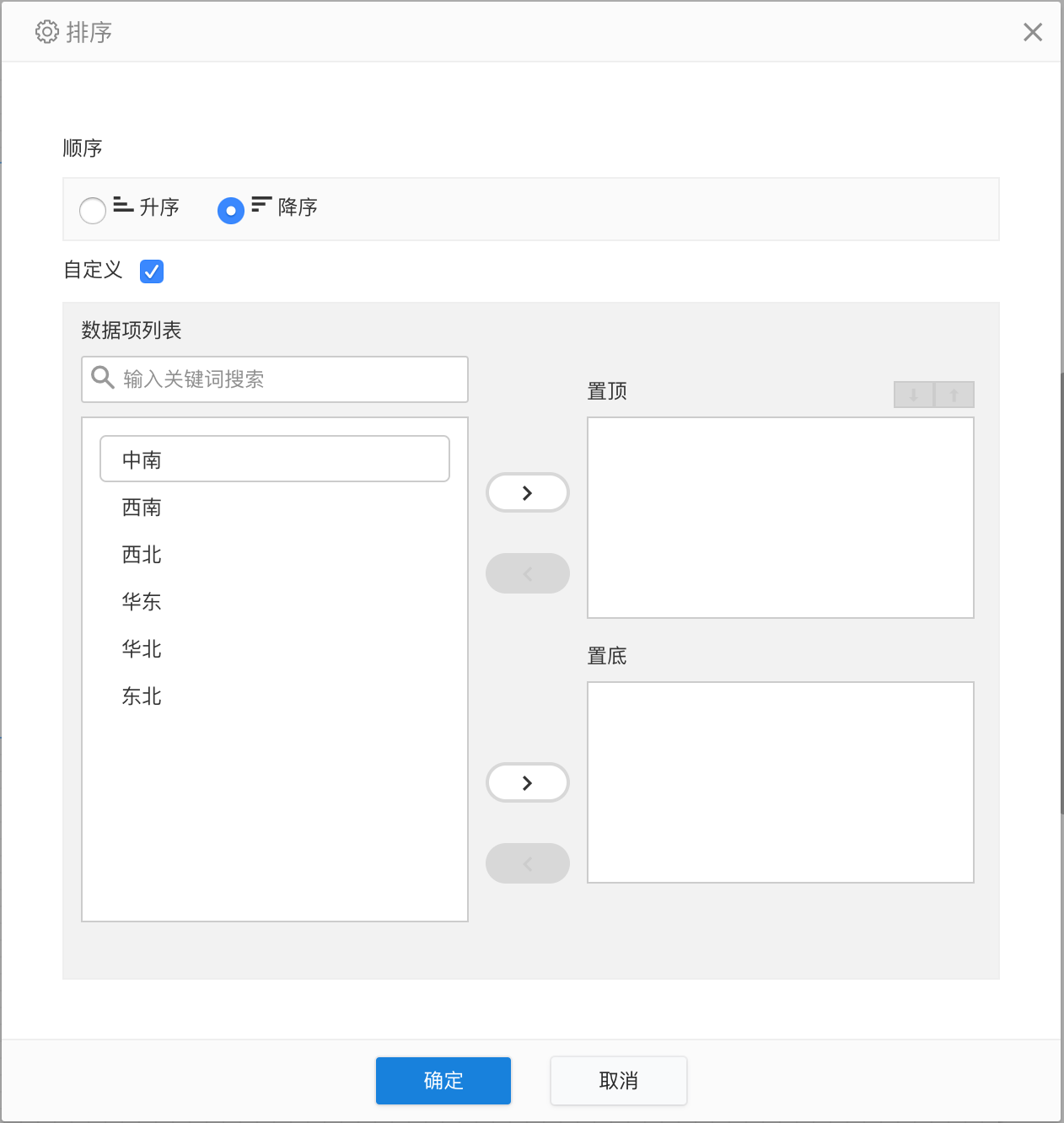

在呼出的排序设置窗口中勾选自定义,允许对维度的各数据项进行自定义的置顶/置底排序。
