仪表图

最近更新时间:2021-03-02 20:03:34

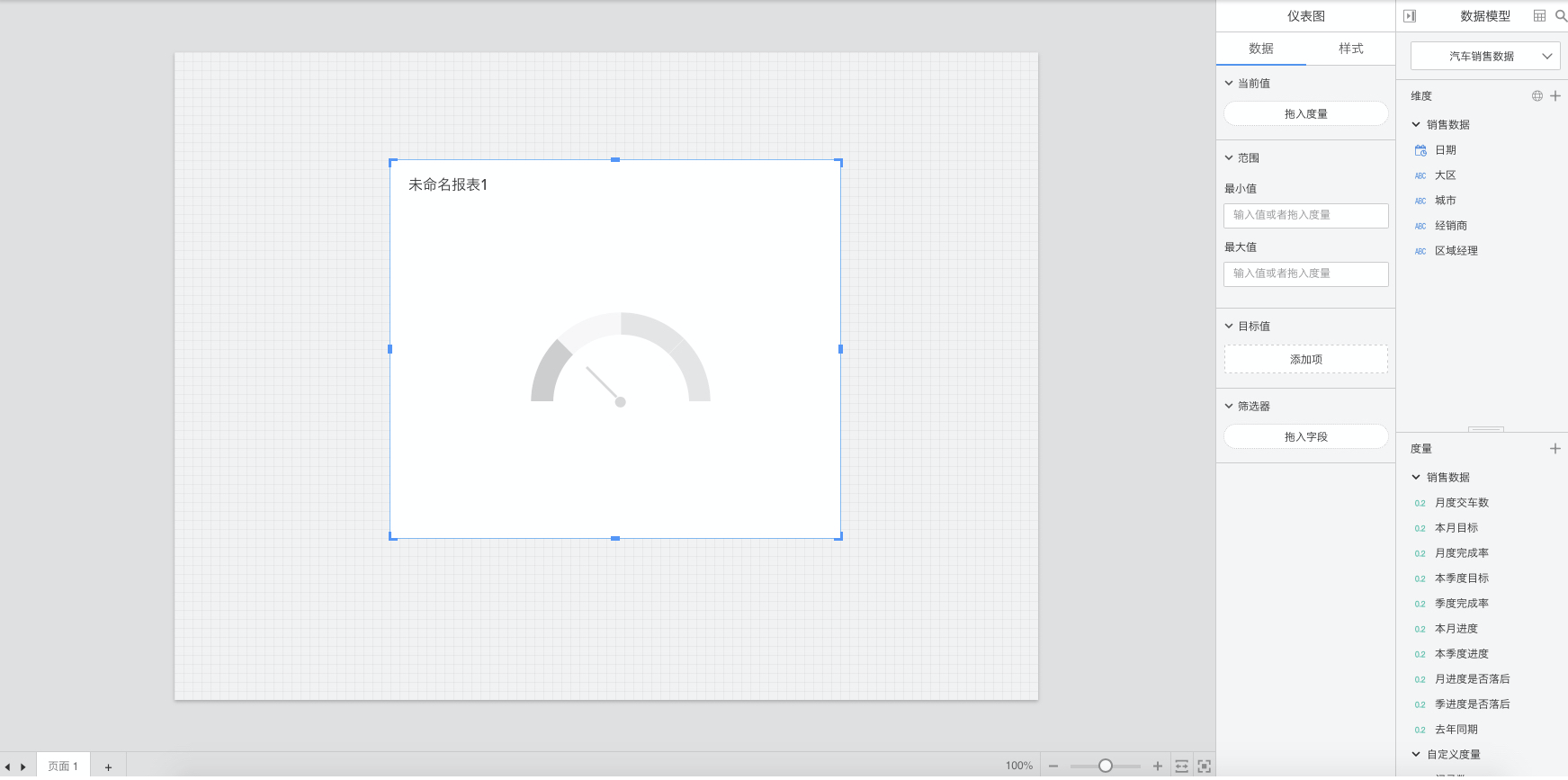

在画布中央创建一个空白的仪表图,此时属性面板里没有添加任何数据内容,如图:


在当前值区域拖入一个度量字段,代表用户希望在在仪表图中显示的动态变化指标,此时整个仪表图范围都被该值覆盖,如图:


为了能够使图像表达的含义更丰富,我们需要给仪表图定一个范围,用户可以更直观的查看当前值与最大值之间的差距,这个范围即可以是固定的,即手动输入一个范围;也可以是动态变化的,即拖入两个度量字段,如图:

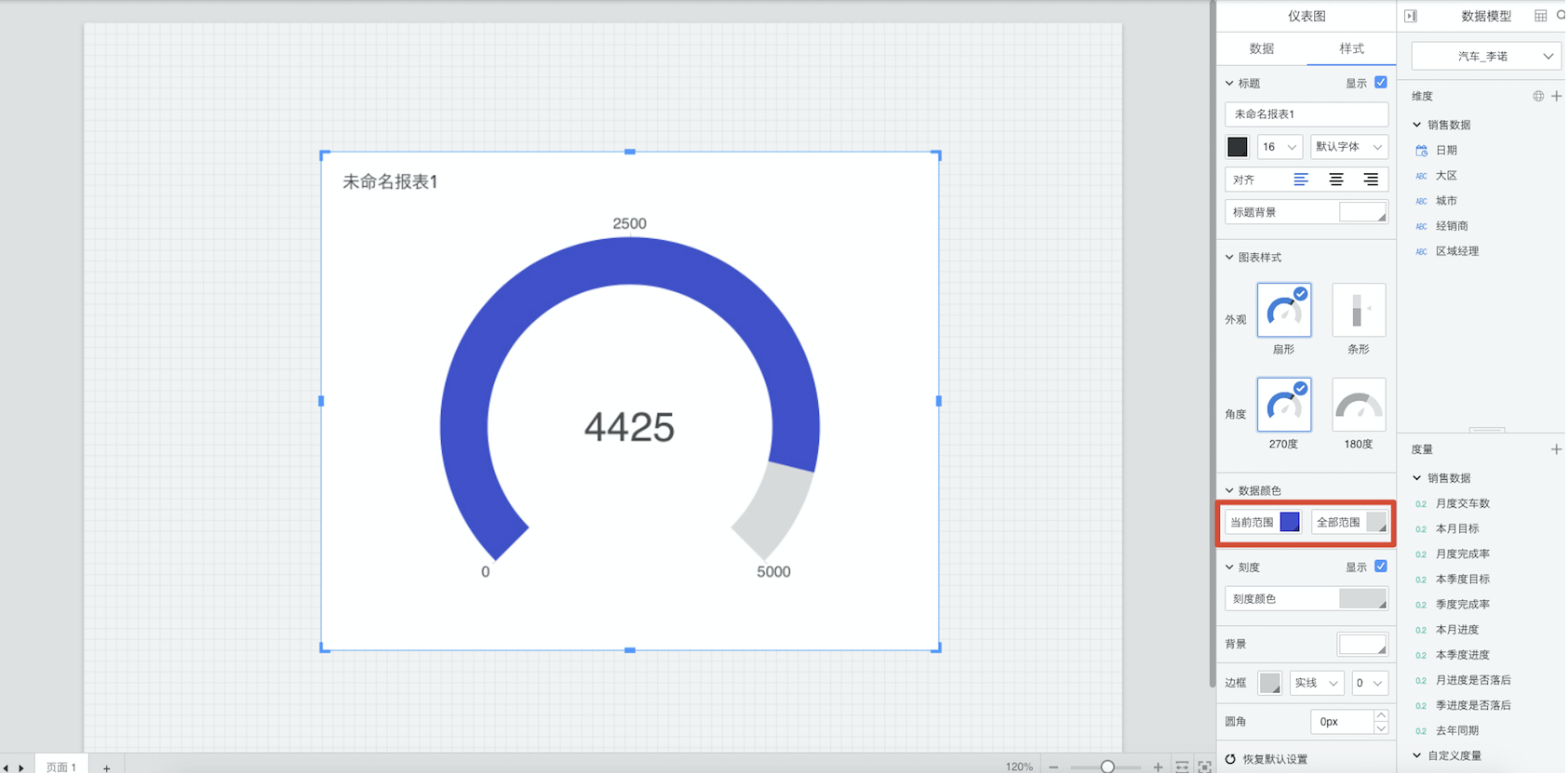

同时,用户如果不满意默认颜色,能够在样式面板中设定这两个区块各自的颜色,如图:

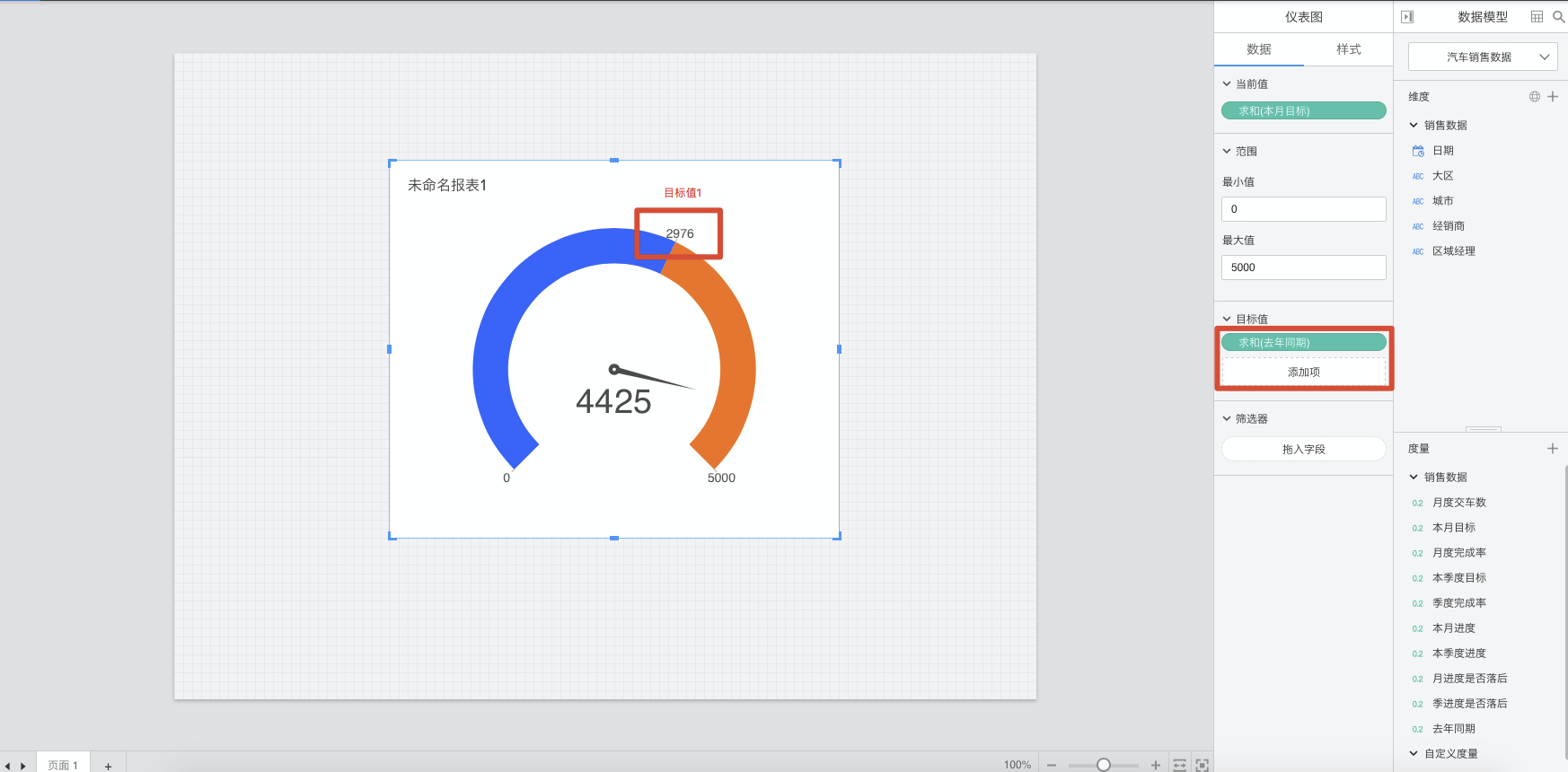

有时候用户需要设定多个目标,这时可以在目标值区域中拖入多个度量字段,最多能新增五个目标值;以当前图表举例,我需要设定去年同期的指标为一个目标值,即在目标值区域拖入**(求和)去年同期**字段,此时仪表图的指针指向代表当前值位置,红框区域代表去年同期目标值,可以清楚的对比出两者间的差距,如图:

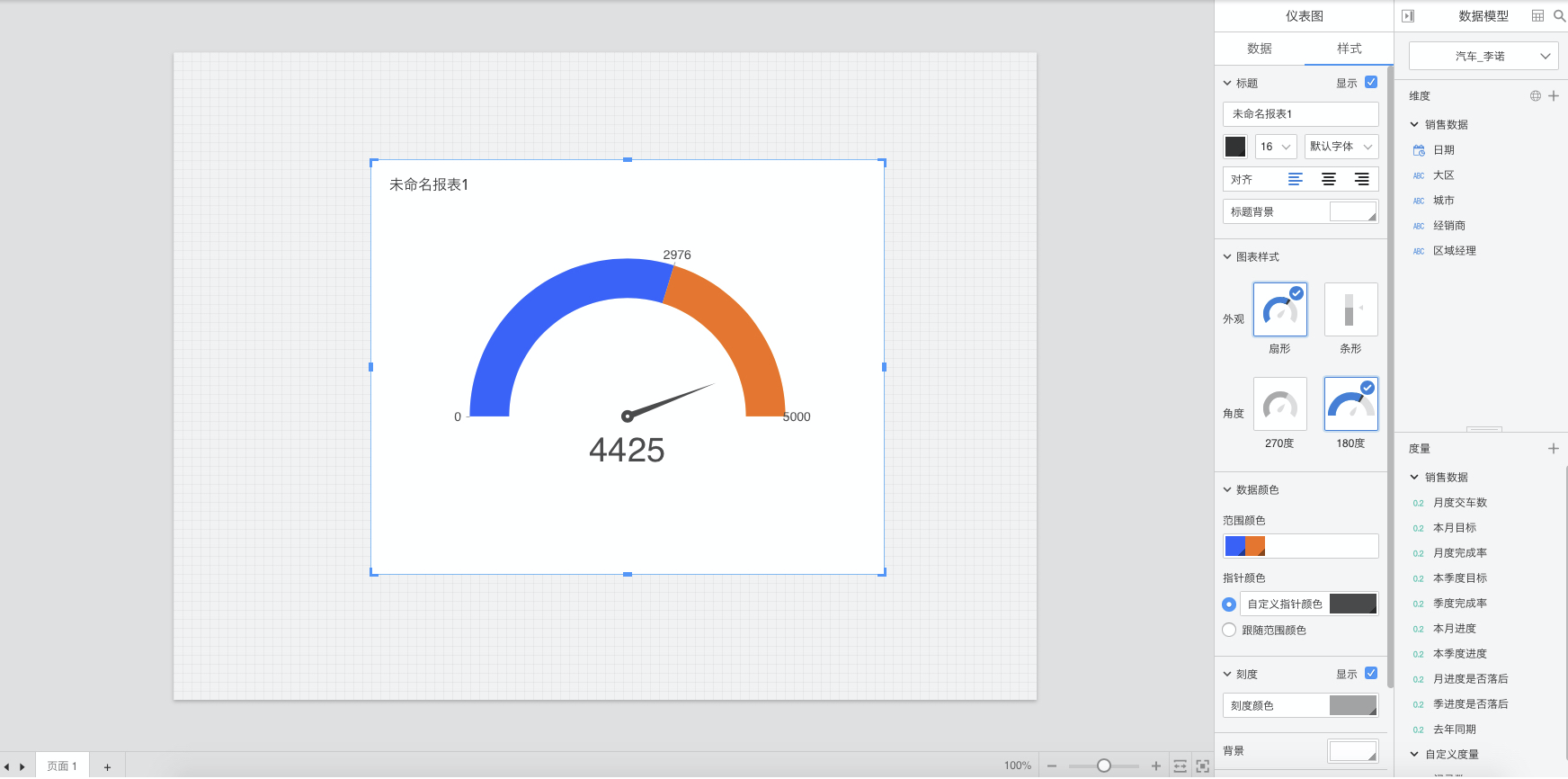

同样的,用户可以在样式面板对每一个区块的颜色进行设定,如图:

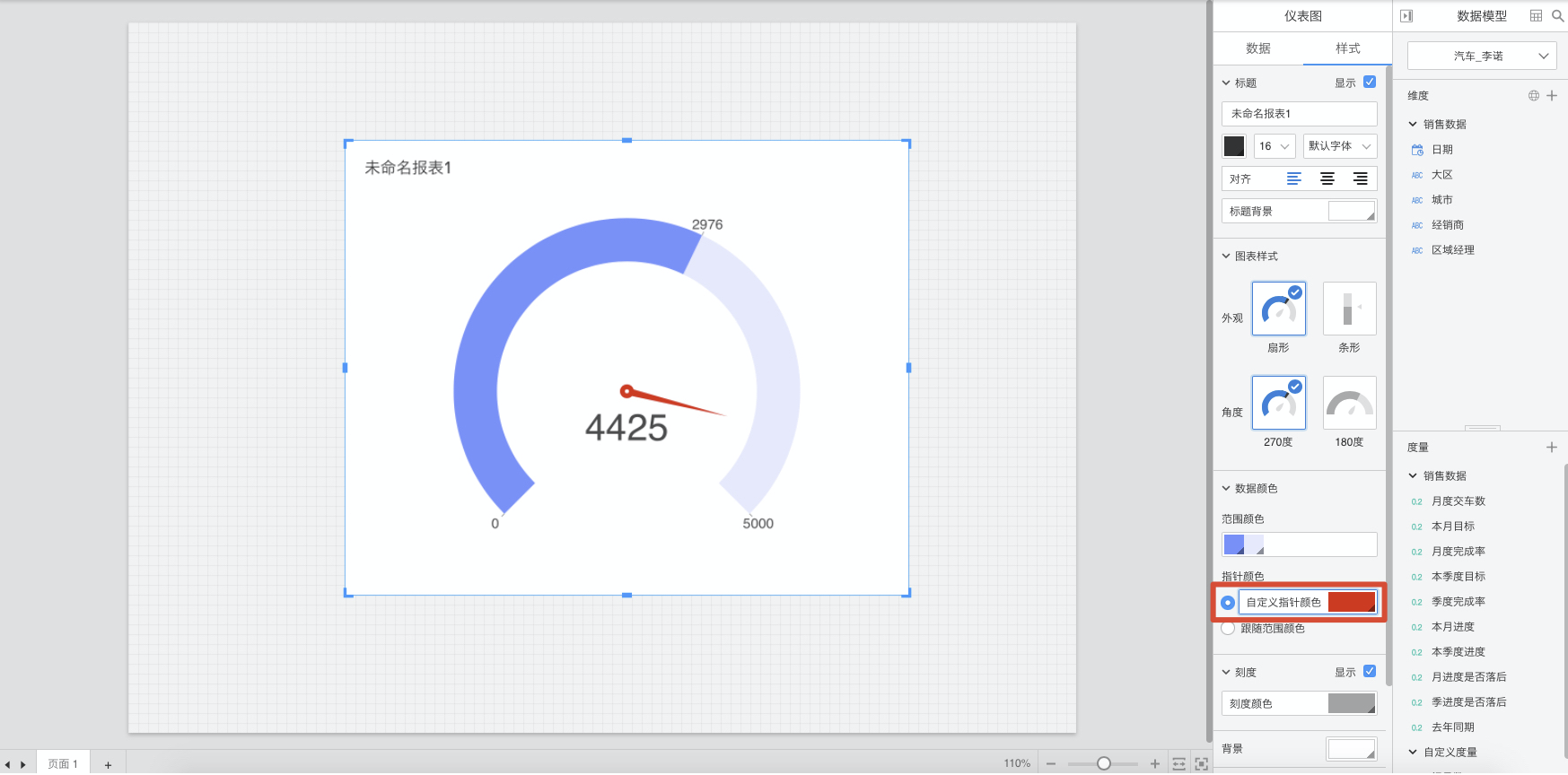

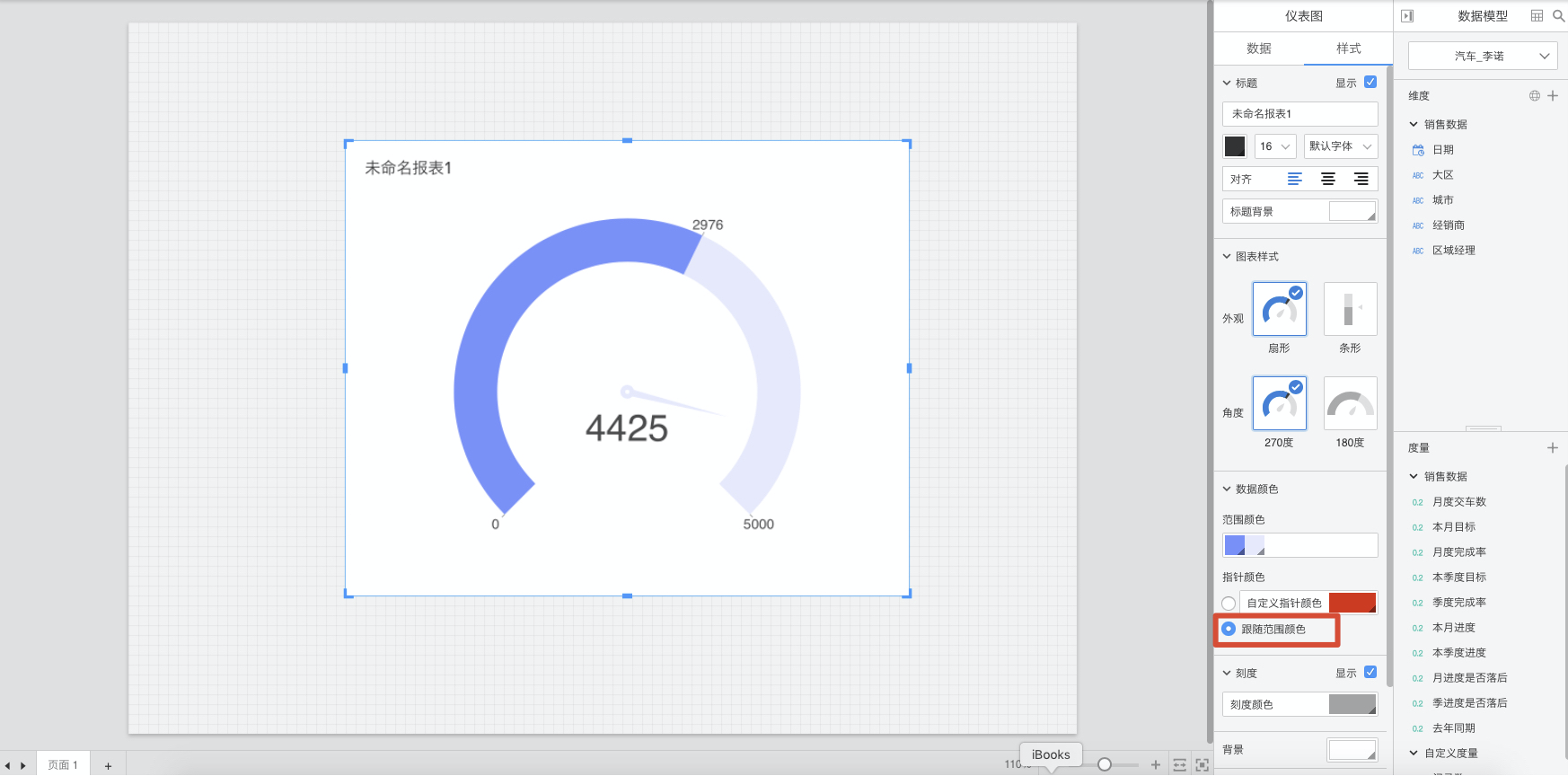

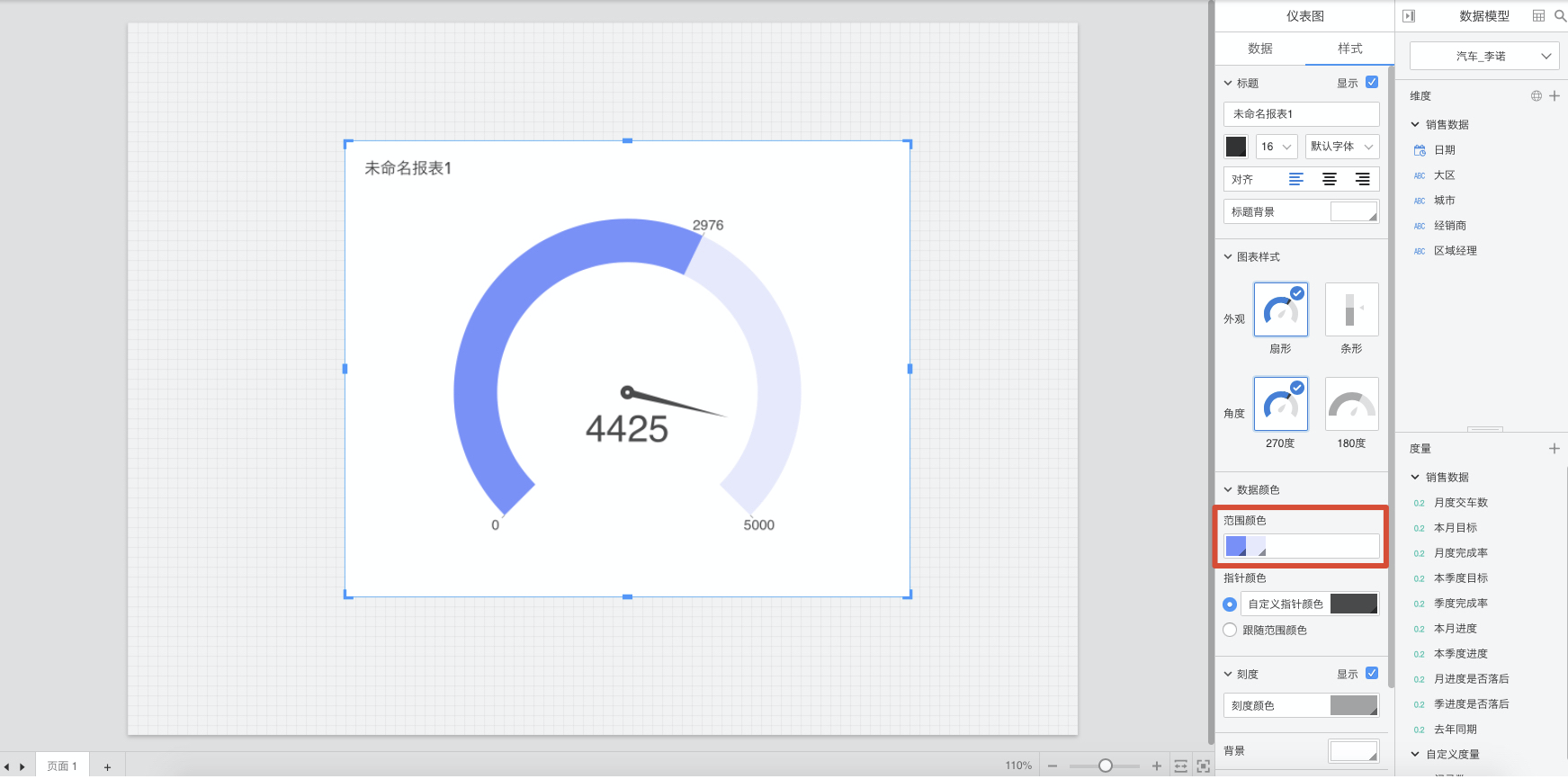

在有指针的情况下,用户可以自定义指针的颜色,如果选择跟随范围颜色,指针颜色会和范围颜色保持一致,如图:

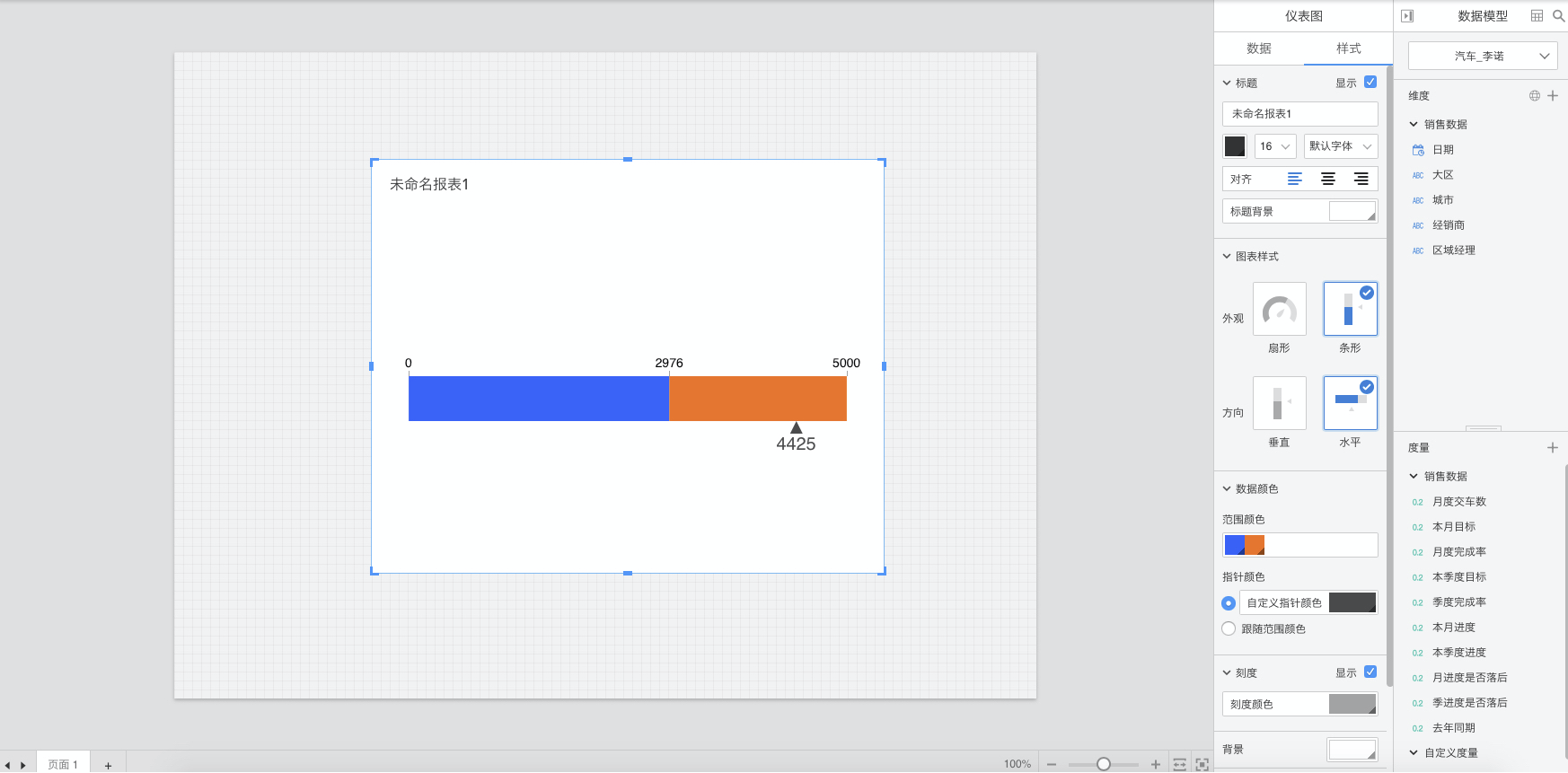

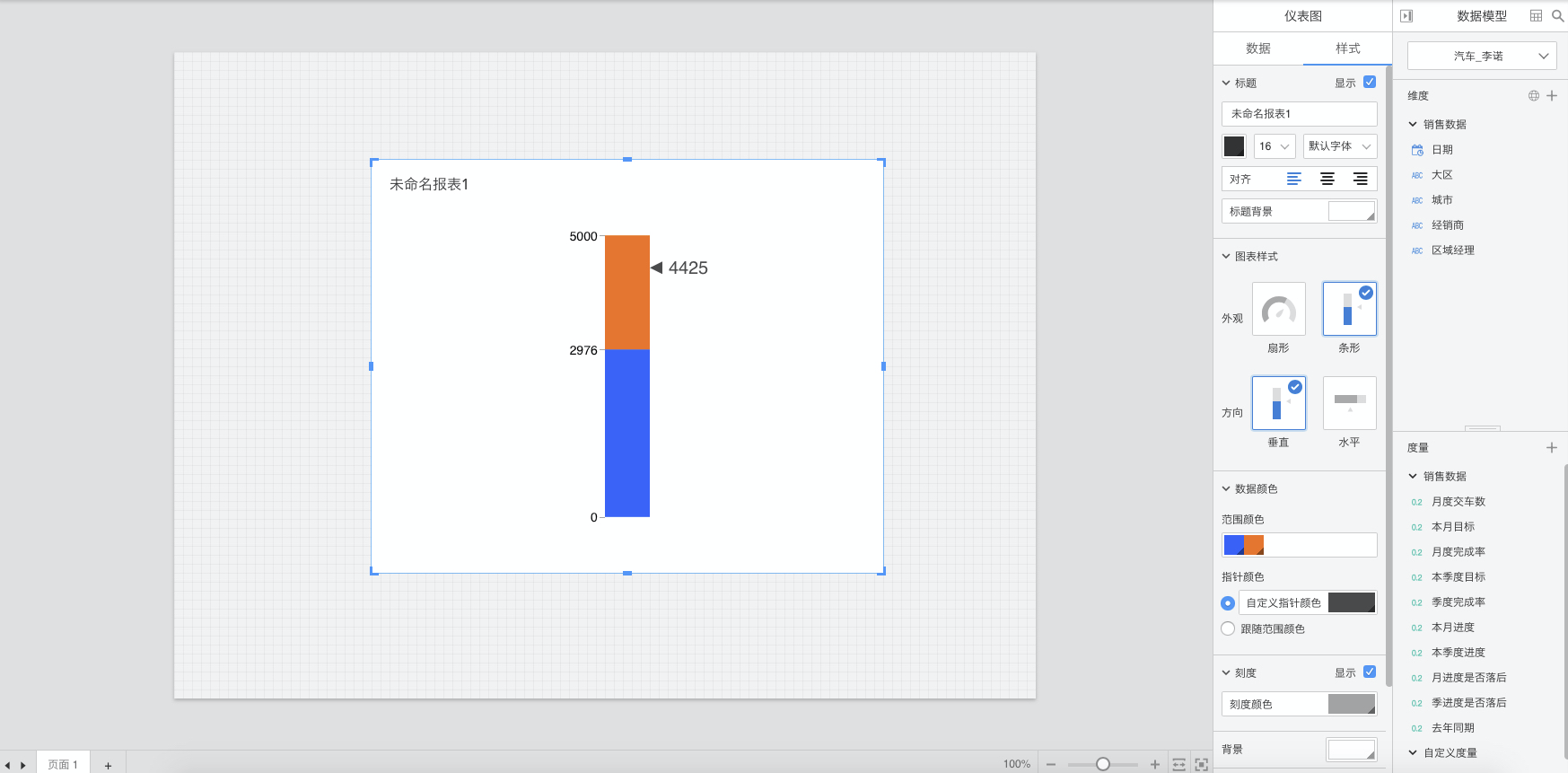

如果该仪表图样式无法满足用户的需求,还可以在图表样式区域调整仪表图的样式和角度,如图:
