扩展MBR分区及文件系统（＜2TB）

操作场景

当您的云硬盘在已存在MBR分区并已创建文件系统的情况下，且扩容后容量小于2TB。则请根据实际情况，通过以下两种方式扩展分区及文件系统：

• 将扩容部分容量扩至原MBR分区
• 将扩容部分容量格式化独立MBR分区

前提条件

1. 已创建快照备份数据（备注：为防止操作失误导致数据丢失，强烈建议您操作前使用快照备份数据）。
2. 已在控制台上完成云硬盘扩容（MBR分区，不支持≥2TB，扩容后的磁盘大小需不超过2TB）。
3. 已确认扩容分区格式（为MBR分区），详情请参考扩展方式概述。
4. 分区文件系统为ext2/ext3/ext4/xfs，且当前文件系统不能有错误。

场景一：扩容原分区

将扩容部分容量扩至原MBR分区

操作环境

资源	说明
操作系统	CentOS 6.5 64bit
数据盘	/dev/vdb：使用MBR分区和ext4文件系统，由50GB扩容到200GB /dev/vdc：使用MBR分区和xfs文件系统，由50GB扩容到300GB

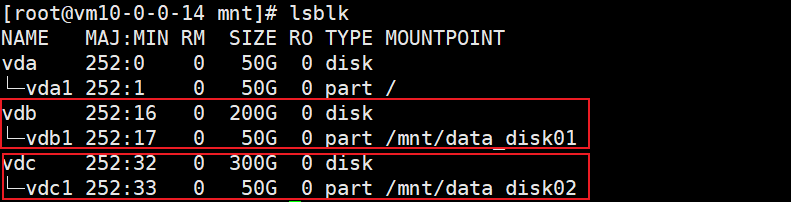

1. 执行lsblk命令，查询确认待扩展云硬盘的分区及挂载信息，以云硬盘/dev/vdb、/dev/vdc，为例：

   lsblk


返回结果如下图所示:

可从图中获取以下信息：

云硬盘信息	分区信息	分区说明
/dev/vdb，数据盘，云硬盘容量为200GB	/dev/vdb1	分区容量为50GB，挂载点为/mnt/data_disk01
/dev/vdc，数据盘，云硬盘容量为300GB	/dev/vdc1	分区容量为50GB，挂载点为/mnt/data_disk02

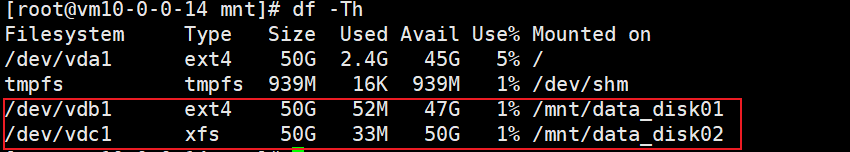

2. 执行以下命令，查询实例中云硬盘的文件系统信息。

   df -Th


返回结果如下图所示：

可从图中获取以下信息：

分区信息	文件系统类型	挂载点
/dev/vda1	ext4	已挂载至/
/dev/vdb1	ext4	已挂载至/mnt/data_disk01
/dev/vdc1	xfs	已挂载至/mnt/data_disk02

3. 执行umount <挂载点>命令，卸载分区挂载，以/dev/vdb1挂载点/mnt/data_disk01为例。

   umount /mnt/data_disk01


   说明：请将待扩容的云硬盘上所有分区都解挂后，再进行下列步骤。

4. 执行以下命令，使用growpart工具扩容分区。

   growpart /dev/vdb 1


   本文以扩容数据盘 /dev/vdb1 、/dev/vdc1 分区为例，/dev/vdb和1之间、/dev/vdc和1之间需要空格分隔；如果需要扩容其他分区，请根据实际情况修改命令。
   执行结果如下所示：


5. 在实例操作系统内，根据查询到的文件系统类型，执行对应命令扩容文件系统。

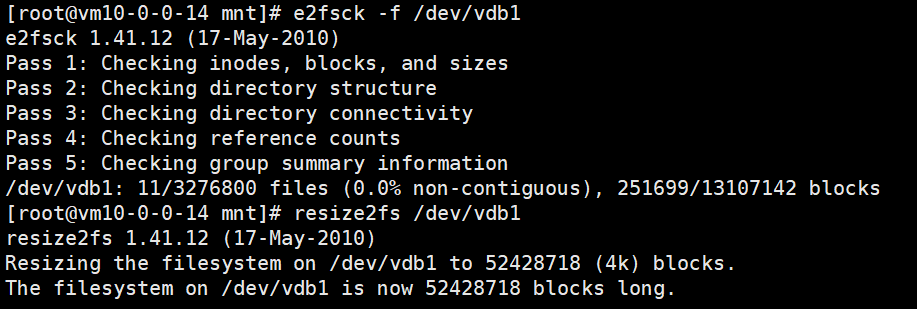

   • 扩容ext*（例如ext4）文件系统，执行以下命令。
     检查文件系统状态

     e2fsck -f /dev/vdb1


     扩容数据盘/dev/vdb1的文件系统

     resize2fs /dev/vdb1


     返回结果如下图所示:


     说明：/dev/vdb1均为分区名称，请您根据实际情况修改。

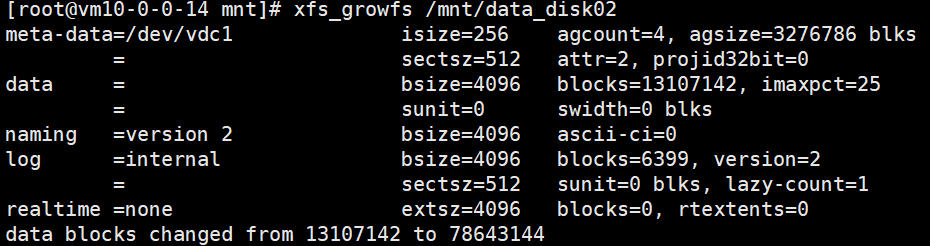

   • 扩容xfs文件系统，执行以下命令。
     挂载分区目录

     mount /dev/vdc1 /mnt/data_disk02


     扩容数据盘/dev/vdc1的文件系统

     xfs_growfs /mnt/data_disk02


     返回结果如下图所示:



     说明：/mnt/data_disk02为/dev/vdc1的挂载点，请您根据实际情况修改。

6. 执行mount <云盘设备分区> <挂载点>命令，手动挂载扩容后的分区；本文以/dev/vdb1分区，挂载点以/mnt/data_disk01为例。

   mount /dev/vdb1 /mnt/data_disk01


7. 执行以下命令，检查扩容结果。

   df -Th


   返回结果如下图所示：

   则表示已扩容完成，请您根据实际情况检查数据是否正常。

   • 如果扩容成功，KEC实例中的业务程序可持续正常运行。
   • 如果扩容失败，需通过备份的快照回滚数据。

场景二：扩容独立分区

将扩容部分容量格式化独立MBR分区

操作环境

资源	说明
操作系统	CentOS 6.5 64bit
数据盘	/dev/vdb：使用MBR分区和ext4文件系统，原分区1容量为50GB不变，新增分区2容量为150G /dev/vdc：使用MBR分区和xfs文件系统，原分区1容量为50GB不变，新增分区2容量为250G

1. 执行lsblk命令，查询确认待扩展云硬盘的分区及挂载信息，以云硬盘/dev/vdb、/dev/vdc，为例：

   lsblk


返回结果如下图所示:

可从图中获取以下信息：

云硬盘信息	分区信息	分区说明
/dev/vdb，数据盘，云硬盘容量为200GB	/dev/vdb1	分区容量为50GB，挂载点为/mnt/data_disk01
/dev/vdc，数据盘，云硬盘容量为300GB	/dev/vdc1	分区容量为50GB，挂载点为/mnt/data_disk02

2. 执行以下命令，查询实例中云硬盘的文件系统信息。

   df -Th


返回结果如下图所示：

可从图中获取以下信息：

分区信息	文件系统类型	挂载点
/dev/vda1	ext4	已挂载至/
/dev/vdb1	ext4	已挂载至/mnt/data_disk01
/dev/vdc1	xfs	已挂载至/mnt/data_disk02

3. 执行umount <挂载点>命令，卸载分区挂载，以/dev/vdb1挂载点/mnt/data_disk01为例。

   umount /mnt/data_disk01


   说明：请将待扩容的云硬盘上所有分区都解挂后，再进行下列步骤。

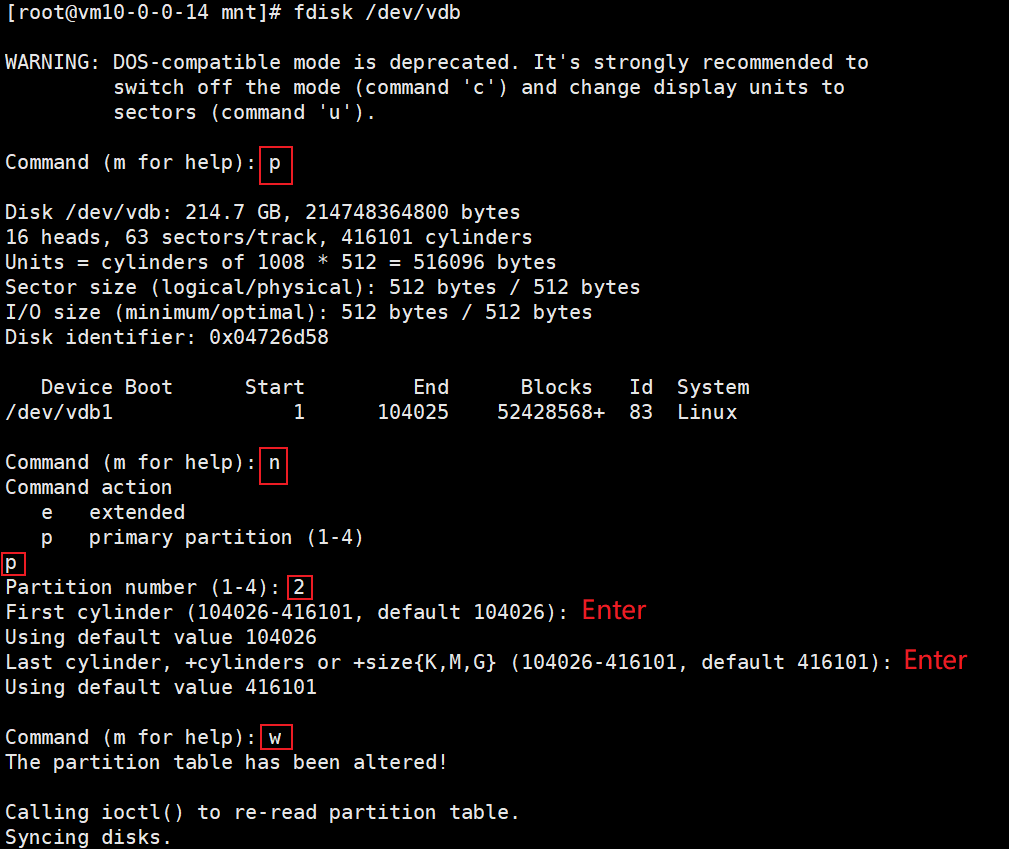

4. 执行fdisk <云盘设备名称>命令，创建一个新分区，本文以云硬盘/dev/vdb为例，为新增的150G容量创建新分区。

   fdisk /dev/vdb


   按照界面的提示，依次执行以下步骤：
   a. 输入 p：查看现有分区信息，本文已有分区 /dev/vdb1。
   b. 输入 n：新建分区。
   c. 输入 p：新建主分区。
   d. 输入 2：新建第2个主分区。
   e. 按2次 Enter：分区大小使用默认配置。
   f. 输入 w：保存分区表，开始分区。
   执行结果如下图所示：


   说明：本例以创建一个分区为例，您可以根据实际需求创建多个分区。

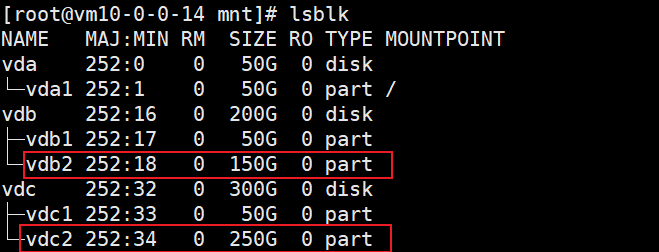

5. 执行以下命令，查看新分区。

   lsblk


   执行结果如下图所示（/dev/vdc已参照步骤4进行新建分区操作）：


6. 执行mkfs.<fstype> <云盘设备分区>命令，格式化新分区并创建文件系统。

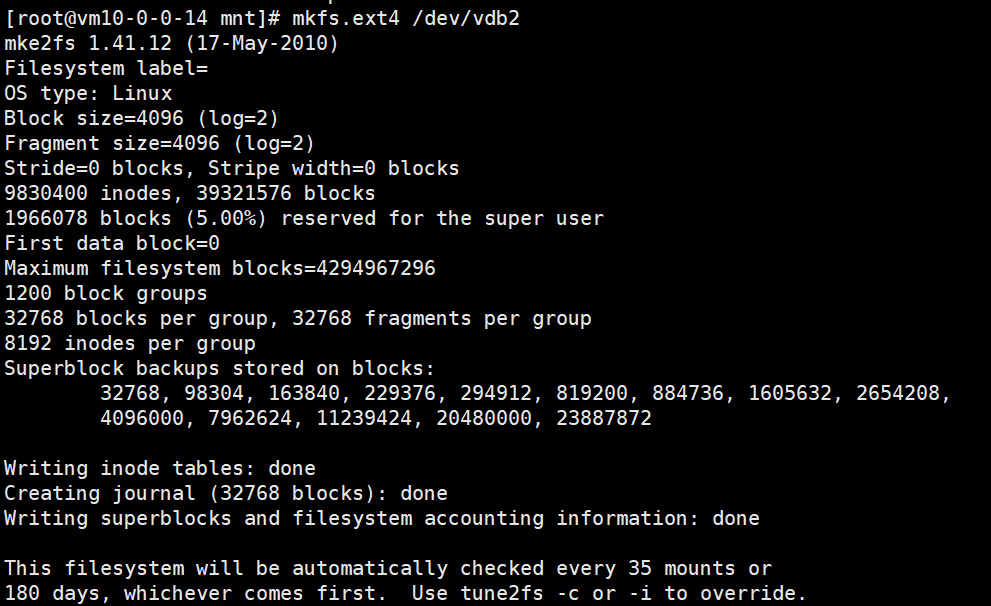

   • 创建ext*（例如ext4）文件系统，执行以下命令。

     创建数据盘/dev/vdb2的文件系统

     mkfs.ext4 /dev/vdb2


     返回结果如下图所示:


     说明：/dev/vdb2为分区名称，请您根据实际情况修改。

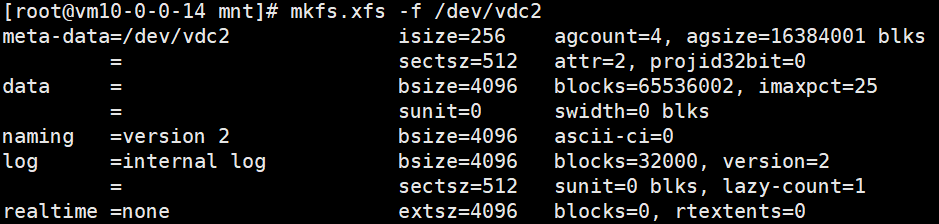

   • 创建xfs文件系统，执行以下命令。
     创建数据盘/dev/vdc2的文件系统

     mkfs.xfs -f /dev/vdc2


     返回结果如下图所示:


     说明：/dev/vdc2为分区名称，请您根据实际情况修改。
     若界面提示-bash: mkfs.xfs: command not found，则执行以下命令yum -y install xfsprogs安装xfsprogs的rpm软件包。

7. 执行mkdir <新挂载点>命令，为新分区创建新的挂载点；本文以新挂载点/mnt/data_disk03为例。

   mkdir /mnt/data_disk03


8. 执行mount <云盘设备分区> <挂载点>命令，手动挂载新分区；本文以/dev/vdb2分区，挂载点以/mnt/data_disk03为例。

   mount /dev/vdb2 /mnt/data_disk03

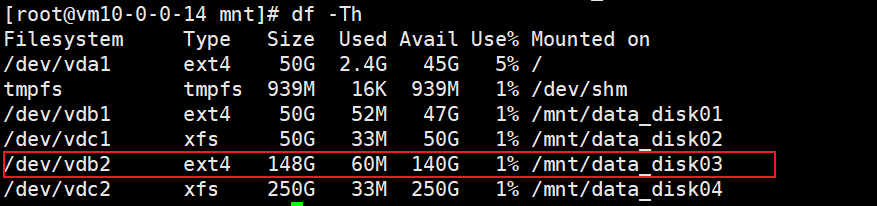

9. 执行以下命令，查看新分区信息。

   df -Th


   返回结果如下图所示：

   则表示已扩容完成，请您根据实际情况检查数据是否正常。

   • 如果扩容成功，KEC实例中的业务程序可持续正常运行。
   • 如果扩容失败，需通过备份的快照回滚数据。

可选操作说明
若您需要云服务器在重启或开机时能自动挂载数据盘的新分区，则需要执行下列步骤添加新分区信息至/etc/fstab中。

10. 执行以下命令，添加自动挂载信息，本文以自动挂载/dev/vdb2分区，挂载点/mnt/data_disk03为例。

    echo '/dev/vdb2 /mnt/data_disk03 ext4 defaults 0 0' >> /etc/fstab


11. 执行cat /etc/fstab命令，查看自动挂载配置。

    cat /etc/fstab


    返回结果如下图所示：
