同地域同账号VPC互通

最近更新时间:2024-01-18 22:19:58

同地域同账号VPC互通

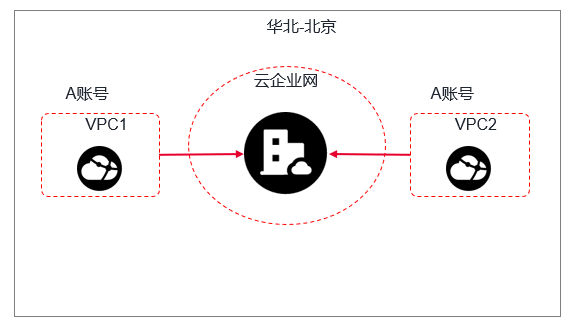

场景描述

用户同一账号下在金山云华北地域有两个VPC,每个VPC部署了云服务器,两个VPC之间默认不能互通,现需要将两个VPC在路由层面进行打通,以满足业务需要。
该场景下,用户需要先创建一个云企业网实例,然后在创建的云企业网实例中加载需要互通的VPC实例
同地域同账号VPC互通


准备条件

该场景下的VPC和云服务器均已部署完成,本示例的VPC网络规划如下表,在规划网络时应确保需要互通的网段没有重叠。

网络实例

网络实例的IP网段规划

网络实例所属地域

云主机IP地址

VPC1

VPC CIDR:10.0.0.0/16 子网 CIDR:10.0.1.0/24

华北(北京)

10.0.1.9

VPC2

VPC CIDR:192.168.0.0/16 子网 CIDR:192.168.1.0/24

华北(北京)

192.168.1.19

操作步骤

一. 创建云企业网实例
  1. 登录管理控制台。

  2. 在系统首页,选择“网络 > 云企业网”。

  3. 进入云企业网产品页面,单击“创建云企业网”,开始创建云企业网实例

  4. 在创建云企业网页面中,填写名称和描述。

  5. 单击“确定”,完成云企业网实例的创建。

二. 添加网络实例

用户根据网络规划,将需要互通的VPC实例加载到云企业网中

  1. 在云企业网列表中,点击需要配置的云企业网实例名称,进入云企业网实例页面

  2. 点击“网络实例”页面

  3. 在“网络实例”页面,单击“添加网络实例”

  4. 在“添加网络实例”页面中,添加同账号网络实例
    按照表1填写对应参数,单击“确定”

参数

说明

账号

添加的网络实例的账号类型,有“同账号”和“跨账号”两种

地域

需要添加的VPC所在地域

实例类型

虚拟私有云(VPC)和边界网关(BGW)两种实例类型 此场景下选择VPC

VPC

添加到云企业网中的VPC名称,可下拉选择

VPC网段

需要在云企业网中发布的VPC的网段路由,可选择VPC中的子网CIDR进行发布

表1

三. 查看路由

在云企业网实例的路由信息页面中,可查看已经发布到云企业网的路由

  1. 在云企业网列表中,点击需要配置的云企业网实例名称,进入云企业网实例页面

  2. 点击“路由信息”页面,可查看已经生效的路由

四. 测试连通性

完成上述操作后,VPC1和VPC2下的云服务器可互相通信,可登录云主机通过ping操作进行验证
