第五步:添加路由

最近更新时间:2024-10-12 15:51:50

边界网关3.0

  1. VPC指向边界网关
    (1)在金山云控制台依次点击【网络】-【虚拟私有网络】-【路由】选项卡,进入路由信息页面,点击【新建路由】按钮。



    (2)在新建路由页面,虚拟私有网络选择需要与您数据中心相关联的VPC,目标网段填写您的数据中心的网段,下一跳选择【边界网关】,边界网关选择VPC绑定的边界网关,点击【确定】按钮。

  2. 边界网关指向VPC
    (1)在金山云控制台依次点击【网络】-【专线接入】-【边界网关】选项卡,点击需要配置的边界网关,进入边界网关详情页面。



    (2)点击【路由】选项卡,可查看网关现有的路由条目。



    (3)点击【添加路由条目】按钮,可配置静态路由。将需要的路由指向VPC(子网,对等连接,KS3等)。



    说明:

  • 当前仅北京机房支持批量添加路由。

  • 同一批次提交的路由,IP版本、下一跳类型和优先级必须相同。

  • 目标网段(IPv4 CIDR ):建议使用 10.0.0.0/8,172.16.0.0/12,192.168.0.0/16 等私网地址段。同时请注意,198.18.0.0/15, 100.64.0.0/10, 240.0.0.0/4,11.0.0.0/8,33.0.0.0/8等地址段不可使用。

  • 下一跳类型:选择VPC。

  • 指向VPC的路由,无需配置下一跳和优先级,下一跳和路由优先级默认置灰。

  • 如果客户通道为BGP,需要将指向VPC的路由发布到BGP。

  1. 边界网关指向IDC
    如果客户使用BGP路由,则无需配置静态路由。
    配置静态路由:
    (1)在金山云控制台依次点击【网络】-【专线接入】-【边界网关】选项卡,点击需要配置的边界网关,进入边界网关详情页面。



    (2)点击【路由】选项卡,可查看网关现有的路由条目。



    (3)点击【添加路由条目】按钮,可配置静态路由。将需要的路由指向连接通道。



    说明:

  • 目标网段:填写指向IDC或其他云的网段。填写要求同2.边界网关指向VPC。

  • 下一跳类型:选择连接通道。

  • 下一跳:选择需要互通的IDC对应的连接通道。

  • 路由优先级:数值越小,优先级越高。可将相同的目标网段的下一跳配置不同的路由优先级,来控制连接通道对应的物理专线为负载或主备模式。优先级可配置20/40/60/80/100。

边界网关2.0

如果客户的连接通道路由类型为BGP,则无需额外配置。
配置VPC指向边界网关静态路由。

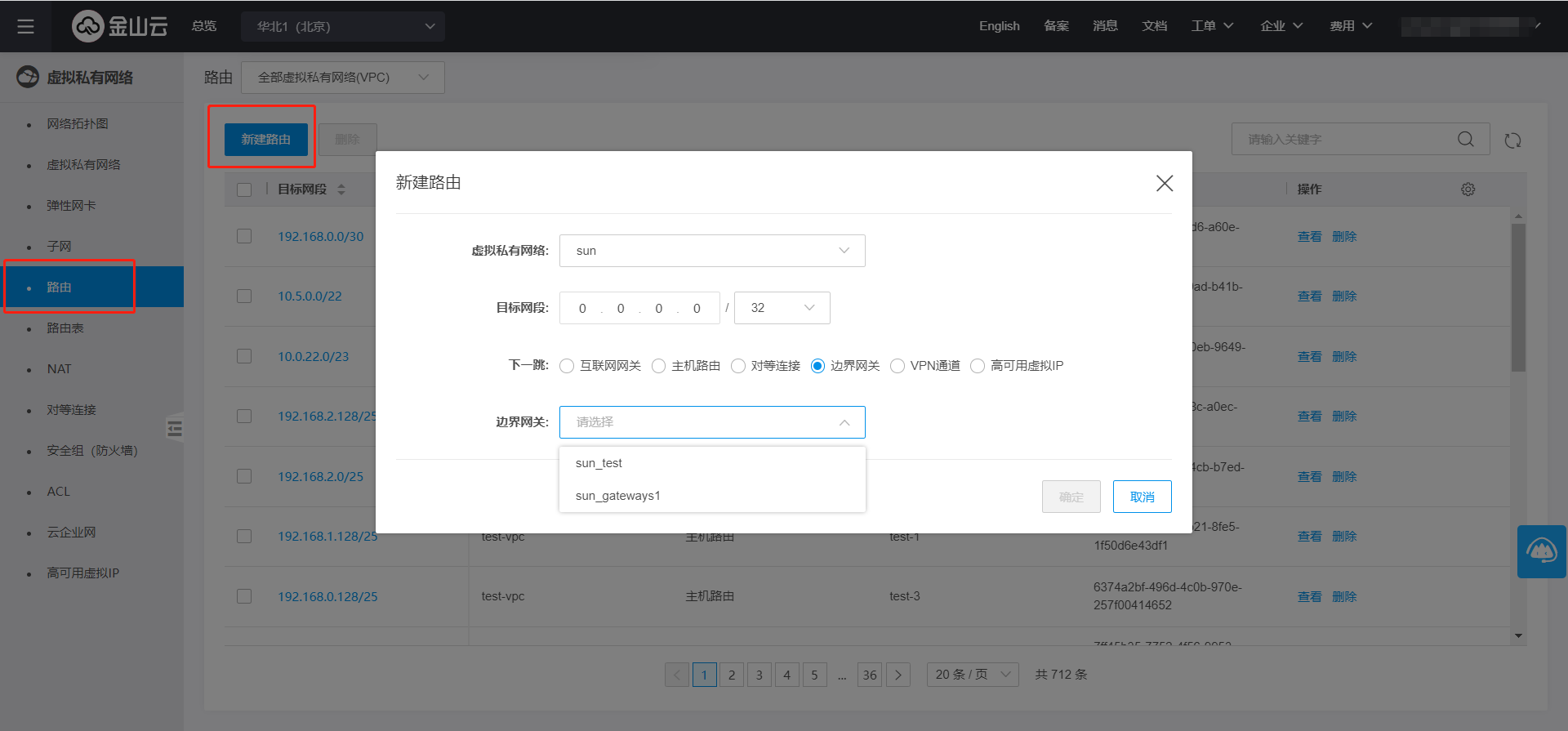

1.在金山云控制台依次点击【网络】-【虚拟私有网络】-【路由】选项卡,进入路由信息页面,点击【新建路由】按钮。



2. 在新建路由弹窗,填写相关信息后点击【确定】



说明:

  • 虚拟私有网络:选择需要与客户IDC互通的VPC。

  • 目标网段:填写客户侧IDC网段。

  • 下一跳:选择边界网关。

  • 边界网关:选择通向客户IDC方向的边界网关

  1. 创建完路由后,去到控制台【网络】-【专线接入】-【边界网关】,点击第2步创建过路由的边界网关,在【对端网段】选项卡可以查看关联的客户IDC的网段信息。之后您还需要在您的设备上创建目的网段是vpc,下一跳是该边界网关的路由。至此专线接入创建完成。
