K8S CSI 部署

最近更新时间：2025-02-25 14:42:42

Helm方式部署

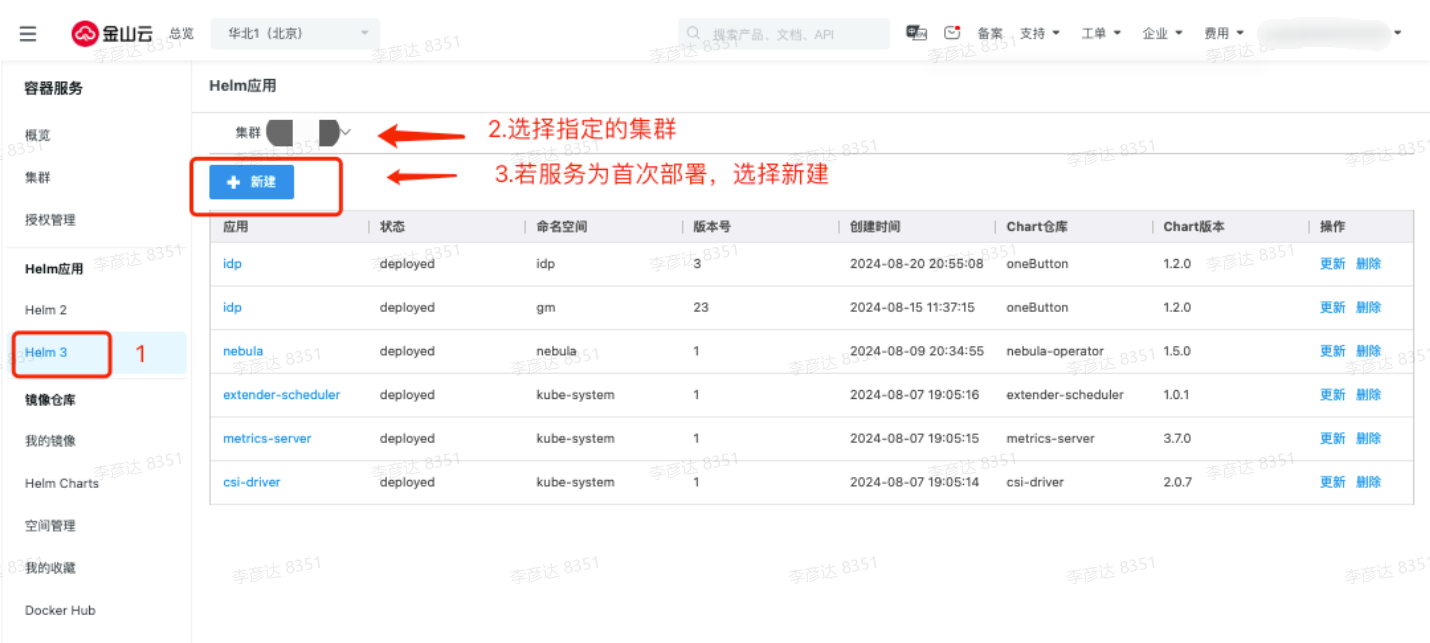

创建Helm应用
前往容器服务，在Helm 应用页面，选择集群，单击新建按钮。

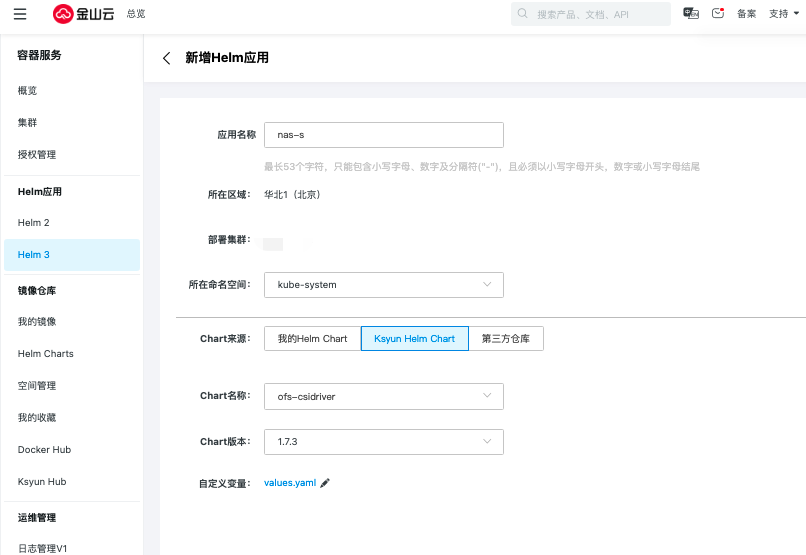

配置应用信息
选择Chart来源，Ksyun Helm Chart：

更新helm values文件

编辑 values.yaml，更新values.yaml中的secret部分及kubeletdir参数。

---
driver:
  name: "kingstoragenas.csi.kingsoftcloud.com"
  attachRequired: false
ofs:
  name: "kingstorage"
  secretName: "kingstorage-backend"
serviceAccount:
  create: true
secret:
  MngtServer: "10.x.x.x"
  MngtPort: 8443
  account: "accountname"
  secret: "secretkey"
  StoragePool: "storage_pool"
  FileSystemVolume: "defaultfs"
  AccessZoneID: 1
  AuthProviderID: 4
  BusinessVIPDomainName: "nas1.xxxx.ksyuncs.com"
  DNSserver: ""
  IAMSystem: "02"
  FSType: "02"
images:
  imagePullPolicy: "IfNotPresent"
  provisioner: "hub.kce.ksyun.com/nas-s/csi/csi-provisioner:2.2.0"
  resizer: "hub.kce.ksyun.com/nas-s/csi/csi-resizer:1.2.0"
  livenessprobe: "hub.kce.ksyun.com/nas-s/csi/csi-livenessprobe:2.3.0"
  snapshotter: "hub.kce.ksyun.com/nas-s/csi/csi-snapshotter:4.1.0"
  attacher: "hub.kce.ksyun.com/nas-s/csi/csi-attacher:3.2.1"
  registrar: "hub.kce.ksyun.com/nas-s/csi/csi-node-driver-registrar:2.2.0"
  csi: "hub.kce.ksyun.com/nas-s/csi/kingstorage-nas-s-csi:1.7.4"
controller:
  runOnMaster: false
  runOnControlPlane: false
  healthPort: 29652
  affinity: {}
  nodeSelector: {}
node:
  healthPort: 29653
  affinity: {}
  nodeSelector: {}
kubeletDir: "/data/kubelet"
skipIAM: false

参数	说明
MngtServer	存储管理地址，请联系金山云技术团队获取
MngtPort	8443，默认端口，无需改动
account	存储集群特权用户，请联系您的存储管理员获取该用户名
secret	存储集群用户名对应编码规则创建的密码，使用echo -n "password" \| base64 命令获取。请联系您的存储管理员获取该密码
StoragePool	数据存储池名称。在本环境中使用 storage_pool
FileSystemVolume	文件卷名称。根据使用的文件系统指定默认文件系统，如果PV指定文件系统，即指定的文件系统生效，不指定时，使用默认文件系统。
AccessZoneID	访问区ID，请联系您的存储管理员获取
AuthProviderID	认证服务器ID，请联系您的存储管理员获取
BusinessVIPDomainName	访问域名，请联系您的存储管理员获取
DNSserver	DNS域名，主要用于特殊公网DNS解析，本环境不需要
IAMSystem	访问IAM类型。金山IAM：02
kubeletDir	填写实际的kubelet目录，本例中为/data/kubelet
skipIAM	是否使用金山云IAM做挂载鉴权检查，建议设定为True。

部署服务
单击确定，完成CSI部署。
如下图所示，待所有容器都处于running时，驱动部署完成。
```
kubectl get pod -A|grep csi-king
```

脚本方式部署

首次安装需要下载完整的安装包，该安装包中有csi运行容器镜像以及基础配置(含secret.yaml/部署脚本)，后续升级版本只需要下载csi运行容器镜像即可。
建议将安装包下载到有kubectl且有需部署kubernetes集群操作权限的节点。

下载部署脚本

wget https://nas-s-bj.ks3-cn-beijing.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_b040843_20241115_091019_linux_amd64.tar.gz

地域	外网下载地址	内网下载地址
华北1（北京亦庄） cn-beijing-6	https://nas-s-bj.ks3-cn-beijing.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_b040843_20241115_091019_linux_amd64.tar.gz	https://nas-s-bj.ks3-cn-beijing-internal.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_b040843_20241115_091019_linux_amd64.tar.gz
华东2（宁波） cn-ningbo-1	https://nas-s-nb.ks3-cn-ningbo.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz	https://nas-s-nb.ks3-cn-ningbo-internal.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz
西北1（庆阳） cn-northwest-1	https://nas-s-qy.ks3-cn-qingyang.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz	https://nas-s-qy.ks3-cn-qingyang-internal.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz
西北3（宁夏） cn-northwest-3	https://nas-s-nx.ks3-cn-ningxia.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_b040843_20241115_091019_linux_amd64.tar.gz	https://nas-s-nx.ks3-cn-ningxia-internal.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_b040843_20241115_091019_linux_amd64.tar.gz
西北4（海东） cn-northwest-4 西北5（克拉玛依） cn-northwest-5	https://nas-s-qh.ks3-cn-qinghai.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz	https://nas-s-qh.ks3-cn-qinghai-internal.ksyuncs.com/ofs_csidriver_1.7.4_feature_ofs3.1.3_jscloud_main_without_flash_csi_helm_67bce72_20241123_093405_linux_amd64.tar.gz

CSI sidercar公共组件容器镜像
插件运行依赖的CSI sidecar公共组件容器镜像作为第三方容器镜像，没有直接包含在插件软件包中，需要用户通过公共渠道获取有关的镜像，也可联系我们的对应支持人员。目前kingstorage k8s CSI驱动插件部署所依赖的CSI sidecar公共组件容器镜像一览如下（根据后续支持情况更新）：
容器名
版本
说明
项目链接
csi-provisioner
2.2.0
负责耦合卷的动态供给管理
https://hub.kce.ksyun.com/nas-s/csi/csi-provisioner
csi-resizer
1.2.0
负责耦合卷的扩容管理
https://hub.kce.ksyun.com/nas-s/csi/csi-resizer
csi-attacher
3.2.1
负责耦合卷的挂载管理
https://hub.kce.ksyun.com/nas-s/csi/csi-attacher
csi-snapshotter
4.1.0
负责耦合卷的快照管理
https://hub.kce.ksyun.com/nas-s/csi/csi-snapshotter
csi-livenessprobe
2.3.0
负责组件健康状态监测
https://hub.kce.ksyun.com/nas-s/csi/livenessprobe
node-driver-registrar
2.2.0
负责驱动插件到kubelet的注册
https://hub.kce.ksyun.com/nas-s/csi/csi-node-driver-registrar

修改部署脚本参数

2.1 CSI驱动目录下deploy中secrets.yaml

---
apiVersion: v1
kind: Secret
metadata:
       name: kingsoftcloud-backend
       namespace: kube-system
stringData:
     MngtServer: "10.x.x.x"
     MngtPort: "8443"
     account: xxadmin
     secret:   xxxxxx
     StoragePool: storage_pool
     FileSystemVolume:  filesystemname
     AccessZoneID: "1"
     AuthProviderID: "4"
     BusinessVIPDomainName: "example.kingstorage.kingsoftcloud.com"
     DNSserver: ""
    IAMSystem: "02"
    FSType: "02"

参数	说明
MngtServer	存储管理地址，请联系金山云技术团队获取
MngtPort	8443，默认端口，无需改动
account	存储集群特权用户，请联系您的存储管理员获取该用户名
secret	存储集群用户名对应编码规则创建的密码，使用echo -n "password" \| base64 命令获取。请联系您的存储管理员获取该密码
StoragePool	数据存储池名称。在本环境中使用 storage_pool
FileSystemVolume	文件卷名称。根据使用的文件系统指定默认文件系统，如果PV指定文件系统，即指定的文件系统生效，不指定时，使用默认文件系统。
AccessZoneID	访问区ID，请联系您的存储管理员获取
AuthProviderID	认证服务器ID，请联系您的存储管理员获取
BusinessVIPDomainName	访问域名，请联系您的存储管理员获取
DNSserver	DNS域名，主要用于特殊公网DNS解析，本环境不需要
IAMSystem	访问IAM类型。金山IAM：02
FSType	存储服务类型：（存储版本相关） 01：313 定制 Kingstorage 02：412d storage 03：402v3 parastor 该类型可以通过任意posix客户端执行mount，查看对应文件系统的挂载类型后的内容判断。请联系您的存储管理员获取合适值。

2.2 CSI controller 对应的 deploy/csi-kingstorage-controller.yaml

注：供您参考，请结合Kubernetes集群实际情况修改相应参数

---
kind: Deployment
apiVersion: apps/v1
metadata:
  name: csi-kingstorage-controller
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: csi-kingstorage-controller
  template:
    metadata:
      labels:
        app: csi-kingstorage-controller
    spec:
      hostNetwork: true  # controller also needs to mount kingstorage to create dir
      dnsPolicy: ClusterFirstWithHostNet
      serviceAccountName: csi-kingstorage-controller-sa
      nodeSelector:
        kubernetes.io/os: linux  # add "kubernetes.io/role: master" to run controller on master node
      priorityClassName: system-cluster-critical
      #tolerations:
      #  - key: "node-role.kubernetes.io/master"
      #   operator: "Equal"
      #   value: "true"
      #   effect: "NoSchedule"
      # - key: "node-role.kubernetes.io/controlplane"
      #   operator: "Equal"
      #   value: "true"
      #   effect: "NoSchedule"
      containers:
        - name: csi-provisioner
          image: hub.kce.ksyun.com/nas-s/csi/csi-provisioner:2.2.0
          imagePullPolicy: IfNotPresent
          args:
            - "-v=2"
            - "--csi-address=$(ADDRESS)"
            - "--leader-election"
          env:
            - name: ADDRESS
              value: /csi/csi.sock
          volumeMounts:
            - mountPath: /csi
              name: socket-dir
          resources:
            limits:
              cpu: 100m
              memory: 400Mi
            requests:
              cpu: 10m
              memory: 20Mi
        - name: csi-resizer
          image: hub.kce.ksyun.com/nas-s/csi/csi-resizer:1.2.0
          imagePullPolicy: "IfNotPresent"
          args:
            - "--v=5"
            - "--csi-address=$(ADDRESS)"
            - "--leader-election"
          env:
            - name: ADDRESS
              value: /csi/csi.sock
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
        - name: liveness-probe
          image: hub.kce.ksyun.com/nas-s/csi/csi-livenessprobe:2.3.0
          imagePullPolicy: IfNotPresent
          args:
            - --csi-address=/csi/csi.sock
            - --probe-timeout=3s
            - --health-port=29752
            - --v=2
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
          resources:
            limits:
              cpu: 100m
              memory: 100Mi
            requests:
              cpu: 10m
              memory: 20Mi
        - name: csi-snapshotter
          image: hub.kce.ksyun.com/nas-s/csi/csi-snapshotter:4.1.0
          args:
            - "--csi-address=$(ADDRESS)"
            - "--v=5"
            - "--timeout=150s"
            - "--leader-election=true"
          env:
            - name: ADDRESS
              value: unix:///csi/csi.sock
          imagePullPolicy: "IfNotPresent"
          securityContext:
            privileged: true
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
        - name: csi-attacher
          image: hub.kce.ksyun.com/nas-s/csi/csi-attacher:3.2.1
          args:
            - "--v=5"
            - "--csi-address=$(ADDRESS)"
            - "--leader-election=true"
            - "--retry-interval-start=500ms"
          env:
            - name: ADDRESS
              value: /csi/csi.sock
          imagePullPolicy: "IfNotPresent"
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
        - name: kingstorage
          image: hub.kce.ksyun.com/nas-s/csi/kingstorage-nas-s-csi:1.7.4
          imagePullPolicy: IfNotPresent
          securityContext:
            privileged: true
            capabilities:
              add: ["SYS_ADMIN"]
            allowPrivilegeEscalation: true
          args:
            - "--v=5"
            - "--nodeid=$(NODE_ID)"
            - "--nodeip=$(NODE_HOSTIP)"
            - "--endpoint=$(CSI_ENDPOINT)"
          env:
            - name: NODE_ID
              valueFrom:
                fieldRef:
                  fieldPath: spec.nodeName
            - name: NODE_HOSTIP
              valueFrom:
                fieldRef:
                  fieldPath: status.hostIP
            - name: CSI_ENDPOINT
              value: unix:///csi/csi.sock
          ports:
            - containerPort: 29752
              name: healthz
              protocol: TCP
          livenessProbe:
            failureThreshold: 5
            httpGet:
              path: /healthz
              port: healthz
            initialDelaySeconds: 30
            timeoutSeconds: 10
            periodSeconds: 30
          volumeMounts:
            - name: pods-mount-dir
              mountPath: /data/kubelet/pods
              mountPropagation: "Bidirectional"
            - mountPath: /csi
              name: socket-dir
            - name: secrets
              mountPath: /secrets
              readOnly: true
          resources:
            limits:
              cpu: 200m
              memory: 200Mi
            requests:
              cpu: 10m
              memory: 20Mi
      volumes:
        - name: secrets
          secret:
            secretName: kingsoftcloud-backend
        - name: pods-mount-dir
          hostPath:
            path: /data/kubelet/pods
            type: Directory
        - name: socket-dir
          emptyDir: {}

2.3 CSI Node 对应的 deploy/csi-kingstorage-node.yaml

注：供您参考，请结合Kubernetes集群实际情况修改相应参数

---
# This YAML file contains driver-registrar & csi driver nodeplugin API objects
# that are necessary to run CSI nodeplugin for kingstorage
kind: DaemonSet
apiVersion: apps/v1
metadata:
  name: csi-kingstorage-node
  namespace: kube-system
spec:
  selector:
    matchLabels:
      app: csi-kingstorage-node
  template:
    metadata:
      labels:
        app: csi-kingstorage-node
    spec:
      hostNetwork: true  # original kingstorage connection would be broken without hostNetwork setting
      dnsPolicy: Default
      nodeSelector:
        kubernetes.io/os: linux
      tolerations:
        - operator: "Exists"
      containers:
        - name: liveness-probe
          image:     hub.kce.ksyun.com/nas-s/csi/livenessprobe:2.3.0
          imagePullPolicy: IfNotPresent
          args:
            - --csi-address=/csi/csi.sock
            - --probe-timeout=3s
            - --health-port=29753
            - --v=2
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
          resources:
            limits:
              cpu: 100m
              memory: 100Mi
            requests:
              cpu: 10m
              memory: 20Mi
        - name: node-driver-registrar
          image: hub.kce.ksyun.com/nas-s/csi/csi-node-driver-registrar:2.2.0
          imagePullPolicy: IfNotPresent
          lifecycle:
            preStop:
              exec:
                command: ["/bin/sh", "-c", "rm -rf /registration/csi-kingstorage-csi /registration/csi-kingstorage-csi-reg.sock"]
          args:
            - --v=2
            - --csi-address=/csi/csi.sock
            - --kubelet-registration-path=/data/kubelet/plugins/csi-kingstorage-csi/csi.sock
          env:
            - name: KUBE_NODE_NAME
              valueFrom:
                fieldRef:
                  fieldPath: spec.nodeName
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
            - name: registration-dir
              mountPath: /registration
        - name: kingstorage
          securityContext:
            privileged: true
            capabilities:
              add: ["SYS_ADMIN"]
            allowPrivilegeEscalation: true
          image: hub.kce.ksyun.com/nas-s/csi/kingstorage-nas-s-csi:1.7.4
          imagePullPolicy: IfNotPresent
          args:
            - "-v=5"
            - "--nodeid=$(NODE_ID)"
            - "--nodeip=$(NODE_HOSTIP)"
            - "--endpoint=$(CSI_ENDPOINT)"
          env:
            - name: NODE_ID
              valueFrom:
                fieldRef:
                  fieldPath: spec.nodeName
            - name: NODE_HOSTIP
              valueFrom:
                fieldRef:
                  fieldPath: status.hostIP
            - name: CSI_ENDPOINT
              value: unix:///csi/csi.sock
          ports:
            - containerPort: 29753
              name: healthz
              protocol: TCP
          livenessProbe:
            failureThreshold: 5
            httpGet:
              path: /healthz
              port: healthz
            initialDelaySeconds: 30
            timeoutSeconds: 10
            periodSeconds: 30
          volumeMounts:
            - name: socket-dir
              mountPath: /csi
            - name: pods-mount-dir
              mountPath: /data/kubelet/pods
              mountPropagation: "Bidirectional"
            - name: mnt-dir
              mountPath: /mnt
              mountPropagation: "Bidirectional"
            - name: secrets
              mountPath: /secrets
              readOnly: true
      volumes:
        - name: socket-dir
          hostPath:
            path: /data/kubelet/plugins/csi-kingstorage-csi
            type: DirectoryOrCreate
        - name: pods-mount-dir
          hostPath:
            path: /data/kubelet/pods
            type: Directory
        - name: mnt-dir
          hostPath:
            path: /mnt
            type: Directory
        - hostPath:
            path: /data/kubelet/plugins_registry
            type: Directory
          name: registration-dir
        - name: secrets
          secret:
            secretName: kingsoftcloud-backend

部署CSI

cd  deploy
./kingstorage-csi.sh install
#卸载
./kingstorage-csi.sh uninstall

如下图所示，待所有容器都处于running时，驱动部署完成。

kubectl get pod -A|grep csi-king

文档导读

上一篇：在容器中挂载KPFS文件系统-性能Ⅰ型

下一篇：CSI挂载及使用

纯净模式常规模式

纯净模式

点击可全屏预览文档内容

容器名	版本	说明	项目链接
csi-provisioner	2.2.0	负责耦合卷的动态供给管理	https://hub.kce.ksyun.com/nas-s/csi/csi-provisioner
csi-resizer	1.2.0	负责耦合卷的扩容管理	https://hub.kce.ksyun.com/nas-s/csi/csi-resizer
csi-attacher	3.2.1	负责耦合卷的挂载管理	https://hub.kce.ksyun.com/nas-s/csi/csi-attacher
csi-snapshotter	4.1.0	负责耦合卷的快照管理	https://hub.kce.ksyun.com/nas-s/csi/csi-snapshotter
csi-livenessprobe	2.3.0	负责组件健康状态监测	https://hub.kce.ksyun.com/nas-s/csi/livenessprobe
node-driver-registrar	2.2.0	负责驱动插件到kubelet的注册	https://hub.kce.ksyun.com/nas-s/csi/csi-node-driver-registrar

计算

办公云

游戏服务

开发者工具

应用中间件

其它

网络

大数据

应用服务

用户中心

数据库

云安全

合作与生态

合规性

存储与云分发

视频云服务

云监控

消息队列

人工智能

管理与审计

K8S CSI 部署

Helm方式部署

脚本方式部署
