ESSD云盘支持多重挂载功能

ESSD云硬盘的多重挂载（Multi-Attach）功能，是指允许将单个云硬盘同时挂载给同一可用区（Availability Zone）内支持NVMe协议的多台云服务器实例使用，实现多台云服务器实例间的数据共享与并发读写。

应用场景

高可用故障转移集群（核心场景）

场景需求：在Oracle RAC、SAP HANA等核心数据库或关键应用中，需避免单点故障，要求主节点故障时业务能快速恢复。

解决方案：通过NVMe云盘的多重挂载能力，单块云盘可同时挂载到同一可用区的多台云服务器，数据实时共享。结合NVMe协议的Persistent Reservation (PR) 权限控制，可精确控制各节点的读写权限。

PR（PersistentReservation）属于NVMe协议的一部分，PR可精确地控制某个云盘的读写权限，从而确保计算端按照预期写入数据。更多信息，请参见Nvme PR锁命令说明及示例。

故障切换流程：

1. 主库故障，业务中断

2. 备库通过NVMe PR命令，立即剥夺主库写入权限

3. 备库接管云盘，恢复业务（毫秒级切换）

数据共享与容器化场景

场景需求：在容器化或微服务架构中，多个实例需共享同一份配置、模型或数据集，避免数据复制带来的成本和延迟。

解决方案：将包含公共数据的NVMe云盘同时挂载到多个计算节点，所有节点均可并发读取，实现一写多读或数据共享。

典型场景：

• 容器镜像共享：同一系统镜像供多个容器实例加载

• 机器学习训练：多GPU节点共享同一份训练数据集，加速模型训练

• 分布式缓存加速：为数据湖等系统提供高速缓存层

需要特别注意的是，多重挂载通常需要配合集群文件系统（如OCFS2、GFS2）使用，以确保多节点间数据一致性，常规的ext4/xfs等单机文件系统不适用于该场景。

计费说明

多重挂载功能本身不收费，使用多重挂载功能过程中涉及云硬盘、云主机实例等相关资源会产生费用。

使用限制

使用多重挂载功能存在如下限制条件：

资源	限制说明
云硬盘	仅支持在单独创建云盘时开启多重挂载功能，不支持对存量云盘开启或关闭多重挂载功能。 仅数据盘支持开启多重挂载，系统盘不支持开启多重挂载。 仅支持按量付费的ESSD云盘。 当您将单块云硬盘同时挂载到多台云主机实例时，所有云主机实例的性能总和不能超过该云盘的性能上限。 开启多重挂载功能的云盘还不支持以下操作： 随实例释放 转换云盘计费方式 重新初始化云硬盘 云盘变配 修改性能等级 在线扩容
区域与可用区	云盘与云服务器实例必须处于同一个地域（Region）和可用区（AvailabilityZone） 内测阶段仅支持华东1（上海）- 可用区 A
云主机实例	实例类型需要支持NVMe。 您可以调用DescribeInstances接口，根据返回参数中的support_nvme参数判断实例类型是否支持NVMe。 如果您使用自定义镜像且未安装NVMe驱动，请参考为自定义镜像安装NVMe驱动 内测阶段仅支持X9
镜像	镜像需要包含NVMe驱动。 仅部分标准镜像包含NVMe驱动，您可以调用DescribeImages接口，根据返回参数中的NVMeSupport参数判断镜像是否支持NVMe。

操作步骤

步骤一：创建支持多重挂载的云硬盘

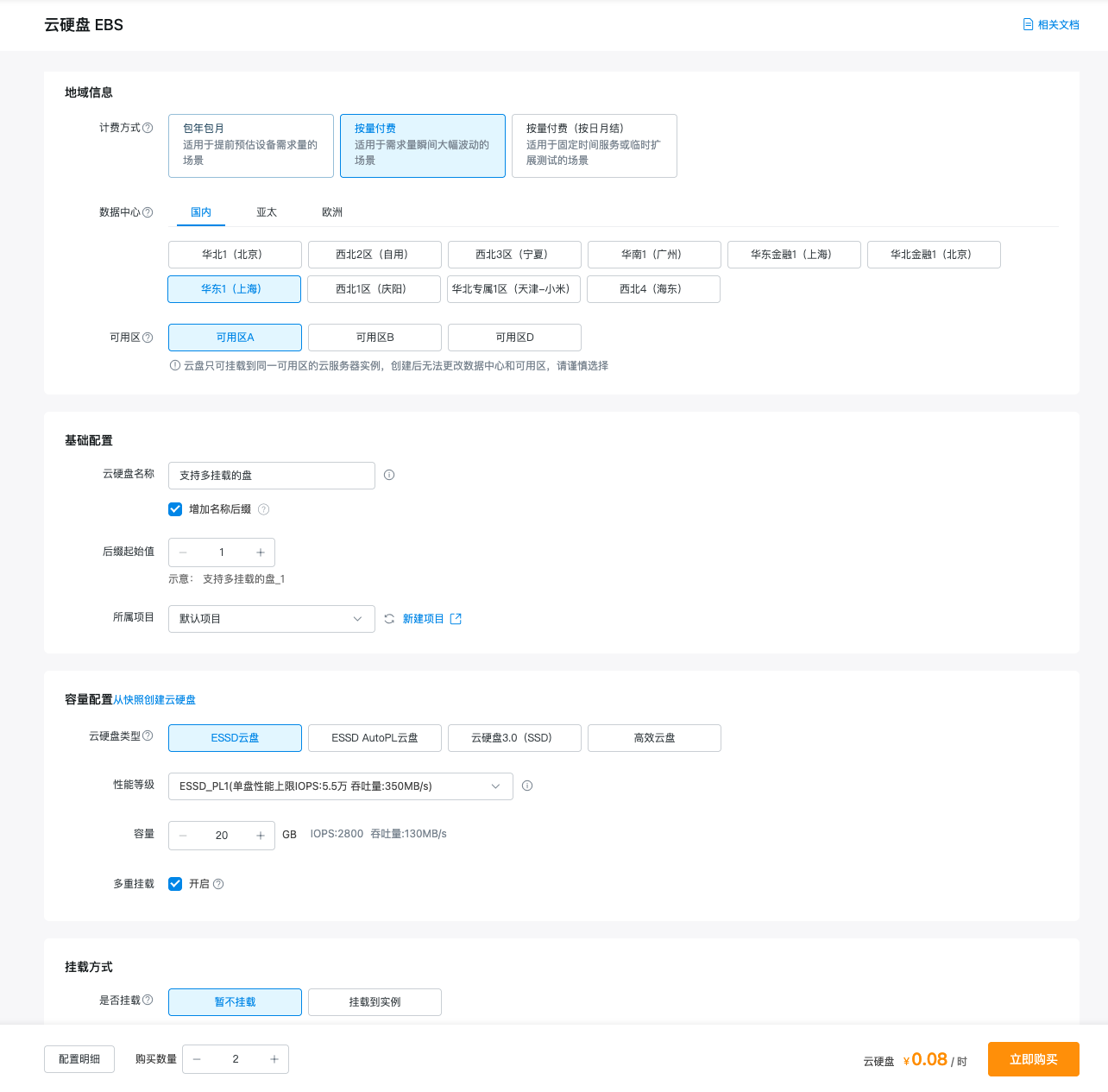

1. 登录云硬盘控制台，点击“新建”。

2. 在配置页面选择目标云盘，并勾选“开启”多重挂载。

3. 完成创建和支付流程。

步骤二：挂载到第一台云服务器

1. 在云服务器控制台，找到需要挂载共享云盘的实例。

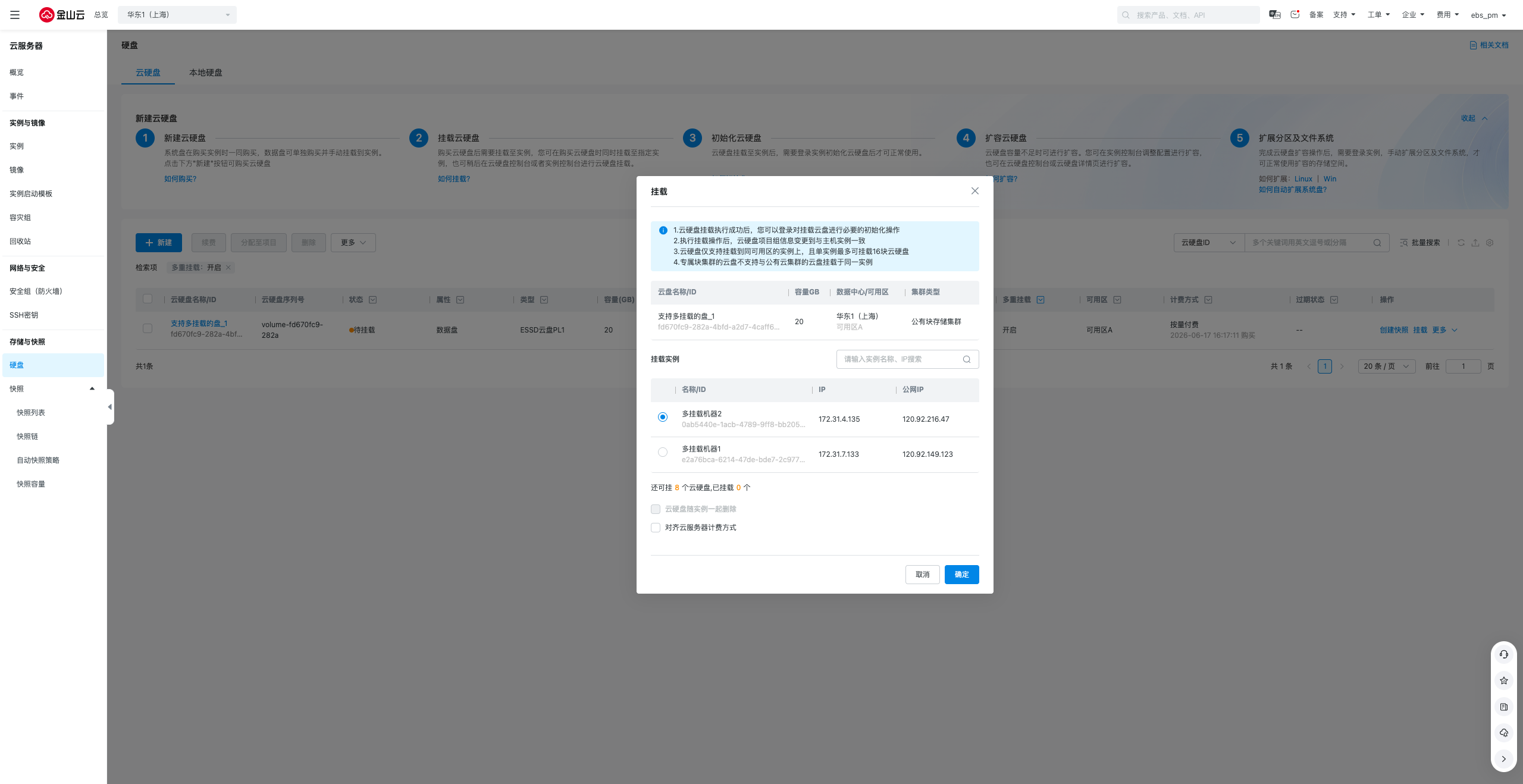

2. 点击“更多”-“云盘与镜像”-“挂载云硬盘”。

3. 在弹窗内的列表页中找到刚刚创建的共享云盘并选中。

4. 点击确定后完成挂载。

步骤三：挂载到其他云服务器

1. 重复步骤二的操作，将云盘挂载到其他云服务器。

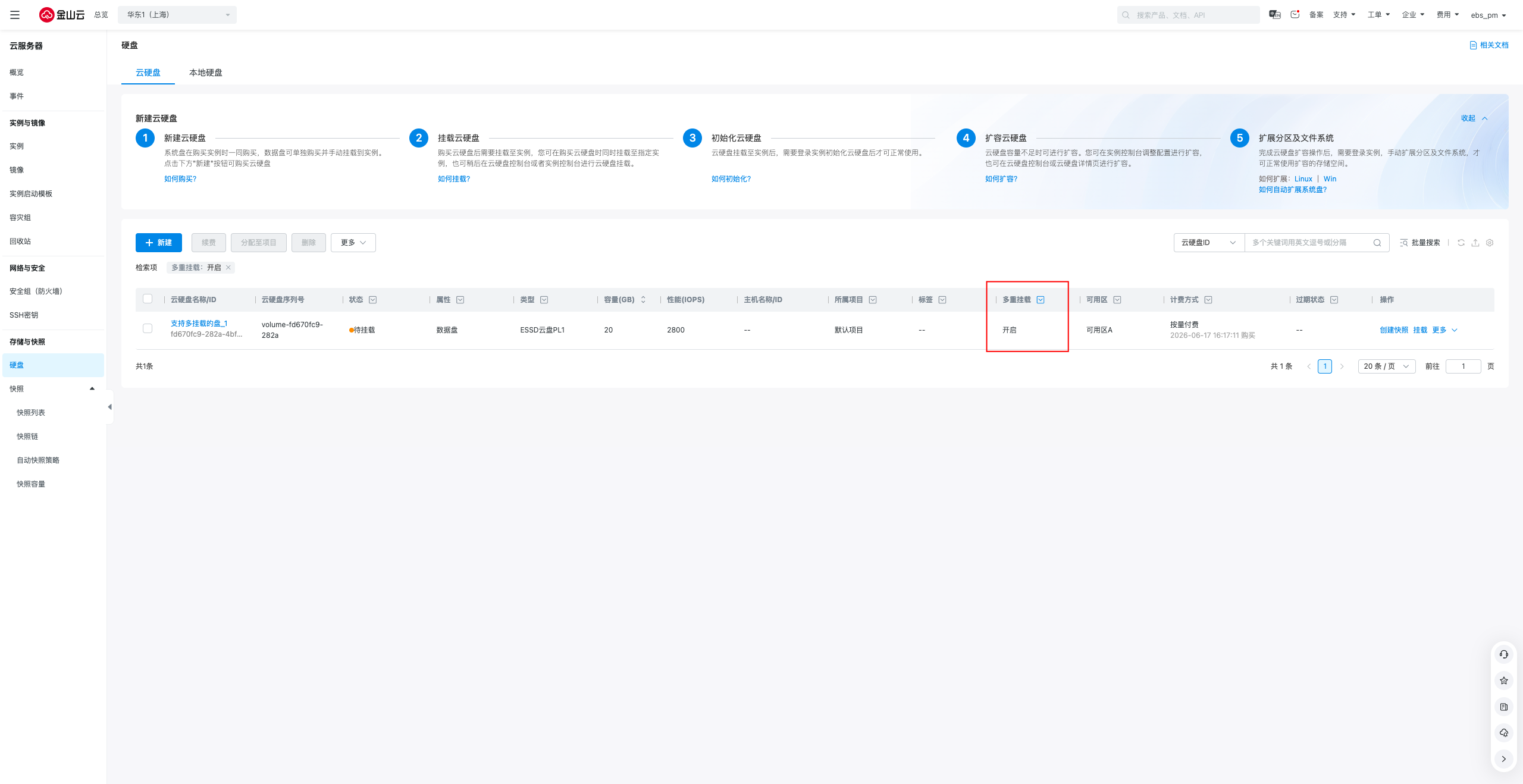

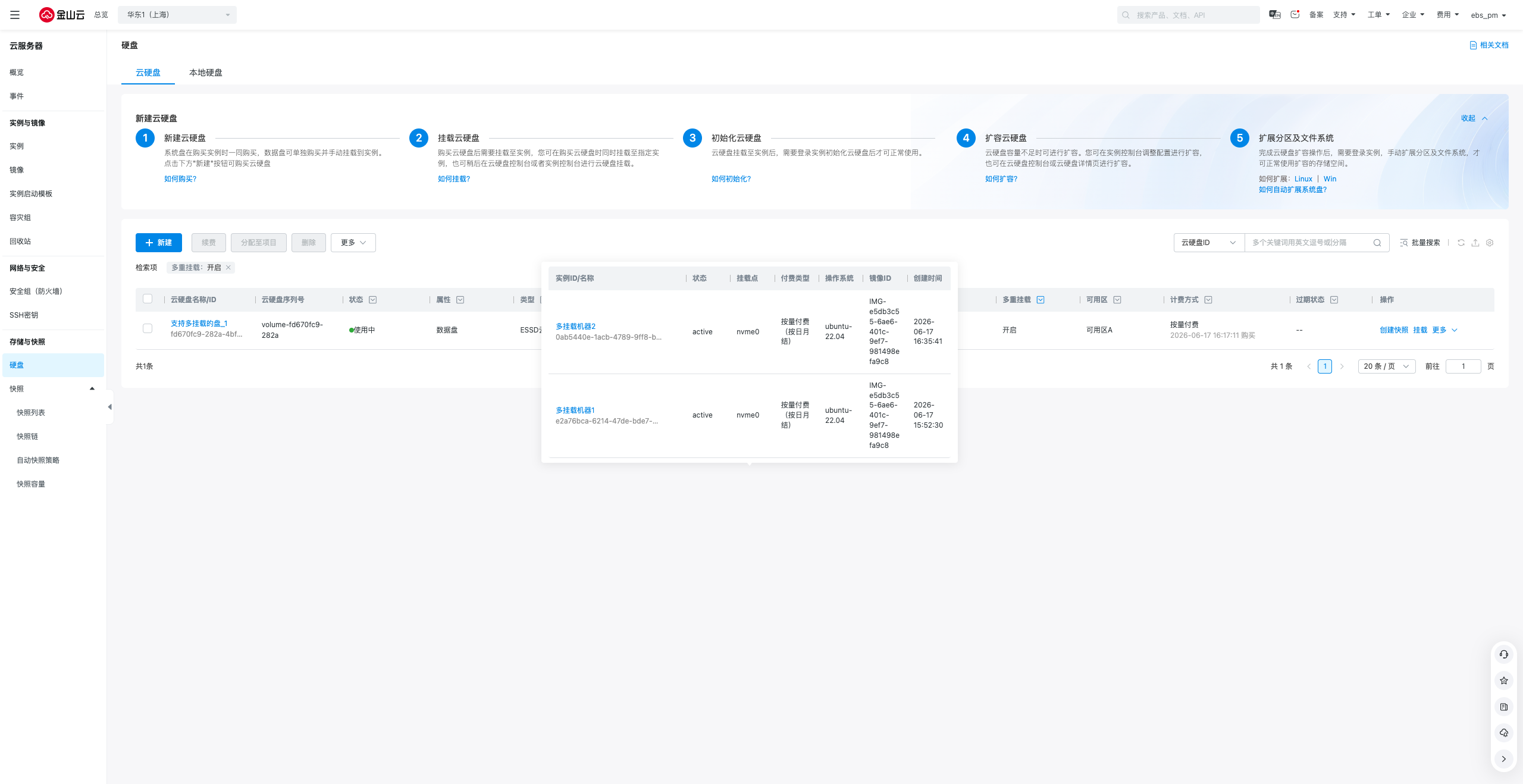

2. 挂载完成后，您可以在实例详情页或云硬盘列表页查看挂载信息。

步骤四：配置集群文件系统

在所有挂载共享云盘的云服务器上，必须部署集群文件系统（如 OCFS2, GFS2 等）或集群管理软件（如 Oracle ASM），并确保文件系统仅在其中一台服务器上进行格式化，以协同管理并发读写、防止数据冲突。

本文以两台主机节点为例进行阐述，前置条件已经将一块nvme云盘数据盘多挂载到两台台虚拟机

主机名称	IP	镜像	云盘挂载状态

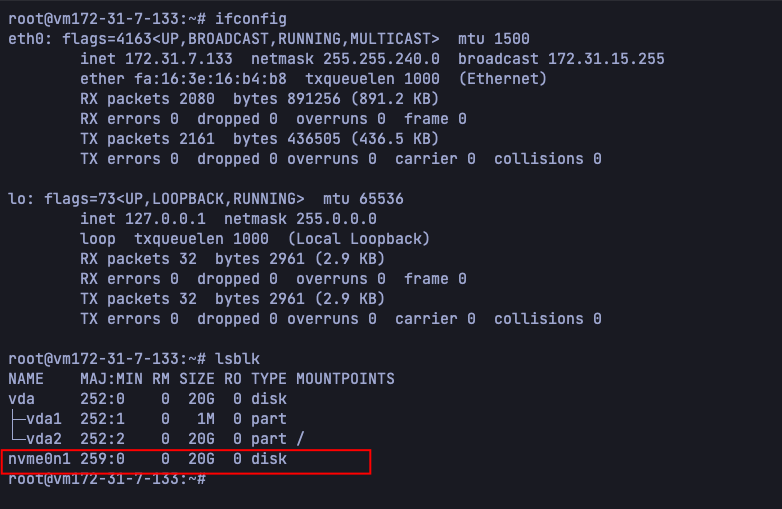

多挂载机器1	120.92.149.123	ubuntu22.04

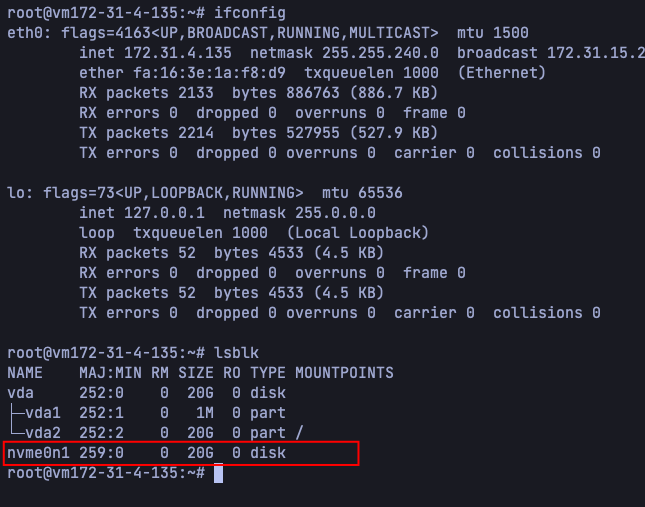

多挂载机器2	120.92.216.47	ubuntu22.04

1. 全新的盘建立集群文件系统

   1.1 安装ocfs2-tools工具（所有节点）

   sudo apt update sudo apt install ocfs2-tools

   1.2 设置hostname（所有节点）

   登录主机1，设置hostname为server1
   sudo hostnamectl set-hostname server1

   登录主机2，设置hostname为server2
   sudo hostnamectl set-hostname server2

1.3 创建集群配置文件（所有节点）

在所有实例上执行一下命令，打开集群文件系统配置文件

sudo vim /etc/ocfs2/cluster.conf

在打开的配置文件输入以下内容：

node:
    ip_port = 7777
    ip_address = 172.31.7.133
    number = 0
    name = server1
    cluster = ocfs2

node:
    ip_port = 7777
    ip_address = 172.31.4.135
    number = 1
    name = server2
    cluster = ocfs2

cluster:
    node_count = 2
    name = ocfs2

ip_address：实例的私有IP地址，请根据实际情况进行替换。

number：节点序号从0开始。

name：第i步设置的实例hostname，请根据实际情况进行替换。

node_count：云主机实例的个数，请根据实际情况进行替换。

如果您的实际环境不止两台云主机实例，请继续添加node部分，并修改node_count的值。

因此，以上示例表示，涉及2台云主机实例，第一台实例的hostname为server1，实例的私网IP为172.31.7.133；第二台实例的hostname为server2，实例的私网IP为172.31.4.135

1.4 注册集群，启动集群服务（所有节点）

• 在所有云主机实例上执行以下命令，注册集群

sudo o2cb register-cluster ocfs2

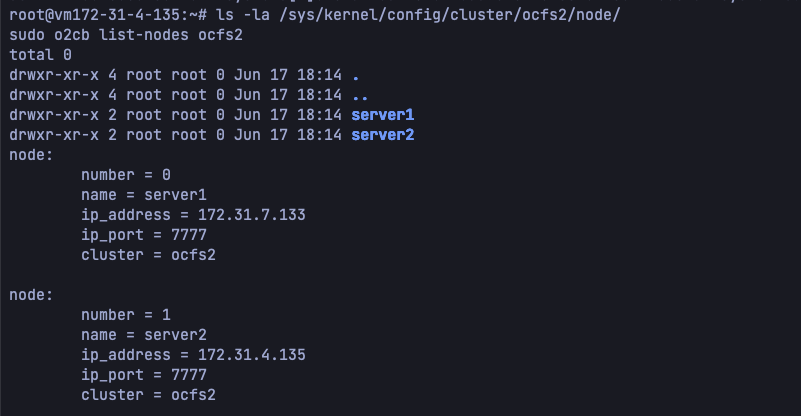

• 查看注册结果、查看节点列表

ls -la /sys/kernel/config/cluster/ocfs2/node/
sudo o2cb list-nodes ocfs2

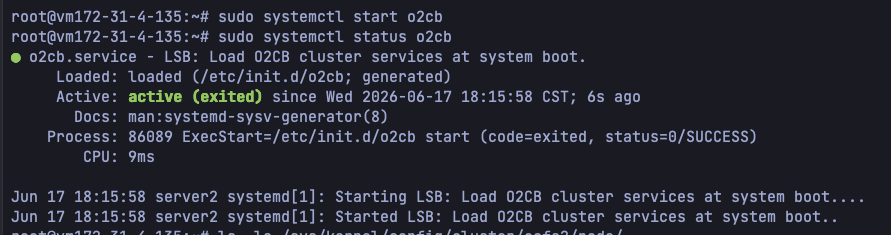

• 在所有云主机实例上执行以下命令，启动集群文件系统相关服务

sudo systemctl start o2cb
sudo systemctl status o2cb

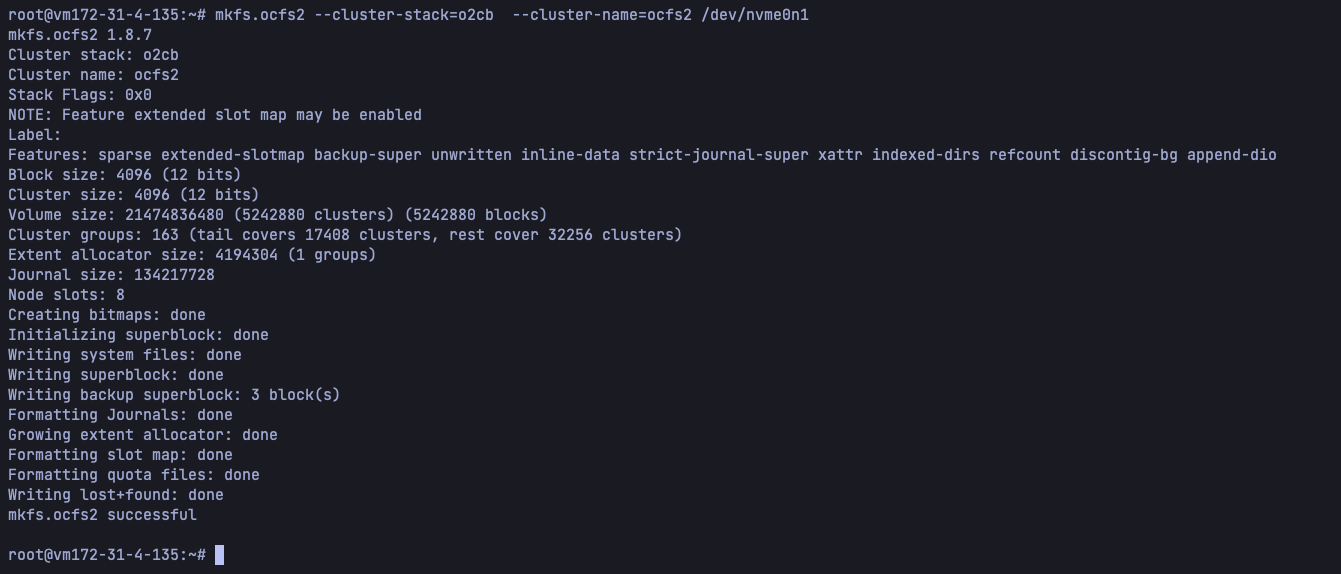

1.5 格式化ocfs2文件系统（仅在任意一个节点执行）

mkfs.ocfs2 --cluster-stack=o2cb  --cluster-name=ocfs2 /dev/nvme0n1

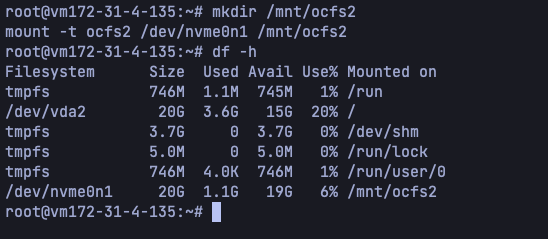

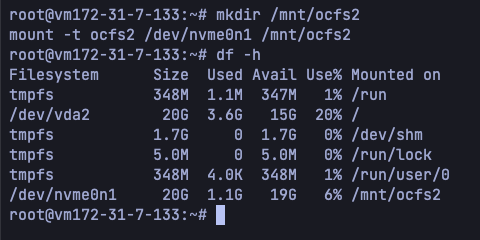

1.6 挂载ocfs2文件系统（所有节点）

mkdir /mnt/ocfs2
mount -t ocfs2 /dev/nvme0n1 /mnt/ocfs2

主机1

主机2

1.7 验证ocfs2文件系统（所有节点）

进入挂载目录，在server1执行以下命令创建一个文件，例如test.txt

root@vm172-31-7-133:~# hostname
server1
root@vm172-31-7-133:~# cd /mnt/ocfs2/
root@vm172-31-7-133:/mnt/ocfs2# touch test.txt
root@vm172-31-7-133:/mnt/ocfs2# echo 111 > test.txt
root@vm172-31-7-133:/mnt/ocfs2#

登录另一台server2，执行以下命令，查看test.txt文件是否存在

root@vm172-31-4-135:/mnt/ocfs2# hostname
server2
root@vm172-31-4-135:/mnt/ocfs2# cd /mnt/ocfs2/
root@vm172-31-4-135:/mnt/ocfs2# ls
lost+found  test.txt
root@vm172-31-4-135:/mnt/ocfs2# cat test.txt
111
root@vm172-31-4-135:/mnt/ocfs2#

如果test.txt文件存在，则表示集群文件系统服务正常。
